Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Styroporschneiders. Das Gerät
bietet vielseitige Anwendungsmöglichkeiten: vom Erstellen von
Dekoartikeln über Hartschaumverzierungen bis zu
Modellbauartikeln – die drei unterschiedlichen Aufsätze machen
es möglich!
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie den Styroporschneider optimal einsetzen können.
Lieferumfang
•
1 Styroporschneider
•
1 Ständer
•
3 Wechsel-Aufsätze
•
1 Netzteil
•
Bedienungsanleitung
Optionales Zubehör
•
NX-9209 Ersatzdraht 100 cm
Technische Daten
Schneidegerät
Eingangsstrom
6 V DC / 1,5 A
Leistungsaufnahme
max. 9 W
Maße
205 x 205 x 45 mm
Gewicht
309 g
Netzteil
Eingang
100-240 V, 50/60 Hz, 0,6 A
Ausgang
6 V / 1,5 A
Allgemeine Hinweise
HINWEIS:
Dieses Gerät ist ausschließlich für die Benutzung in
privaten Bereichen bestimmt. Es ist nicht vorgesehen
zur Verwendung in gewerblichen oder industriellen
Bereichen!
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Elektrischer Styroporschneider „Basic"
mit 3 Wechsel-Aufsätzen
ACHTUNG!
Aufsteigende Dämpfe können beim
Einatmen u.a. zu Kopfschmerzen und
Ermüdungserscheinungen führen!

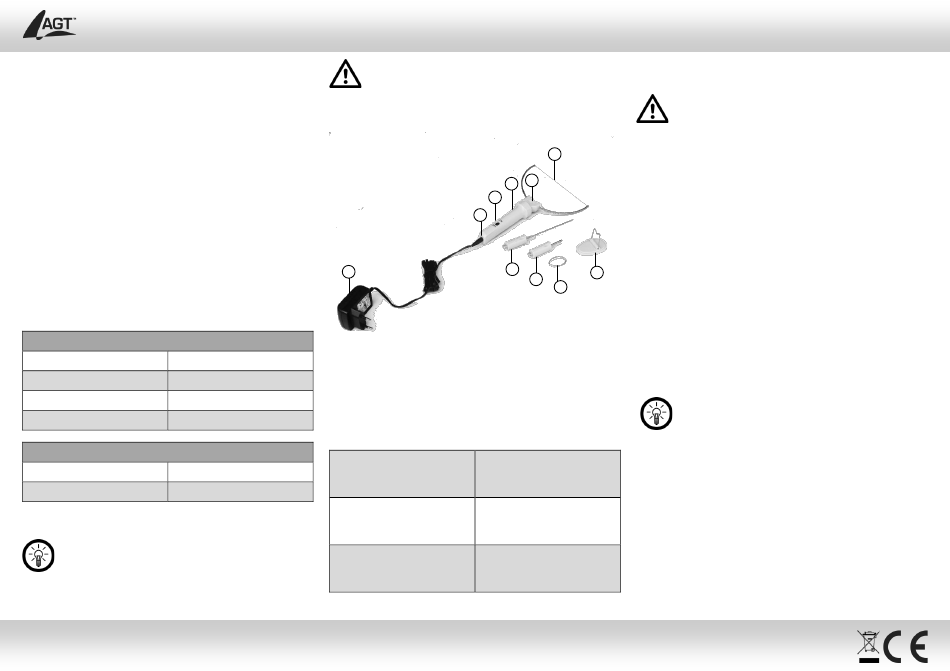

Produktdetails
3
2
10
1
1
Netzteil
6
Schneiddraht
2
Netzteil-Anschluss
7
Ablage
3
Ein/Aus-Schalter
8
Ersatz-Schneiddraht
4
Handgriff
9
Gravier-Aufsatz
5
Schneiddraht-Aufsatz
10
Schneidmesser-Aufsatz
Funktion der Aufsätze
Abschneiden und
Schneiddraht-Aufsatz
Ausschneiden feiner und
komplexer Formen
Schichtweises Abtragen,
Gravier-Aufsatz
erzeugen von Vertiefungen
Ausschneiden von
Innenteilen einer Form, z. B.
Schneidmesser-Aufsatz
beim Ausschneiden von
Buchstaben.
Bedienungsanleitung – Seite 1
Inbetriebnahme
Aufsätze austauschen
ACHTUNG!
VORSICHT! VERBRENNUNGSGEFAHR!
Das Entfernen eines Aufsatzes (5, 9, 10) darf nur
bei ausgeschaltetem Gerät und bei abgekühltem
Aufsatz (5, 9, 10) erfolgen!
6
•
Ziehen Sie den verwendeten Aufsatz (5, 9, 10) gerade nach
oben vom Handgriff ab.
5
4
•
Stecken Sie den gewünschten Aufsatz (5, 9, 10) von oben
in die Aufsatz-Aufnahme am Handgriff ein. Achten Sie
darauf, den Aufsatz (5, 9, 10) nicht zu verkanten. Dieser
muss sich ohne großen Kraftaufwand einsetzen lassen.
Schneiddraht austauschen
Sollte der Schneiddraht des Schneiddraht-Aufsatzes beschädigt
worden sein, so kann dieser durch den mitgelieferten Ersatz-
7
9
Schneiddraht wie folgt ausgewechselt werden:
8
•
Bilden Sie an einem Ende des Ersatz-Schneiddrahts eine
kleine Öse und hängen Sie diese an das eine Ende des
Schneiddrahtaufsatzes.
•
Spannen Sie den Ersatz-Schneiddraht bis zum anderen
Ende des Schneiddrahtaufsatzes und befestigen Sie ihn
dort mit zwei bis drei Umwicklungen.
•
Schneiden Sie das überstehende Ende großzügig mit
einem Seitenschneider ab.
HINWEIS:
Der Schneiddraht kann sich bei der Arbeit ausdehnen,
so dass er von Zeit zu Zeit nachgespannt werden
sollte.
Benutzung
•
Montieren Sie den gewünschten Aufsatz (5, 9, 10) - siehe
Abschnitt "Aufsätze austauschen".
•
Legen Sie das Gerät auf die Ablage, sodass die
Y-förmige Aufnahme den Auflagepunkt der Ablage, hinter
der Manschette am Handgriff bildet (s. Frontseite).
•
Verbinden Sie das Netzteil mit einer passenden Steckdose.
Achten Sie auf die korrekten Anschluss-werte.
•
Verbinden Sie den Netzteil-Anschluss mit dem
Netzteil.
•
Schalten Sie das Gerät mit dem Ein- /Aus-Schalter ein. Der
eingesetzte Aufsatz (5, 9, 10) heizt sich innerhalb weniger
Sekunden auf Betriebstemperatur auf.
© REV2 – 25.09.2023 – JvdH/BS
NX-9208-675
