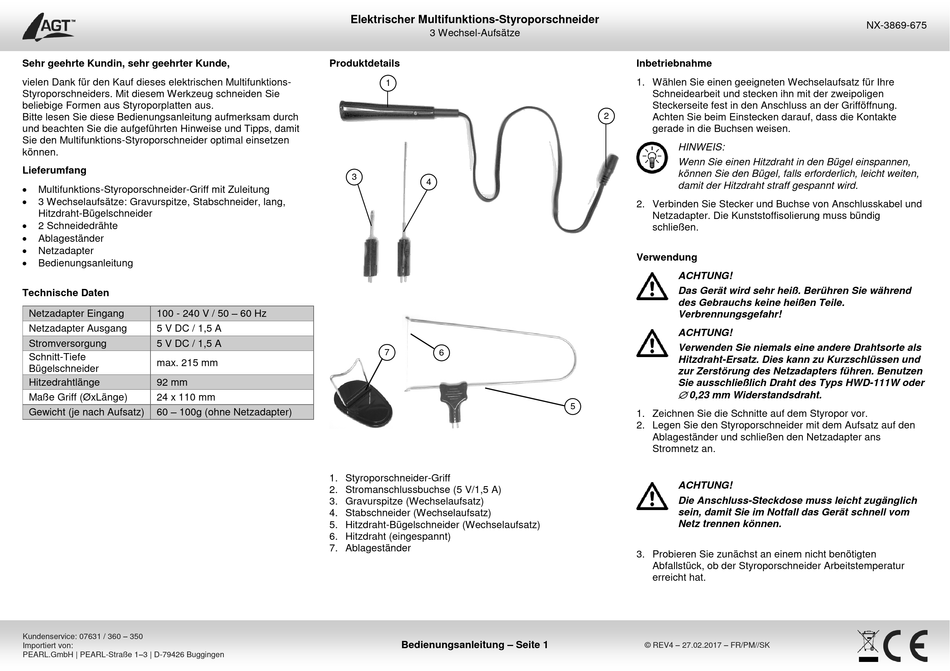

AGT NX-3869 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses elektrischen Multifunktions-
Styroporschneiders. Mit diesem Werkzeug schneiden Sie
beliebige Formen aus Styroporplatten aus.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie den Multifunktions-Styroporschneider optimal einsetzen
können.
Lieferumfang
 Multifunktions-Styroporschneider-Griff mit Zuleitung

3 Wechselaufsätze: Gravurspitze, Stabschneider, lang,
Hitzdraht-Bügelschneider

2 Schneidedrähte

Ablageständer

Netzadapter

Bedienungsanleitung
Technische Daten
100 - 240 V / 50 – 60 Hz
Netzadapter Eingang
Netzadapter Ausgang 5 V DC / 1,5 A
Stromversorgung 5 V DC / 1,5 A
Schnitt-Tiefe
max. 215 mm
Bügelschneider
Hitzedrahtlänge 92 mm
Maße Griff (ØxLänge) 24 x 110 mm
60 – 100g (ohne Netzadapter)
Gewicht (je nach Aufsatz)
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Elektrischer Multifunktions-Styroporschneider
3 Wechsel-Aufsätze
Produktdetails
1
3
4
7 6
1. Styroporschneider-Griff
2. Stromanschlussbuchse (5 V/1,5 A)
3. Gravurspitze (Wechselaufsatz)
4. Stabschneider (Wechselaufsatz)
5. Hitzdraht-Bügelschneider (Wechselaufsatz)
6. Hitzdraht (eingespannt)
7. Ablageständer
Bedienungsanleitung – Seite 1
Inbetriebnahme
1. Wählen Sie einen geeigneten Wechselaufsatz für Ihre
Schneidearbeit und stecken ihn mit der zweipoligen
Steckerseite fest in den Anschluss an der Grifföffnung.
2
Achten Sie beim Einstecken darauf, dass die Kontakte
gerade in die Buchsen weisen.
HINWEIS:
Wenn Sie einen Hitzdraht in den Bügel einspannen,
können Sie den Bügel, falls erforderlich, leicht weiten,
damit der Hitzdraht straff gespannt wird.
2. Verbinden Sie Stecker und Buchse von Anschlusskabel und
Netzadapter. Die Kunststoffisolierung muss bündig
schließen.
Verwendung
ACHTUNG!
Das Gerät wird sehr heiß. Berühren Sie während
des Gebrauchs keine heißen Teile.
Verbrennungsgefahr!
ACHTUNG!
Verwenden Sie niemals eine andere Drahtsorte als
Hitzdraht-Ersatz. Dies kann zu Kurzschlüssen und
zur Zerstörung des Netzadapters führen. Benutzen
Sie ausschließlich Draht des Typs HWD-111W oder

0,23 mm Widerstandsdraht.
5
1. Zeichnen Sie die Schnitte auf dem Styropor vor.
2. Legen Sie den Styroporschneider mit dem Aufsatz auf den
Ablageständer und schließen den Netzadapter ans
Stromnetz an.
ACHTUNG!
Die Anschluss-Steckdose muss leicht zugänglich
sein, damit Sie im Notfall das Gerät schnell vom
Netz trennen können.
3. Probieren Sie zunächst an einem nicht benötigten
Abfallstück, ob der Styroporschneider Arbeitstemperatur
erreicht hat.
© REV4 – 27.02.2017 – FR/PM//SK
NX-3869-675
