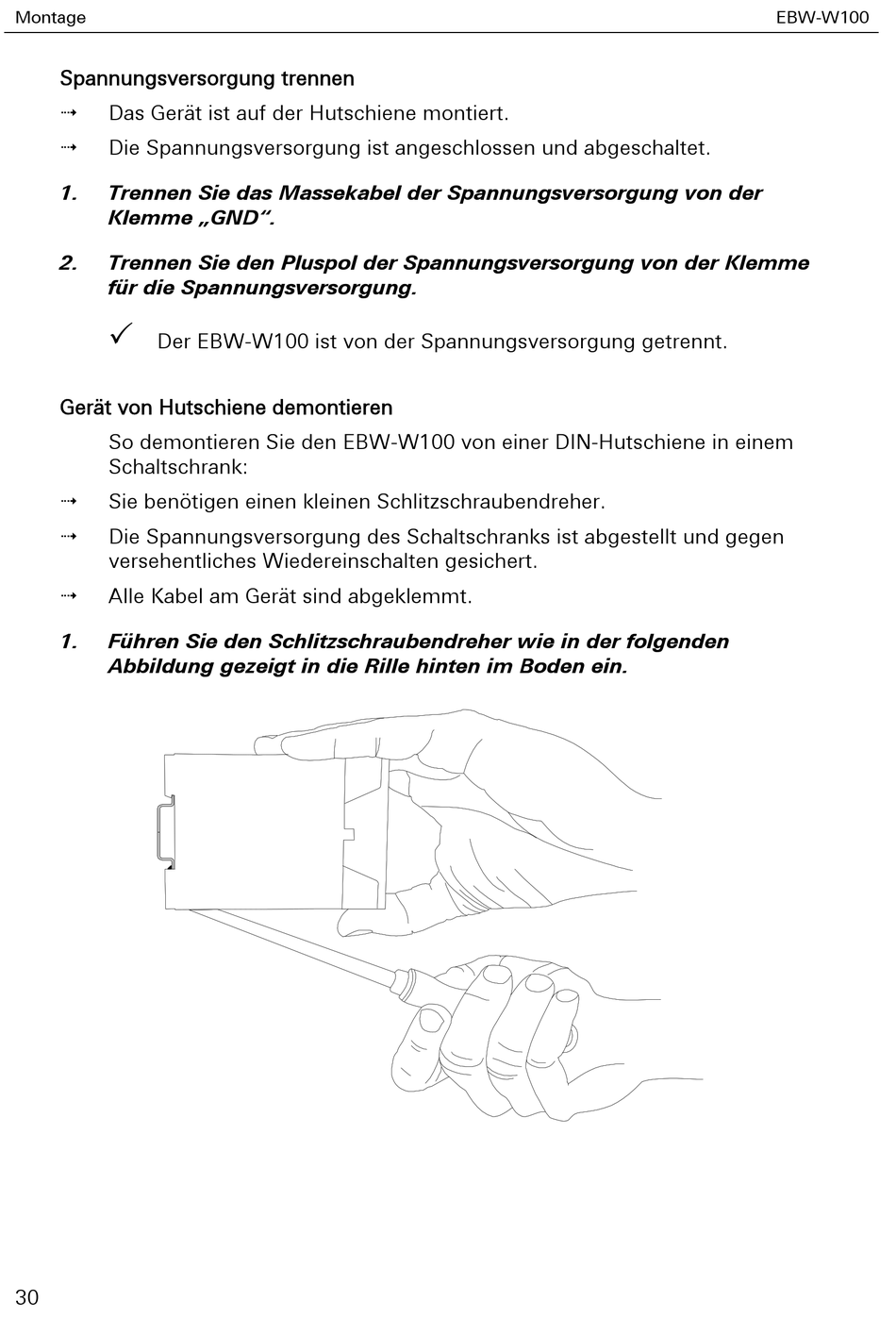

Montage
Spannungsversorgung trennen
Das Gerät ist auf der Hutschiene montiert.
Die Spannungsversorgung ist angeschlossen und abgeschaltet.
1.
Trennen Sie das Massekabel der Spannungsversorgung von der
Klemme „GND".
2.
Trennen Sie den Pluspol der Spannungsversorgung von der Klemme
für die Spannungsversorgung.
Der EBW-W100 ist von der Spannungsversorgung getrennt.
Gerät von Hutschiene demontieren
So demontieren Sie den EBW-W100 von einer DIN-Hutschiene in einem
Schaltschrank:
Sie benötigen einen kleinen Schlitzschraubendreher.
Die Spannungsversorgung des Schaltschranks ist abgestellt und gegen
versehentliches Wiedereinschalten gesichert.
Alle Kabel am Gerät sind abgeklemmt.
1.
Führen Sie den Schlitzschraubendreher wie in der folgenden
Abbildung gezeigt in die Rille hinten im Boden ein.
30
EBW-W100
