MONTAGEHINWEISE
MULTILEVER BOLT LOCK KIT (Art.-Nr. 00058)
1
Montage
Schritt 1: Lösen Sie den serienmäßig verbauten Sicherungsstift, der die Batterie im Unterrohr gegen Herausfallen
sichert und entfernen Sie die Batterie aus dem Unterrohr. Sichern Sie die Batterie beim Ausbau aus dem Unterrohr
mit einer Hand gegen Herausfallen!
4

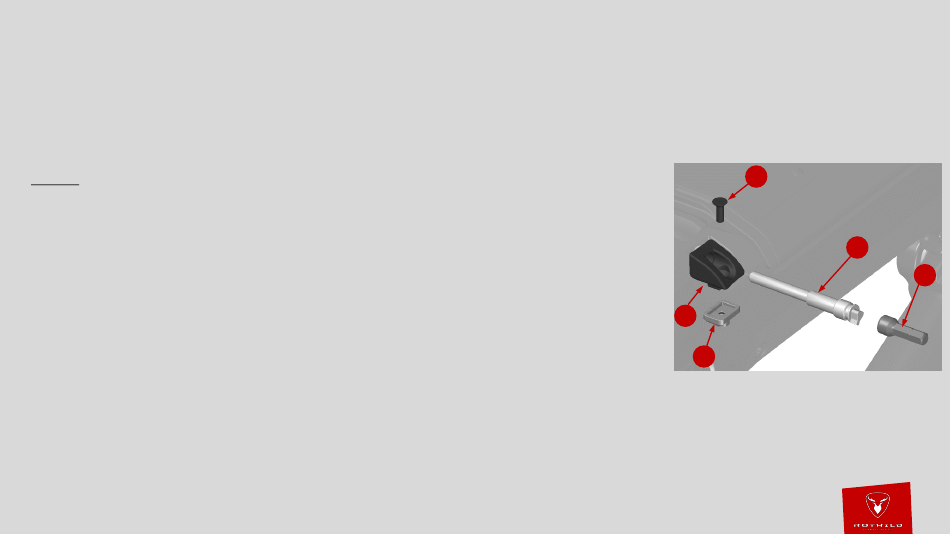

Schritt 2: Montieren Sie die Fassung [Pos. 2] in die Rahmenaussparung, in der der serienmäßig verbaute
5
Sicherungsstift sitzt. Setzen Sie dazu die Fassung [Pos. 2] in die Rahmenaussparung. Führen Sie die
Gewindeplatte [Pos. 3] durch die Batterieöffnung im Unterrohr und positionieren Sie die Gewindeplattenseite mit
2
der Vertiefung auf der Rahmeninnenseite auf der Erhöhung der Fassung [Pos. 2]. Stecken Sie die im Multilever
Bolt Lock Kit enthaltene Innensechskant-Senkkopfschraube [Pos. 1] durch die Fassung [Pos. 2] in die
3
Gewindeplatte [Pos. 3] und verschrauben Sie die beiden Teile mit einem Drehmoment von 2,5 Nm.
Schritt 3: Setzen Sie die Batterie wieder ein. Sichern Sie die Batterie beim Einbau in das Unterrohr mit einer Hand
gegen Herausfallen!
Schritt 4: Montieren Sie den Sicherungsbolzen [Pos. 4]. Stecken Sie dazu den Sicherungsbolzen [Pos. 4] durch die
Gewindebohrung der Fassung [Pos. 2] und schrauben Sie ihn mit dem im Multilever Bolt Lock Kit enthaltenen Y-Bit
[Pos. 5] mit einem Drehmoment von 4 Nm fest.
