QUICK START GUIDE

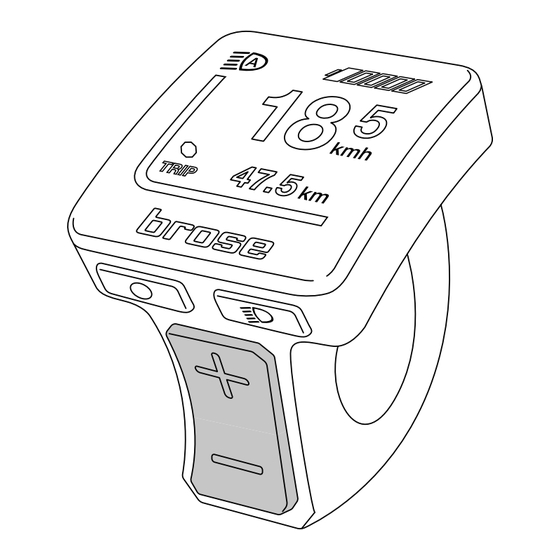

BEDIENEINHEIT R.750
EINFACH LOSFAHREN: So bedienen Sie das System
Schalten Sie Ihr E-MTB über die -Taste ein.
Wählen Sie Ihre Unterstützungsstufe ...
... über den Wippschalter.
Beachten Sie: Die optimale Trittfrequenz für einen ef zienten und Material schonenden Vortrieb liegt
zwischen 60 und 90 Umdrehungen.
Die Schiebehilfe aktivieren Sie, indem Sie die
Display erscheint der Hinweis PUSH. Halten Sie nun die untere Wipp-
schalter-Taste (-) gedrückt. Im Display erscheint der Hinweis WALK,
die Unterstützung startet. Zum Deaktivieren lassen Sie die Taste los.
Weiterführende Informationen zu Ihrer Bedieneinheit nden Sie im
Kapitel „Bediensystem" Ihrer ROTWILD Bedienungsanleitung.
Sie erhöhen diese über die obere
Taste (+) ...
-Taste drücken. Im
... und verringern sie über die
untere Taste (-).
loading

Verwandte Anleitungen für Rotwild R.750

Inhaltszusammenfassung für Rotwild R.750

  • Seite 1 Display erscheint der Hinweis PUSH. Halten Sie nun die untere Wipp- schalter-Taste (-) gedrückt. Im Display erscheint der Hinweis WALK, die Unterstützung startet. Zum Deaktivieren lassen Sie die Taste los. Weiterführende Informationen zu Ihrer Bedieneinheit nden Sie im Kapitel „Bediensystem“ Ihrer ROTWILD Bedienungsanleitung.
  • Seite 2 Wippschaltertaste. Im Display erscheint der Hinweis WALK. Lassen Sie die Taste los. Durch erneutes Drücken starten Sie die Unterstüt- zung. Zum Deaktivieren lassen Sie die Taste einfach wieder los. 2 Sek. Weiterführende Informationen zu Ihrer Bedieneinheit nden Sie im Kapitel „Bediensystem“ Ihrer ROTWILD Bedienungsanleitung.
  • Seite 3 ANTRIEBSBATTERIE R.750 RICHTIG AUFLADEN: So laden Sie die IPU750 Ihre IPU750 lässt sich sowohl im ein- wie ausgebauten Zustand laden. Achten Sie darauf, das Ladegerät zuerst mit der Steckdose zu verbinden. Danach stecken Sie das Ladekabel … … in die Ladebuchse am Motorgehäuse …...
  • Seite 4 ANTRIEBSBATTERIE R.375 RICHTIG AUFLADEN: So laden Sie die IPU375 Ihre Antriebsbatterie IPU375 lässt sich sowohl im ein- wie ausgebauten Zustand laden. Achten Sie darauf, das Ladegerät zuerst mit der Steckdose zu verbinden. Danach stecken Sie das Ladekabel … … in die Ladebuchse am Motorgehäuse … …...
  • Seite 5 OPEN für Abfahrten, TRAIL für eine optimale Dämpfung/Trittef zienz-Kombination und CLOSE für Anstiege und Straßenfahrten. Detaillierte Einstellinformationen nden Sie in Ihrer ROTWILD Bedienungsanleitung im Kapitel „Fahr- werk“. Die beiliegende Bedienungsanleitung des Gabel- bzw. Dämpferherstellers bietet zusätzliche Infor- mationen sowie Einstellungsempfehlungen zu Druck- und Zugstufe.

  • Seite 6: Richtig Sitzen

    ALLES IM GRIFF: So stellen Sie Lenker, Brems- und Schalthebel ein Stellen Sie sich Lenker, Brems- und Schalthebel nach Ihren ergonomischen Vorlieben ein. Gehen Sie dazu vor, wie in in Ihrer ROTWILD Bedienungsanleitung im Kapitel „Lenker, Vorbau und Steuersatz“ beschrieben.
