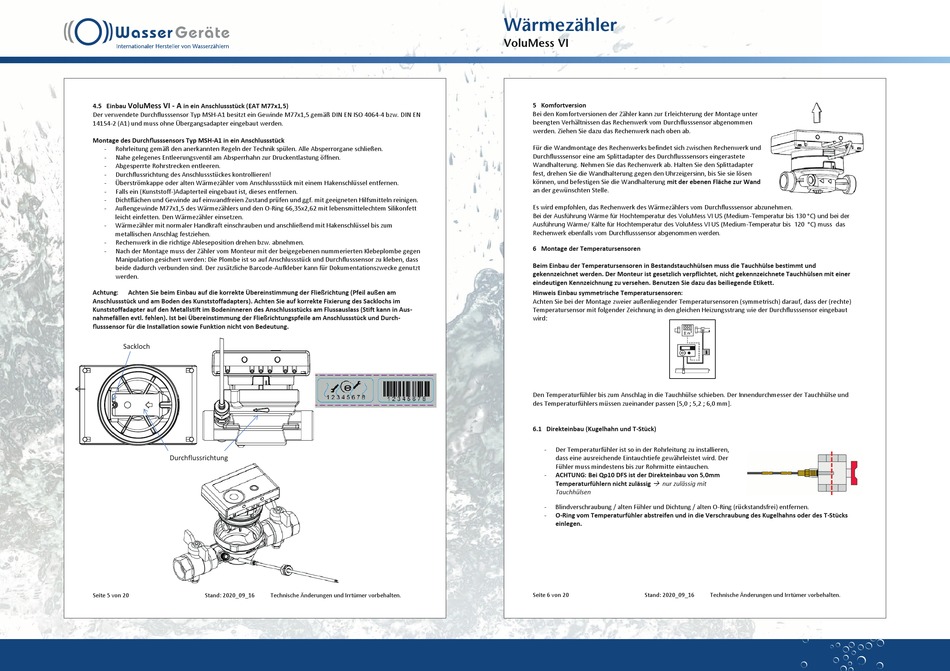

VoluMess VI - A
4.5 Einbau
in ein Anschlussstück (EAT M77x1,5)
Der verwendete Durchflusssensor Typ MSH-A1 besitzt ein Gewinde M77x1,5 gemäß DIN EN ISO 4064-4 bzw. DIN EN
14154-2 (A1) und muss ohne Übergangsadapter eingebaut werden.
Montage des Durchflusssensors Typ MSH-A1 in ein Anschlussstück
-
Rohrleitung gemäß den anerkannten Regeln der Technik spülen. Alle Absperrorgane schließen.
-
Nahe gelegenes Entleerungsventil am Absperrhahn zur Druckentlastung öffnen.
-
Abgesperrte Rohrstrecken entleeren.
-
Durchflussrichtung des Anschlussstückes kontrollieren!
-
Überströmkappe oder alten Wärmezähler vom Anschlussstück mit einem Hakenschlüssel entfernen.
-
Falls ein (Kunststoff-)Adapterteil eingebaut ist, dieses entfernen.
-
Dichtflächen und Gewinde auf einwandfreien Zustand prüfen und ggf. mit geeigneten Hilfsmitteln reinigen.
-
Außengewinde M77x1,5 des Wärmezählers und den O-Ring 66,35x2,62 mit lebensmittelechtem Silikonfett
leicht einfetten. Den Wärmezähler einsetzen.
-
Wärmezähler mit normaler Handkraft einschrauben und anschließend mit Hakenschlüssel bis zum
metallischen Anschlag festziehen.
-
Rechenwerk in die richtige Ableseposition drehen bzw. abnehmen.
-
Nach der Montage muss der Zähler vom Monteur mit der beigegebenen nummerierten Klebeplombe gegen
Manipulation gesichert werden: Die Plombe ist so auf Anschlussstück und Durchflusssensor zu kleben, dass
beide dadurch verbunden sind. Der zusätzliche Barcode-Aufkleber kann für Dokumentationszwecke genutzt
werden.
Achtung:
Achten Sie beim Einbau auf die korrekte Übereinstimmung der Fließrichtung (Pfeil außen am
Anschlussstück und am Boden des Kunststoffadapters). Achten Sie auf korrekte Fixierung des Sacklochs im
Kunststoffadapter auf den Metallstift im Bodeninneren des Anschlussstücks am Flussauslass (Stift kann in Aus-
nahmefällen evtl. fehlen). Ist bei Übereinstimmung der Fließrichtungspfeile am Anschlussstück und Durch-
flusssensor für die Installation sowie Funktion nicht von Bedeutung.
Sackloch
Durchflussrichtung
Seite 5 von 20
Stand: 2020_09_16
Technische Änderungen und Irrtümer vorbehalten.
Wärmezähler
VoluMess VI
5 Komfortversion
Bei den Komfortversionen der Zähler kann zur Erleichterung der Montage unter
beengten Verhältnissen das Rechenwerk vom Durchflusssensor abgenommen
werden. Ziehen Sie dazu das Rechenwerk nach oben ab.
Für die Wandmontage des Rechenwerks befindet sich zwischen Rechenwerk und
Durchflusssensor eine am Splittadapter des Durchflusssensors eingerastete
Wandhalterung. Nehmen Sie das Rechenwerk ab. Halten Sie den Splittadapter
fest, drehen Sie die Wandhalterung gegen den Uhrzeigersinn, bis Sie sie lösen
können, und befestigen Sie die Wandhalterung mit der ebenen Fläche zur Wand
an der gewünschten Stelle.
Es wird empfohlen, das Rechenwerk des Wärmezählers vom Durchflusssensor abzunehmen.
Bei der Ausführung Wärme für Hochtemperatur des VoluMess VI US (Medium‐Temperatur bis 130 °C) und bei der
Ausführung Wärme/ Kälte für Hochtemperatur des VoluMess VI US (Medium‐Temperatur bis 120 °C) muss das
Rechenwerk ebenfalls vom Durchflusssensor abgenommen werden.
6 Montage der Temperatursensoren
Beim Einbau der Temperatursensoren in Bestandstauchhülsen muss die Tauchhülse bestimmt und
gekennzeichnet werden. Der Monteur ist gesetzlich verpflichtet, nicht gekennzeichnete Tauchhülsen mit einer
eindeutigen Kennzeichnung zu versehen. Benutzen Sie dazu das beiliegende Etikett.
Hinweis Einbau symmetrische Temperatursensoren:
Achten Sie bei der Montage zweier außenliegender Temperatursensoren (symmetrisch) darauf, dass der (rechte)
Temperatursensor mit folgender Zeichnung in den gleichen Heizungsstrang wie der Durchflusssensor eingebaut
wird:
Den Temperaturfühler bis zum Anschlag in die Tauchhülse schieben. Der Innendurchmesser der Tauchhülse und
des Temperaturfühlers müssen zueinander passen [5,0 ; 5,2 ; 6,0 mm].
6.1 Direkteinbau (Kugelhahn und T-Stück)
-
Der Temperaturfühler ist so in der Rohrleitung zu installieren,
dass eine ausreichende Eintauchtiefe gewährleistet wird. Der
Fühler muss mindestens bis zur Rohrmitte eintauchen.
-
ACHTUNG: Bei Qp10 DFS ist der Direkteinbau von 5,0mm
Temperaturfühlern nicht zulässig
nur zulässig mit
Tauchhülsen
-
Blindverschraubung / alten Fühler und Dichtung / alten O-Ring (rückstandsfrei) entfernen.
-
O-Ring vom Temperaturfühler abstreifen und in die Verschraubung des Kugelhahns oder des T-Stücks
einlegen.
Seite 6 von 20
Stand: 2020_09_16
Technische Änderungen und Irrtümer vorbehalten.
