Einbau- und Bedienungsanleitung
Wärmezähler
VoluMess VI
Ultraschallzähler, Einstrahler und Mehrstrahler-Varianten
DE-16-MI004-PTB025 (MID Wärme)
DE-16-M-PTB-0097 (nationale Zulassung für Kälte in Deutschland)
CH-T2-18768-00 (nationale Zulassung für Kälte in der Schweiz)
1 Verwendung und Funktion
Der VoluMess VI dient zur Erfassung der Verbrauchsmenge in geschlossenen Heizsystemen, Kühlsystemen oder
Heiz- / Kühlsystemen.
2 Lieferumfang
-
Wärmezähler, bestehend aus miteinander untrennbar verbundenem Rechenwerk, Durchflusssensor und
zwei Temperatursensoren
-
Beipack Montage (je nach Ausführung des Durchflusssensors)
-
Beipack Kennzeichnungsschild Tauchhülse
-
Einbau- und Bedienungsanleitung
-
Bedienungsanleitung „Kommunikationsschnittstellen S3(C)" (bei Zählern mit optionaler Schnittstelle)
-
Dokument zur „Tauchhülsenduldung"
-
Konformitätserklärung
3 Allgemeine Hinweise
-
Geltende Norm für den Einsatz von Wärmezählern: EN 1434, Teile 1 - 6. Richtlinie 2014/32/EU, Anhang I
und MI-004 und die jeweilige relevante Eichordnung des Landes, in dem der Zähler eingesetzt wird.
-
Für Auswahl, Einbau, Inbetriebnahme, Überwachung und Wartung des Gerätes sind EN 1434 Teil 6 sowie
die PTB TR K 8 und TR K 9 zu beachten.
-
Nationale Regelungen zur Verbrauchsmessung von Kältemengen sind zu beachten.
-
Bei Geräten für kombinierte Wärme- / Kältemessung ist das Kälteregister nicht geeicht und darf daher
nicht für Abrechnungszwecke im geschäftlichen Verkehr herangezogen werden.
-
Die Vorschriften für Elektroinstallationen sind zu beachten.
-
Das Produkt erfüllt die wesentlichen Anforderungen, die in der EU-Richtlinie über die elektromagnetische
Verträglichkeit (EMV-Richtlinie) für Betriebsmittel (2014/30/EU) festgelegt sind.
-
Eichrelevante Sicherungszeichen des Zählers dürfen nicht beschädigt oder entfernt werden - andernfalls
entfallen Garantie und Eichfrist des Gerätes!
-
Die Messbeständigkeit der Zähler ist nur gegeben, wenn die Wasserqualität den Bedingungen der AGFW-
Empfehlung FW-510 und der VDI 2035 entspricht.
-
Der Zähler hat das Werk in einwandfreiem Zustand verlassen. Sämtliche Installationsarbeiten dürfen nur
von einer hierfür ausgebildeten und befugten Fachkraft ausgeführt werden.
-
Geräte mit aktiviertem Funk dürfen nicht in die Luftfracht.
-
Der Einbauort (Vorlauf / Rücklauf) des Zählers ist zu beachten (siehe Punkt 3.1: Piktogramme Einbauort).
-
Die Temperatursensor- und Splittkabel nicht knicken, aufwickeln, verlängern oder kürzen.
-
Zur Reinigung ein mit Wasser befeuchtetes Tuch verwenden.
-
Zum Schutz vor Beschädigung und Verschmutzung ist der Zähler erst unmittelbar vor dem Einbau aus der
Verpackung zu nehmen.
-
Werden mehrere Zähler in einer Einheit eingebaut, sollte darauf geachtet werden, dass bei allen Zählern
möglichst die gleichen Einbaubedingungen vorliegen.
-
Alle Hinweise, die im Datenblatt, der Bedienungsanleitung und Application notes des Zählers aufgeführt
sind, müssen beachtet werden. Weitere Informationen unter www.wasser-geraete.de.
-
Der Zähler ist mit einer Lithium-Metall-Batterie ausgestattet. Batterien nicht öffnen, nicht mit Wasser in
Berührung bringen, nicht Temperaturen über 80 °C aussetzen, nicht aufladen und nicht kurzschließen.
-
Ausgetauschte oder defekte Teile sind umweltgerecht zu entsorgen.
-
Das Display ist deaktiviert und kann mittels Tastendruck für zwei Minuten aktiviert werden.
-
Anzeigeeinheit der Energie und Einbauort (Vor- / Rücklauf) sind im Feld per Tastendruck oder alternativ
mithilfe der Software „Device Monitor" vor Inbetriebnahme einmalig einstellbar.
Seite 1 von 20
Stand: 2020_09_16
Technische Änderungen und Irrtümer vorbehalten.
Wärmezähler
VoluMess VI
-
Glykolart und Glykolkonzentration im Medium derjenigen mechanischen Varianten, die für die
Verwendung von Glykol vorgesehen sind, sind im Feld mithilfe des „Device Monitor" jederzeit einstellbar
(Näheres unter Punkt 8.1).

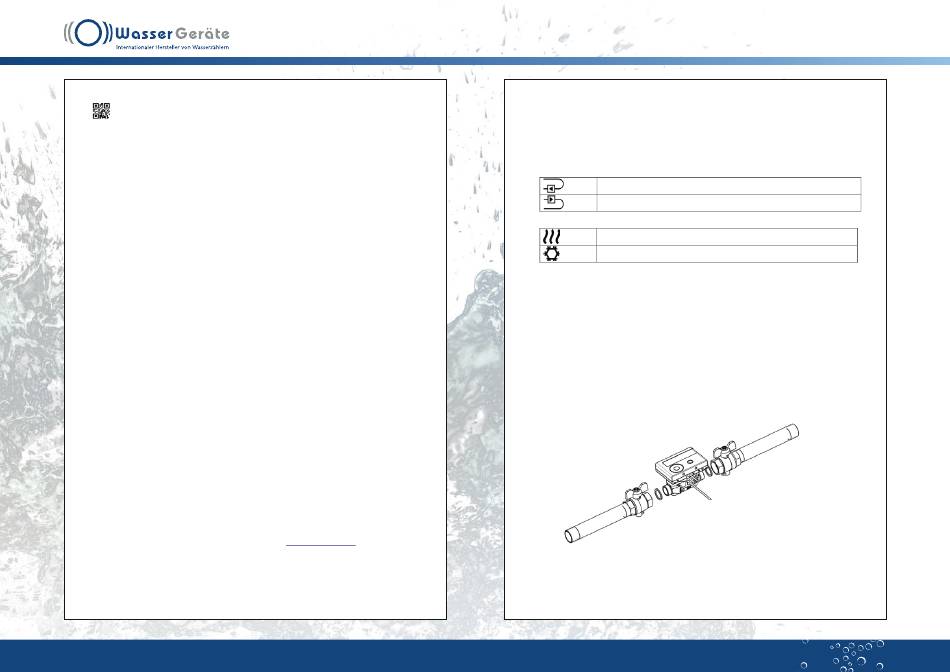

3.1 Piktogramme Einbauort des Zählers (in den Anzeigeschleifen)
Rechts im Zähler-Display finden Sie in allen Anzeigeschleifen eines der folgenden beiden Piktogramme. Das
Piktogramm zeigt an, in welchen Heizungsstrang der Zähler einzubauen ist.
Einbau im Rücklauf
Einbau im Vorlauf
3.2 Piktogramme Zählerausführung (auf dem Typenschild)
Wärmezähler
Kältezähler
4 Montage des Durchflusssensors
4.1 Montage des VoluMess VI E und VoluMess VI US
-
Rohrleitung gemäß den anerkannten Regeln der Technik spülen. Alle Absperrorgane schließen.
-
Nahe gelegenes Entleerungsventil am Absperrhahn zur Druckentlastung öffnen.
-
Abgesperrte Rohrstrecken entleeren.
-
Überwurfmuttern am alten Wärmezähler bzw. Passstück lösen.
-
Alte Dichtungen entfernen und Dichtflächen reinigen. Neue Dichtungen einlegen.
-
Durchflusssensor in Position bringen, auf die Durchflussrichtung achten (Pfeil auf dem Durchflusssensor
vergleichen). Überwurfmuttern anziehen.
-
Rechenwerk in die richtige Ableseposition drehen bzw. abnehmen.
VoluMess VI US
Hinweis zum
: Eine um 90° gekippte Einbaulage ist bei einer Heizungsanlage, deren Medium
geringe Luftanteile enthält, zu empfehlen.
Seite 2 von 20
Stand: 2020_09_16
Technische Änderungen und Irrtümer vorbehalten.
