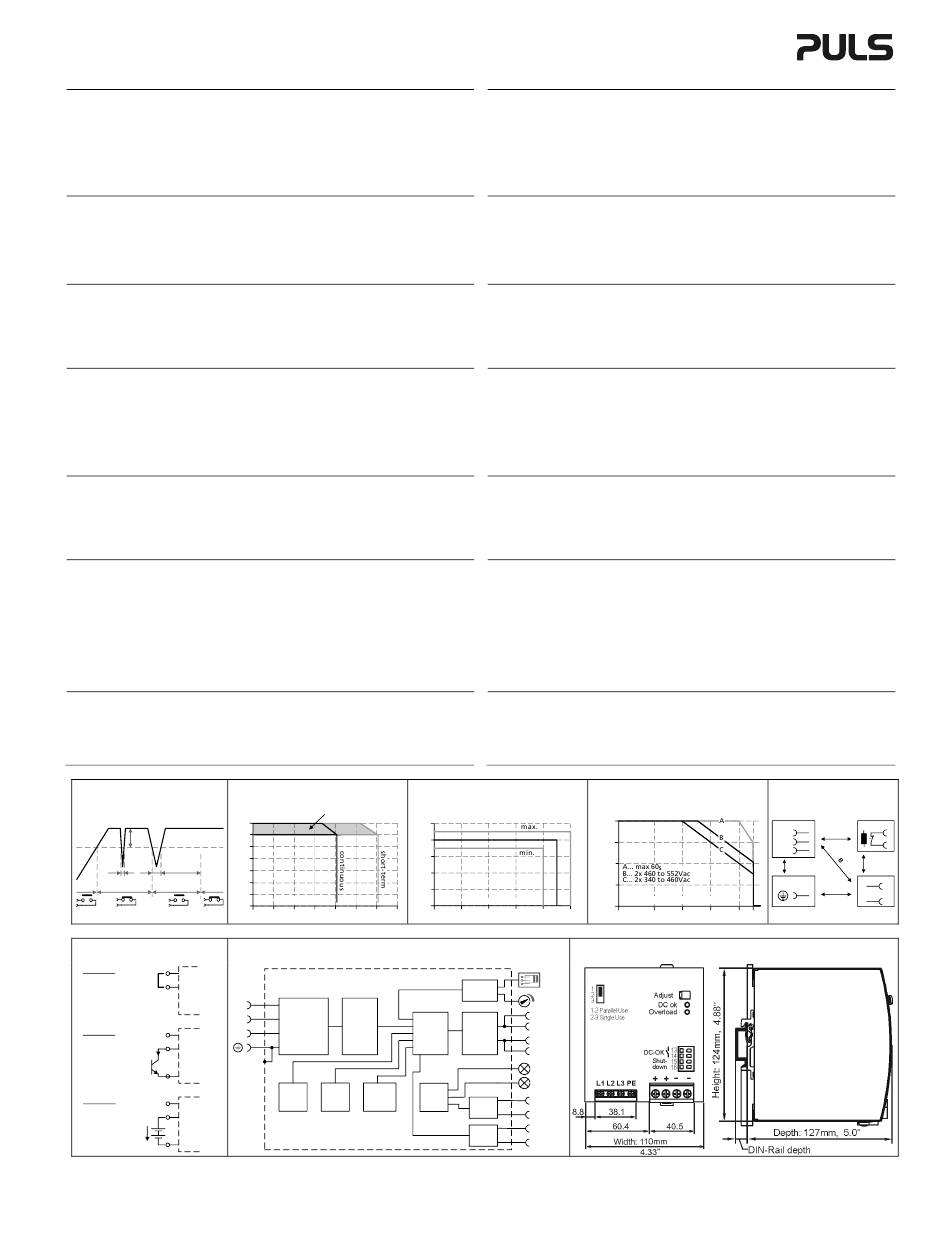

3-Phase Power Supply Instruction Manual
Bedienungsanleitung für 3-Phasen Stromversorgung
Indicators, LEDs
Overload LED
Normal mode
OFF
®
During BonusPower
OFF
Overload (Vout < 90%)
ON
Output short circuit
ON
Temperature Shut-down
flashing
Active Shut-down input
flashing
No input power
OFF
DC-OK Relay Contact
(see Fig. 1)
This feature monitors the output voltage, which is produced by the power supply, and is
independent of a return voltage from a unit which is connected in parallel.
Contact closes when the output voltage is typ. above 90% of the adjusted value.
Contact opens when the output voltage is typ. below 90% of the adjusted value. Short dips will
be extended to a length of 250ms. Dips shorter than 1ms will be ignored.
Contact ratings: max.: 60Vdc 0.3A, 30Vdc 1A, 30Vac 0.5A, resistive load, min. current 1mA
Shut-down Input
(see Fig. 6)
This feature allows to switch-off the power supply with a signal switch or an external voltage. The
shut-down function has no safety feature included. The shut-down occurs immediately while the
turn-on is delayed by 350ms. In a shut-down condition, the output voltage is <2V and the output
power is <0.5W. The voltage between different –pole output terminals must be below 1V when
units are connected in parallel. In a series operation of multiple power supplies only wiring option
A with individual signal switches is allowed.
Output- and Overload Characteristic
The unit is designed to support loads with a continuous power demand of up to 960W and a short-
term power demand of up to 1440W without damage or shut-down.
Output characteristic (see Fig. 2)
The curve in this figure is a typical curve for 24V unit in "Single Mode". The other output voltages
have an equivalent and proportional performance.
®
BonusPower
time (see Fig. 3)
The curve in this figure shows the duration until the output voltage starts dipping when more than
960W is drawn (controlled by software).
Parallel-Use to Increase the Output Power
The output voltage shall be adjusted to the same value (±100mV) in "Single mode" at the same
load condition on all units, or shall be left with the factory settings. Afterwards, the jumper on the
front of the unit shall be moved from "single use" to "parallel use", in order to achieve a load
sharing. The "Parallel Use" mode regulates the output voltage in such a manner that the voltage at
no load is approx. 5% higher than at nominal load. If no jumper is plugged in, the unit is in "Single
Use". Factory setting is "Single Use".
Dielectric Strength
(see Fig. 5)
The output voltage is floating and separated from the input according to SELV (IEC/EN 60950-1)
and PELV (EN 60204-1, EN 50178; IEC 62103, IEC 60364-4-41) requirements. Type and factory
tests are conducted by the manufacturer. Field tests may be conducted in the field using the
appropriate test equipment which applies the voltage with a slow ramp (2s up and 2s down).
Connect all phase-terminals together as well as all output poles before the test is conducted.
A
Type Test (60s)
2500Vac
3000Vac
Factory Test (5s)
2500Vac
2500Vac
Field Test (5s)
2000Vac
2000Vac
Operation on only 2-Phases
(see Fig. 4)
No external protection device is required to protect against a phase-loss failure. The power supply
is allowed to run permanently on two phases, when the de-rating requirements are fulfilled. A
long-term exceeding of the de-rating limits will result in a thermal shut-down of the unit. During
power-on, some start-up attempts can occur until a permanent output power is available.
Fig. 1 / Bild 1
DC-OK-Signal
Output Characteristic /Ausgangskennlinie
Output Voltage
V
= V
28V
OUT
ADJ
24
90%
10%
V
ADJ
20
16
<
>
250ms
1ms
1ms
12
open
closed
open
closed
Fig. 6 / Bild 6
Shut-down Input / Eingang
Option A:
15
Shut-
down
OFF: linked /
16
Input
verbunden
ON : open / offen
L1
L2
Option B:
L3
Shut-
n.c.
15
down
(open collector)
Input
16
I
OFF: I > 0.3mA
-
ON : I < 0.1mA
Option C:
Shut-
n.c.
15
down
(ext. voltage /
16
Input
ext. Spannung)
+
U
OFF: U < 1V
-
ON : U = 4 -29V
PU-374.010.00-10B
All manuals and user guides at all-guides.com
DC-OK LED
DC-OK Contact
ON
Closed
ON
Closed
OFF
Open
OFF
Open
OFF
Open
OFF
Open
OFF
Open
B
C
D
500Vac
500Vac
500Vac
500Vac
500Vac
500Vac
Fig. 2 / Bild 2
Adjustment
Bonus Time
Range
5s
8
4
Output Current
0
0
10
20
30
40
50
60
70A
Fig. 7 / Bild 7
Functional Diagram / Funktionsschaltbild
Input Fuses
Input Filter
PFC
Input Rectifier
Converter
Power
Inrush Limiter
Converter
Transient Filter
Temper-
Output
Output
ature
Over-
Power
Shut-
Voltage
Manager
down
Protection
Anzeigelampen
Normalbetrieb
®
Während BonusPower
Überlast (Vout < 90%)
Ausgangskurzschluss
Temperaturabschaltung
Aktiver „shut-down" Eingang
Keine Eingangsspannung
DC-OK Relais Kontakt
Diese Funktion überwacht die vom Gerät erzeugte Ausgangsspannung und lässt sich von einer
rückwärts eingespeisten Spannung nicht beeinflussen (z.B.: bei Parallelschaltung)
Kontakt schließt wenn die Ausgangsspannung typ. größer als 90% des eingestellten Wertes ist.
Kontakt öffnet wenn die Ausgangsspannung typ. kleiner als 90% des eingestellten Wertes ist.
Kurze Einbrüche werden auf 250ms verlängert. Einbrüche kürzer 1ms werden ignoriert.
Kontakt Belastbarkeit: max.: 60Vdc 0.3A, 30Vdc 1A, 30Vac 0.5A, (R-Last), min. Strom 1mA
„Shut-down" Eingang
Abschaltung des Gerätes durch einen Signalschalter oder eine Fremdspannung. Die Abschaltung
beinhaltet keine Sicherheitsfunktionen. Die Abschaltung erfolgt unverzögert, das
Wiedereinschalten mit einer Verzögerung von ca. 350ms. Im abgeschaltetem Zustand ist die
Ausgangsspannung <2V und die Ausgangsleistung <0,5W. Bei parallel geschalteten Geräten
darauf achten, dass der Spannungsunterschied zwischen den Minus Power Klemmen kleiner 1V
ist. Bei Serienschaltung Schaltungsoption A mit getrennten Schaltern verwenden.
Ausgangs- und Überlastverhalten
Die Stromversorgung ist zur Versorgung von Lasten mit einem Dauerleistungsbedarf bis zu 960W
und einem kurzzeitigem Leistungsbedarf bis 1440W konstruiert ohne dabei Schaden zu nehmen.
Ausgangskennlinie (siehe Bild 2)
Die Kennlinie in diesem Bild ist die Kennlinie eines typischen 24V Gerätes im "Single Mode". Die
anderen Ausgangsspannungen zeigen ein proportional vergleichbares Verhalten.
®
BonusPower
Zeit (siehe Bild 3)
Die Kennlinie in diesem Bild gibt die Dauer an bis die Ausgangsspannung sinkt, wenn mehr als
960W entnommen werden (softwaregesteuert).
Parallelbetrieb zur Leistungserhöhung
Hierzu alle Geräte bei gleicher Belastung im „Single Mode" auf ±100mV genau einstellen oder die
Ausgangsspannung auf Werkseinstellung belassen. Danach die Steckbrücke an der Front des
Gerätes von „single use" auf „parallel use" umstecken, um eine Aufteilung des Laststromes
zwischen den Geräten zu erreichen. In „parallel use" ist die Ausgangsspannung so geregelt, dass
diese im Leerlauf um etwa 5% höher ist als bei Nennlast. Ein nicht eingesteckter Jumper bedeutet
„single use". Werkseinstellung ist „single use".
Isolationsfestigkeit
(siehe Bild 5)
Die Ausgangsspannung hat keinen Bezug zur Erde oder Schutzleiter und ist zum Eingang nach
den SELV (IEC/EN 60950-1) und PELV (EN 60204-1, EN 50178, IEC 62103, IEC 60364-4-41)
Standards getrennt. Typ- und Stückprüfungen werden beim Hersteller durchgeführt.
Wiederholungsprüfungen dürfen mittels geeigneten Prüfgenerators mit langsam (2s)
ansteigenden und abfallenden Spannungsrampen in der Anwendung erfolgen. Vor den Tests sind
alle Phasen wie auch alle Ausgangspole miteinander zu verbinden.
Typprüfung (60s)
Stückprüfung (5s)
Wiederholungsprüfung (5s)
Betrieb an nur 2-Phasen
Es ist kein externer Schutz gegen Ausfall einer Phase erforderlich. Die Stromversorgung darf
dauerhaft an 2 Phasen betrieben werden, wenn die Ausgangsleistung bei höheren Temperaturen
reduziert wird. Eine dauerhafte Überschreitung dieses Grenzwertes kann zu einer thermischen
Abschaltung des Gerätes führen. Beim Einschalten der Netzspannung kann es zu mehreren
Startversuchen kommen, bevor das Gerät dauerhaft Ausgangsleistung liefert.
Fig. 3 / Bild 3
®
BonusPower
Time / Zeit
2-Phase Operation / 2-Phasenbetrieb
Allowed Output Power
100%
4
75%
3
50%
2
25%
1
Output Power
0
110
120
130
140
150
160%
Single /
Output
Parallel
Voltage
Regulator
V
OUT
+
+
Output
Filter
-
-
Overload
LED
DC-ok
LED
Output
Voltage
13
Monitor
DC ok
DC-ok
Relay
Contact
14
15
Shut-
Shut-down
down
Input
16
Overload LED
DC-OK LED
DC-OK Contact
AUS
EIN
geschlossen
AUS
EIN
geschlossen
EIN
AUS
offen
EIN
AUS
offen
blinken
AUS
offen
blinken
AUS
offen
AUS
AUS
offen
(siehe Bild 1)
(siehe Bild 6)
A
B
C
2500Vac
3000Vac
500Vac
2500Vac
2500Vac
500Vac
2000Vac
2000Vac
500Vac
(siehe Bild 4)
Fig. 4 / Bild 4
Input
L1
L2
L3
Earth
Ambient Temperature
0
-25
0
20
40
60
70°C
Fig. 8 / Bild 8
Dimensions / Abmessungen
D
500Vac
500Vac
500Vac
Fig. 5 / Bild 5
Insulation / Isolation
DC-ok
B
D
A
Output
+/-
C
Shut-down
-
