1.4 SCHNITTSTELLEN
Netzanschluß
– Externe Absicherung: ist nicht erforder-
lich. Die interne Sicherung ist nicht
zugänglich, da sie nicht durch den Anwen-
der ausgetauscht werden darf. Sollte
diese interne Sicherung auslösen, weist
das Gerät einen internen Defekt aus und
muß aus Sicherheitsgründen an den Her-
steller eingeschickt werden.
– Empfehlung für die Zuleitung: Lei-
tungsschutzschalter mit B-Charakteristik
(oder träger), Sicherungswert 10 A.
V in 115 V AC 1,3 A 60 Hz
230V
V in 230 V AC 0,7 A 50 Hz
N L
Netzanschluß
Abb. 3: Netzanschluß
2. Montage, Inbetriebnahme
und Demontage
2.1 EINBAU
Montieren Sie das RPS60 nur wie abgebil-
det, mit den Eingangsklemmen nach unten.
Sonst ist keine ausreichende Kühlung mög-
lich.
Stellen Sie den Freiraum zur Kühlung sicher
(empfohlene Abstände siehe Tabelle „Tech-
nische Daten").
2.2 MONTAGE – RPS 60 AUF TRAG-
SCHIENE AUFSCHNAPPEN
Zulässige DIN-Tragschiene: TS35/7,5 oder
TS35/15.
Kippen Sie das RPS60 leicht nach hinten
( ).
Setzen Sie das RPS60 auf die Hutschiene
auf ( ).
Schieben Sie es bis zum Anschlag nach
unten ( ).
Drücken Sie unten gegen die Vorderseite
des RPS60, um es zu verriegeln ( ).
Rütteln Sie leicht am RPS60, um die Ver-
riegelung zu überprüfen.
3. Weitere Unterstützung
Bei technischen Fragen wenden Sie sich
bitte an den Hirschmann-Vertragspartner in
Ihrer Nähe oder direkt an Hirschmann. Die
Adressen unserer Vertragspartner finden
Sie
All manuals and user guides at all-guides.com
Stellen Sie sicher, daß der Wahlschalter
(siehe Abb. 2) auf der richtigen Stellung
steht.
Schließen Sie die Eingangsspannung an
die Klemmen N, L und den Schutzleiter
an die Klemme an.
Ausgang
– Ausgangsspannung: 24VDC +5% -1%
– Zulässige Belastung: bei -10°C...+60°C
und Konvektionskühlung siehe Tabelle
Technische Daten
– Erdung: Die Sekundärseite ist nicht geer-
det, daher kann bei Bedarf wahlweise die
+ oder - Klemme geerdet werden.
+24V 12,5A +24V 12,5A
P P
Abb. 4: Ausgang
Beachten Sie die Polung der Klemmen!
Schließen Sie die Anschlußleitungen am
Ausgang an.

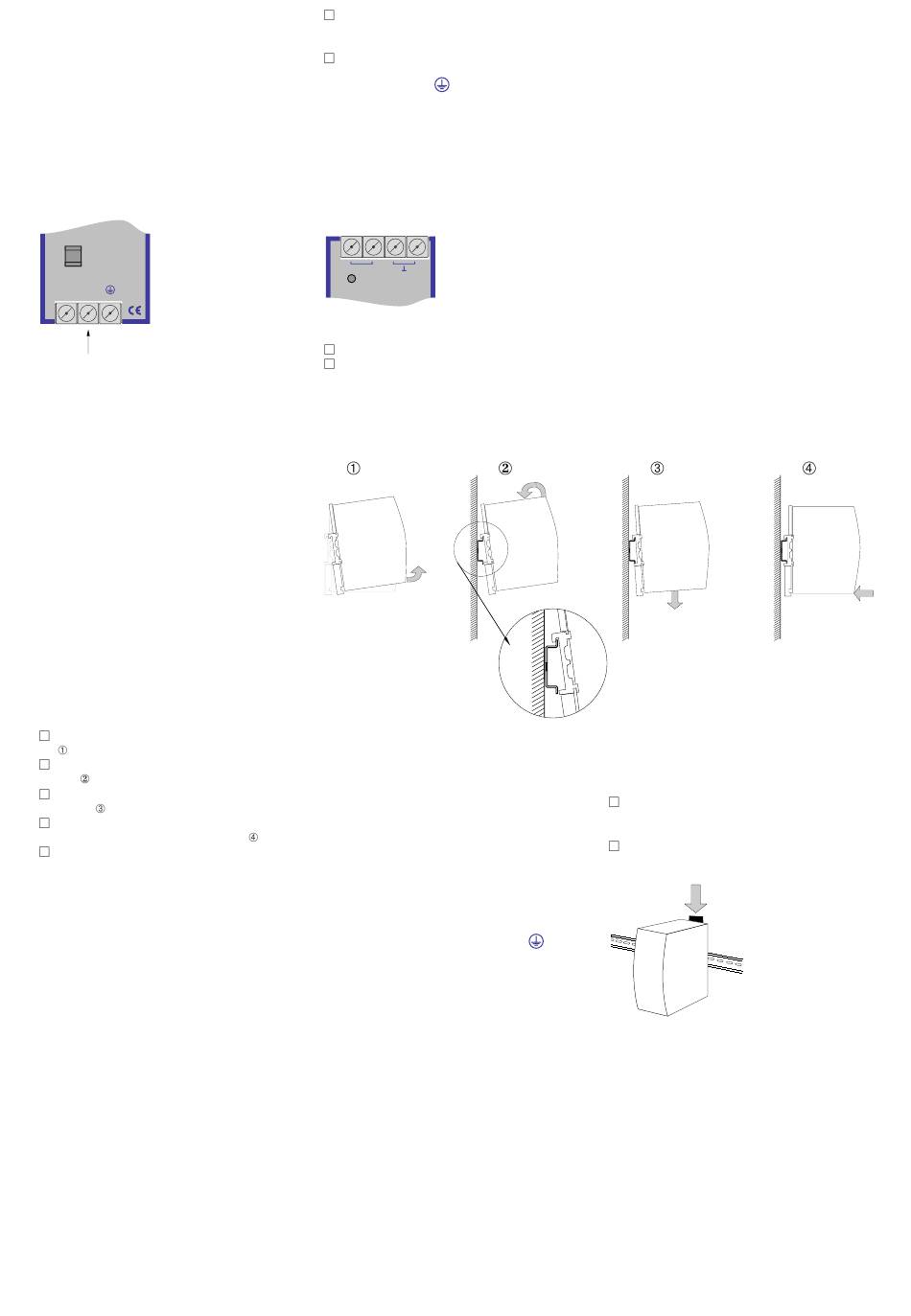

Abb. 5: Montage des RPS60
2.3 INSTALLATION
Vor der Inbetriebnahme ist eine fachgerech-
te Installation durchzuführen. Insbesondere
ist sicherzustellen, daß
– der Netzanschluß gemäß VDE0100 und
VDE0160 erfolgt.
– bei flexiblen Kabeln alle Feindrähte in den
Anschlußklemmen befestigt sind (Gefahr
von Gehäuseschluß).
– Gerät und Zuleitungen ausreichend abge-
sichert werden und im Bedarfsfall auch
von Hand freigeschaltet werden können.
– der Schutzleiter an der Klemme
schlossen wird.
– alle Ausgangsleitungen für den Ausgangs-
strom des Netzteils ausgelegt sind und
polrichtig angeschlossen werden.
– eine ausreichende Kühlung gewährleistet
ist.
– im Internet (http://www.hirschmann.de).
Darüber hinaus steht Ihnen unsere Hotline
zur Verfügung:
Tel. +49(7127) 14-1538 (Fax -1542)
Anschlußleitungen Eingang/Ausgang
Für Eingang und Ausgang gelten folgende
Werte:
– flexible Kabel: 1,5...4 mm
– starre Kabel: 1,5...6 mm
– Abisolieren am Kabelende: 6 mm (nicht
länger!)
An den Ausgangsklemmen sind auch
2
0,5 mm Querschnitt zulässig.
Verwenden Sie nur handelsübliche, für
die gegebenen Spannungen und Ströme
ausgelegten Kabel.
Bei flexiblen Kabeln: Stellen Sie sicher,
daß alle Feindrähte des Kabels in der
Klemme befestigt sind. Die Verwendung
von geeigneten Adernendhülsen ist zuläs-
sig.
2.4 DEMONTAGE – RPS 60 VON DER
TRAGSCHIENE ABNEHMEN
Drücken Sie zum Entriegeln den Knopf an
der Oberseite des RPS60 nach unten
(siehe Abbildung 6).
Nehmen Sie das Gerät von der Hutschie-
ne ab.
ange-
Abb. 6: Knopf zum Entriegeln des RPS60
2
2
3
