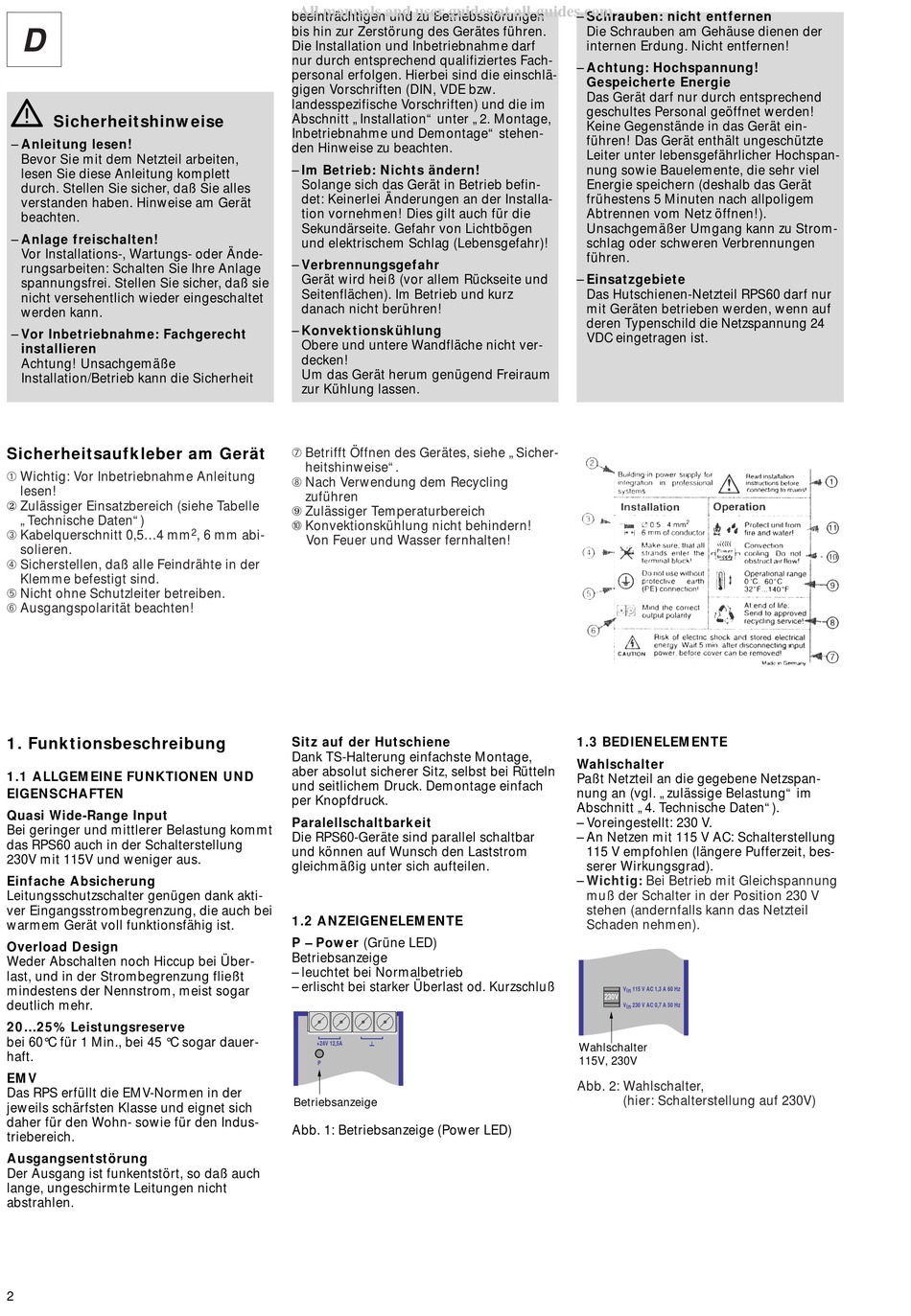

D
z
Sicherheitshinweise
– Anleitung lesen!
Bevor Sie mit dem Netzteil arbeiten,
lesen Sie diese Anleitung komplett
durch. Stellen Sie sicher, daß Sie alles
verstanden haben. Hinweise am Gerät
beachten.
– Anlage freischalten!
Vor Installations-, Wartungs- oder Ände-
rungsarbeiten: Schalten Sie Ihre Anlage
spannungsfrei. Stellen Sie sicher, daß sie
nicht versehentlich wieder eingeschaltet
werden kann.
– Vor Inbetriebnahme: Fachgerecht
installieren
Achtung! Unsachgemäße
Installation/Betrieb kann die Sicherheit
Sicherheitsaufkleber am Gerät
Wichtig: Vor Inbetriebnahme Anleitung
lesen!
Zulässiger Einsatzbereich (siehe Tabelle
„Technische Daten")
Kabelquerschnitt 0,5...4 mm
solieren.
Sicherstellen, daß alle Feindrähte in der
Klemme befestigt sind.
Nicht ohne Schutzleiter betreiben.
Ausgangspolarität beachten!
1. Funktionsbeschreibung
1.1 ALLGEMEINE FUNKTIONEN UND
EIGENSCHAFTEN
Quasi Wide-Range Input
Bei geringer und mittlerer Belastung kommt
das RPS60 auch in der Schalterstellung
230V mit 115V und weniger aus.
Einfache Absicherung
Leitungsschutzschalter genügen dank akti-
ver Eingangsstrombegrenzung, die auch bei
warmem Gerät voll funktionsfähig ist.
Overload Design
Weder Abschalten noch Hiccup bei Über-
last, und in der Strombegrenzung fließt
mindestens der Nennstrom, meist sogar
deutlich mehr.
20...25% Leistungsreserve
bei 60°C für 1 Min., bei 45 °C sogar dauer-
haft.
EMV
Das RPS erfüllt die EMV-Normen in der
jeweils schärfsten Klasse und eignet sich
daher für den Wohn- sowie für den Indus-
triebereich.
Ausgangsentstörung
Der Ausgang ist funkentstört, so daß auch
lange, ungeschirmte Leitungen nicht
abstrahlen.
2
All manuals and user guides at all-guides.com
beeinträchtigen und zu Betriebsstörungen
bis hin zur Zerstörung des Gerätes führen.
Die Installation und Inbetriebnahme darf
nur durch entsprechend qualifiziertes Fach-
personal erfolgen. Hierbei sind die einschlä-
gigen Vorschriften (DIN, VDE bzw.
landesspezifische Vorschriften) und die im
Abschnitt „Installation" unter „2. Montage,
Inbetriebnahme und Demontage" stehen-
den Hinweise zu beachten.
– Im Betrieb: Nichts ändern!
Solange sich das Gerät in Betrieb befin-
det: Keinerlei Änderungen an der Installa-
tion vornehmen! Dies gilt auch für die
Sekundärseite. Gefahr von Lichtbögen
und elektrischem Schlag (Lebensgefahr)!
– Verbrennungsgefahr
Gerät wird heiß (vor allem Rückseite und
Seitenflächen). Im Betrieb und kurz
danach nicht berühren!
– Konvektionskühlung
Obere und untere Wandfläche nicht ver-
decken!
Um das Gerät herum genügend Freiraum
zur Kühlung lassen.
Betrifft Öffnen des Gerätes, siehe „Sicher-
heitshinweise".
Nach Verwendung dem Recycling
zuführen
Zulässiger Temperaturbereich
Konvektionskühlung nicht behindern!
2
, 6 mm abi-
Von Feuer und Wasser fernhalten!
Sitz auf der Hutschiene
Dank TS-Halterung einfachste Montage,
aber absolut sicherer Sitz, selbst bei Rütteln
und seitlichem Druck. Demontage einfach
per Knopfdruck.
Paralellschaltbarkeit
Die RPS60-Geräte sind parallel schaltbar
und können auf Wunsch den Laststrom
gleichmäßig unter sich aufteilen.
1.2 ANZEIGENELEMENTE
P – Power (Grüne LED)
Betriebsanzeige
– leuchtet bei Normalbetrieb
– erlischt bei starker Überlast od. Kurzschluß
+24V 12,5A
P
Betriebsanzeige
Abb. 1: Betriebsanzeige (Power LED)
– Schrauben: nicht entfernen
Die Schrauben am Gehäuse dienen der
internen Erdung. Nicht entfernen!
– Achtung: Hochspannung!
Gespeicherte Energie
Das Gerät darf nur durch entsprechend
geschultes Personal geöffnet werden!
Keine Gegenstände in das Gerät ein-
führen! Das Gerät enthält ungeschützte
Leiter unter lebensgefährlicher Hochspan-
nung sowie Bauelemente, die sehr viel
Energie speichern (deshalb das Gerät
frühestens 5 Minuten nach allpoligem
Abtrennen vom Netz öffnen!).
Unsachgemäßer Umgang kann zu Strom-
schlag oder schweren Verbrennungen
führen.
– Einsatzgebiete
Das Hutschienen-Netzteil RPS60 darf nur
mit Geräten betrieben werden, wenn auf
deren Typenschild die Netzspannung 24
VDC eingetragen ist.
1.3 BEDIENELEMENTE
Wahlschalter
Paßt Netzteil an die gegebene Netzspan-
nung an (vgl. „zulässige Belastung" im
Abschnitt „4. Technische Daten").
– Voreingestellt: 230 V.
– An Netzen mit 115 V AC: Schalterstellung
115 V empfohlen (längere Pufferzeit, bes-
serer Wirkungsgrad).
– Wichtig: Bei Betrieb mit Gleichspannung
muß der Schalter in der Position 230 V
stehen (andernfalls kann das Netzteil
Schaden nehmen).
V in 115 V AC 1,3 A 60 Hz
230V
V in 230 V AC 0,7 A 50 Hz
Wahlschalter
115V, 230V
Abb. 2: Wahlschalter,
(hier: Schalterstellung auf 230V)
