Bedienungsanleitung

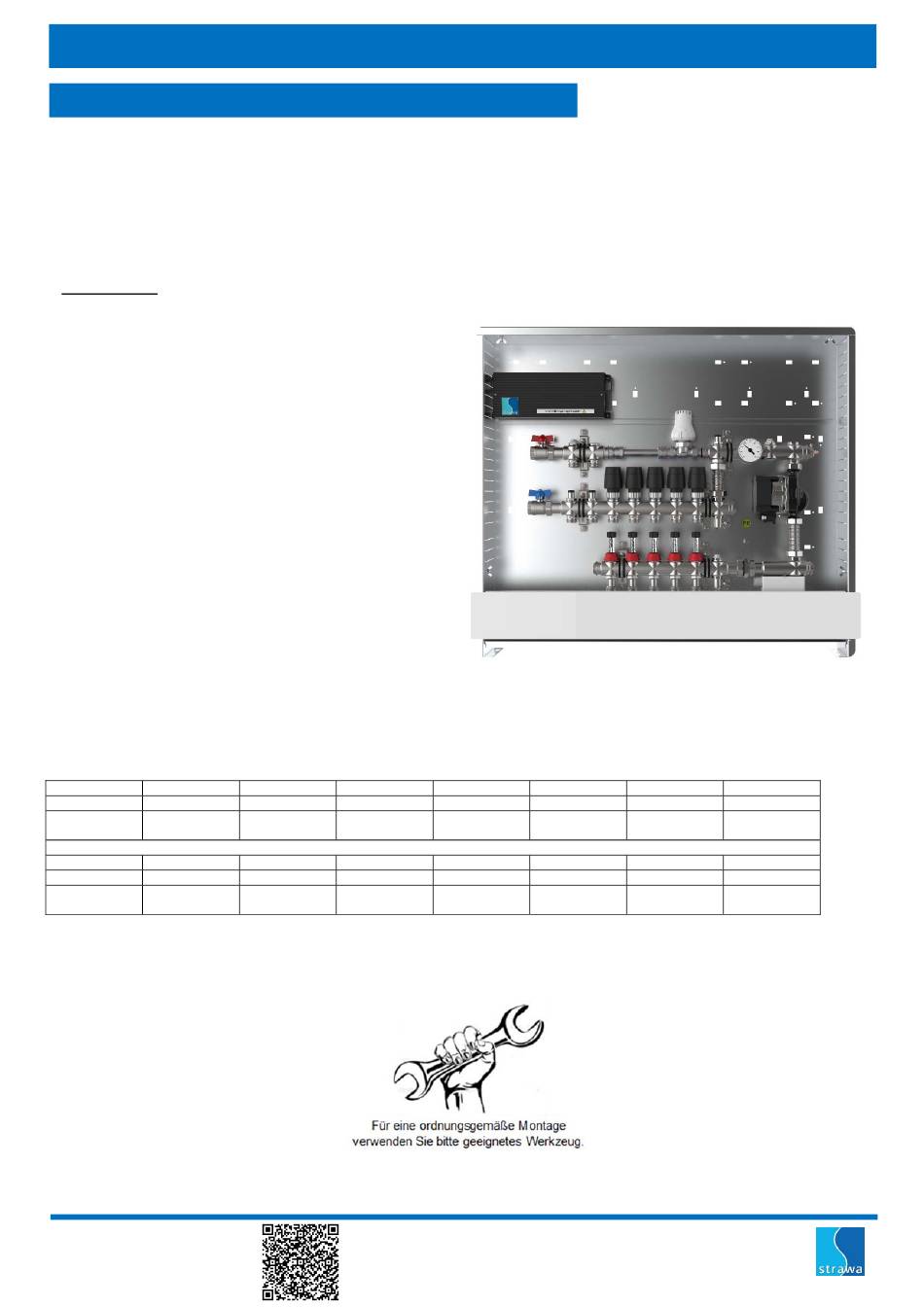

Comfort Kompakt-Regelstation FBR-63-HT2-H-C69-E
Beschreibung:
Kompakt-Regelstation für Flächenheizung mit 2 Hochtemperaturabgängen. Ausreichend für ca. 200 m², abhängig
vom Wärmebedarf. Festwert der Vorlauftemperatur einstellbar von 20-50 °C
Bestehend aus vormontiertem Heizkreisverteiler e-class 63 und Anschlussgarnitur, Festwertregelset, Umwälzpumpe
und STB - im Comfort-Schrank C69. Mit eingebauter vorverdrahteter strawalogiX Klemmleiste und Stellantrieben.
Einstanzungen für schnelle KLICK-Montage von Wasserzählereinbaustrecken.
Der Primäranschluss ist horizontal ausgerichtet.
Platzhalter für
-
Kaltwasserzählereinbaustrecke (W1)
-
Kalt- und Warmwasserzählereinbaustrecken (W2)
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär 50 °C
max. Betriebsdruck
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
1
Artikel-Nr.
5322105301
Schrank
725 x 760
B x H in mm
Heizkreise
8
Artikel-Nr.
5322105308
Schrank
1025 x 760
B x H in mm
Technische Änderungen vorbehalten.
Stand 03/2021
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
80 °C
4 bar
2
3
5322105302
5322105303
725 x 760
725 x 760
9
10
5322105309
5322105310
1025 x 760
1025 x 760
Art.-Nr.: 5322105305
4
5
5322105304
5322105305
875 x 760
875 x 760
11
12
5322105311
5322105312
1175 x 760
1175 x 760
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
6
7
5322105306
5322105307
875 x 760
875 x 760
13
14
5322105313
5322105314
1175 x 760
1475 x 760
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
Werbung
Verwandte Anleitungen für Strawa Comfort Kompakt-Regelstation FBR-63-HT2-H-C69-E
Inhaltszusammenfassung für Strawa Comfort Kompakt-Regelstation FBR-63-HT2-H-C69-E
- Seite 1 Bedienungsanleitung Modul 1 Comfort Kompakt-Regelstation FBR-63-HT2-H-C69-E Beschreibung: Kompakt-Regelstation für Flächenheizung mit 2 Hochtemperaturabgängen. Ausreichend für ca. 200 m², abhängig vom Wärmebedarf. Festwert der Vorlauftemperatur einstellbar von 20-50 °C Bestehend aus vormontiertem Heizkreisverteiler e-class 63 und Anschlussgarnitur, Festwertregelset, Umwälzpumpe und STB - im Comfort-Schrank C69. Mit eingebauter vorverdrahteter strawalogiX Klemmleiste und Stellantrieben.
- Seite 2 Die Anforderungen der DIN 4109 / VDI 4100 und der VDE 0100 701 sind einzuhalten. Sicherheit Die Schränke erfüllen keine Anforderungen der Feuerwiderstandsklassen F30, F60, F90 usw. Bei bestehenden Brandschutzanforderungen wird empfohlen, den Verteilerschrank mit feuerfestem Material (z.B. Gipskarton o.ä.) zu verkleiden. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten.
- Seite 3 Wartung. Wir empfehlen jedoch, die Kugelhähne mindestens einmal pro Jahr zu bedienen, um dauerhaft die optimale Funktionstüchtigkeit zu erhalten. Diese setzt eine einwandfreie Wasserqualität, sowie den korrekten Einbau voraus. Technische Änderungen vorbehalten. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4...
-
Seite 4: Technische Daten
Beim Füll- und Ergänzungswasser ist die Einhaltung der VDI 2035 zu beachten. Ablagerungen an den Schaugläsern stellen keine Funktionsbeeinträchtigung des Durchflussanzeigers Regolux ® dar, können aber auf eine unzureichende Qualität des Anlagenwassers hinweisen. Eine Reinigung des Durchflussanzeigers Regolux ® ist nicht vorgesehen. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. - Seite 5 Die Anforderungen der DIN 4109 / VDI 4100 und der VDE 0100 701 sind einzuhalten. 0 - 50 °C ca. 3 Min IP 54 strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4...
- Seite 6 Gehäuse analog zu den Tauwasserbildung. Stellantrieben zu nutzen (Bild). Bei Nichtbelegung der Klemme ist hier eine Brücke zu setzen. Technische Änderungen vorbehalten. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4 Telefax +49 (0)36256 8661- 99 Stand 09/2019 D - 99869 Schwabhausen info@strawa.com...
- Seite 7 Für die IBN der Pumpe und des Estrichaufheizens, kann die Pumpenlogik mit Hilfe einer einadrigen Brückenklemmung (L und S) erfolgen, bevor Raum- thermostate angeschlossen sind. Technische Änderungen vorbehalten. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4 Telefax +49 (0)36256 8661- 99 Stand 09/2019 D - 99869 Schwabhausen info@strawa.com...
- Seite 8 Ventilspindel (3) mit Sechskantschlüssel (4) gegen den Uhrzeigersinn öffnen, bis die Spindel die Einstellschraube erreicht Verschluss-Schraube (1) mittels Sechskant-Schlüssel (4) schließen Druckverlustdiagramm mechanisches Regulierventil DN 15 strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4 Telefax...
-
Seite 9: Fehlerbehebung
Leistungsstufe → Auslegung und Kenn- linie prüfen und ggf. auf niedrigeren Wert stellen Luft in der Anlage oder in der Umwälzpumpe → Festwertregelset bzw. Heizkreisverteiler entlüften, Entlüftungsprogramm der Pumpe aktivieren strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4... - Seite 10 Pumpe blockiert * Konstantkennlinie Regelkurve 3 Spannung zu gering Elektrik- / Elektronikfehler * Fehlerbehebung bei blockierter Pumpe siehe letzte Seite zuläassige Einbaulagen strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4 Telefax +49 (0)36256 8661- 99...
- Seite 11 (z.B. Maulschlüssel) lösen und die Pumpe demontieren. !ACHTUNG! Aus der Pumpe kann Restwasser austreten. Es ist dafür zu sorgen, dass der elektrische Anschluss der Pumpe nicht nass wird. Kennlinien strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4...
- Seite 12 Lagerplatte gleichmäßig wieder auf Spaltrohrtopf aufsetzen → rastet ein Laufrad darf nicht festsitzen und muss drehbar sein 10 Statorgehäuse mit Hilfe der vier Inbusschrauben wieder an Pumpengehäuse montieren strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4...
