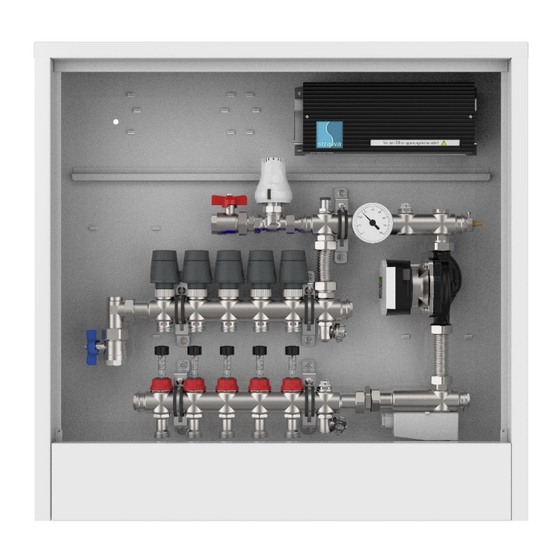

Strawa COMFORT REGELSTATION FBR-63-V-CA-E Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für COMFORT REGELSTATION FBR-63-V-CA-E:
- Bedienungsanleitung (11 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Strawa COMFORT REGELSTATION FBR-63-V-CA-E
Inhaltszusammenfassung für Strawa COMFORT REGELSTATION FBR-63-V-CA-E
- Seite 1 Bedienungsanleitung • Stand 10-2023 strawa COMFORT REGELSTATION FBR-63-V-CA-E Artikelnummer: 53032053xx WARENGRUPPE www.strawa.com/produkt/53032053xx strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen • • Telefon: +49 36256 8661-0 info@strawa.com www.strawa.com...
-
Seite 2: Inhaltsverzeichnis
STRAWATHERM STELLANTRIEB 230 V / 24 V COMFORT STRAWALOGIX RT-STA 230 V KLEMMLEISTE BESCHREIBUNG FESTWERTREGELSET PUMPE WILO-PARA strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com Erstellungsdatum: 09.11.2023... -
Seite 3: Beschreibung
1032 x 710 1182 x 710 1182 x 710 1182 x 710 B x H in mm strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com Erstellungsdatum: 09.11.2023... -
Seite 4: Comfort-Aufputz-Verteilerschrank Ca
Bauhöhe 710 - 840 mm Bautiefe 125 mm Breite siehe Maßtabelle Maß 1032 1182 1482 1131 1431 strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com Erstellungsdatum: 09.11.2023... -
Seite 5: Bestimmungsgemäßer Einsatz
Der Schrank erfüllt keine Anforderungen der Feuerwiderstandsklassen F30, F60, F90 usw. Bei bestehenden Brandschutzanforderungen wird empfohlen, den Verteilerschrank mit feuerfestem Material (z.B. Gipskarton o.ä.) zu verkleiden. strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com... -
Seite 6: Anschlussgarnitur Vertikal
Kugelhähne keine Wartung. Wir empfehlen jedoch, die Kugelhähne mindestens einmal pro Jahr zu bedienen, um dauerhaft die optimale Funktionstüchtigkeit zu erhalten. Diese setzt eine einwandfreie Wasserqualität, sowie den korrekten Einbau voraus. strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com... -
Seite 7: Fb-Anschlussverteiler E-Class
25 kW bei ΔT 10 K max. Volumenstrom 2,14 m³/h max. Betriebstemperatur -10 bis 70 °C max. Betriebsdruck 4 bar Diagramme strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com Erstellungsdatum: 09.11.2023... - Seite 8 Schaugläsern stellen keine Funktionsbeeinträchtigung des Durchflussanzeigers Regolux ® dar, können aber auf eine unzureichende Qualität des Anlagenwassers hinweisen. Eine Reinigung des Durchflussanzeigers Regolux ® ist nicht vorgesehen. strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com...
-
Seite 9: Strawatherm Stellantrieb 230 V / 24 V
Ausdehnungssystem des Stellantriebes beheizt. Nach Ablauf der Totzeit erfolgt der gleichmäßige Öffnungsvorgang. Bei Spannungsunterbrechung schließt der Stellantrieb nach Ablauf der Totzeit durch Abkühlung des Ausdehnungssystems. strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com... - Seite 10 Die Anforderungen der DIN 4109 / VDI 4100 und der VDE 0100 701 sind einzuhalten. 0 - 50°C ca. 3 Min. strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com Erstellungsdatum: 09.11.2023...
-
Seite 11: Comfort Strawalogix Rt-Sta 230 V Klemmleiste
8 Sensoren ist auch die Wahl der Anschlussklemmen frei. Nach Abschluss der Befestigung aller Kabel und der Klemmleiste werden die Adern abisoliert und in den Anschlussklemmen aufgelegt. strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com... -
Seite 12: Verdrahten Der Klemme Hkf, Externer Temperatur- Oder Taupunktsensor
„7“ Sensor (Raumthermostat) „Raum 7“ * „8“ Sensor (Raumthermostat) „Raum 8“ * * (nur bei strawalogiX RT8-STA14) OFF = Werkseinstellung strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com Erstellungsdatum: 09.11.2023... - Seite 13 Estrichaufheizens, kann die Pumpenlogik mit Hilfe einer einadrigen Brückenklemmung (L und S) erfolgen, bevor Raumthermostate angeschlossen sind. strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com Erstellungsdatum: 09.11.2023...
-
Seite 14: Beschreibung Festwertregelset
Sicherheitstemperaturbegrenzer am Regelset verbaut, dieser schaltet bei der eingestellten Maximaltemperatur von 60 °C die Pumpe ab, und bei Abkühlung auf etwa 47 °C selbstständig wieder ein. strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com... - Seite 15 Luft in der Anlage oder in der Umwälzpumpe → Festwertregelset bzw. Heizkreisverteiler entlüften, • Entlüftungsprogramm der Pumpe aktivieren strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com Erstellungsdatum: 09.11.2023...
-
Seite 16: Pumpe Wilo-Para
Stecker am Steckeranschluss des Regelmoduls anschließen, bis er einrastet (2). Kabelbelegung 1 gelb/ grün PE 2 blau 3 braun strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com Erstellungsdatum: 09.11.2023... - Seite 17 Mit dem 9. Tastendruck ist die Werkseinstellung Der elektrische Anschluss (Konstant-Drehzahl/ Kennlinie III) wieder erreicht. darf nie nach oben zeigen. strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com Erstellungsdatum: 09.11.2023...
-
Seite 18: Außerbetriebnahme Und Wartung
Komponenten, Pumpe umgehend stillsetzen: Pumpe von der Spannungsversorgung trennen und Fachhandwerker kontaktieren. Pumpe regelmäßig vorsichtig mit trockenem Staubtuch von Verschmutzungen befreien (keine Verwendung von Flüssigkeiten oder aggressiven Reinigungsmitteln). strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen Technische Änderungen vorbehalten Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com...
