4.7
Zubehör
Informationen zu passendem Zubehör, Produktkatalog
4.8
Steuerung
In diesem Kap. wird die Steuerung und die Niveauschaltung erklärt.
4.8.1
Übersicht der Bedien- und Anzeigeelemente
Folgenden Abb. zeigt den Aufbau der Steuerung bzw. die Lage der einzelnen Bedien-
und Anzeigeelemente und ermöglicht eine eindeutige Zuordnung der Beschreibungen in
den weiteren Kap.
11
10
menu
9
8
7
6
enter
1 = LED: Störung Pumpe 1
bzw. 2
2 = LED: Hochwasseralarm
3 = LED: Betrieb Pumpe 1
bzw. 2
4 = LED: Störung allgemein
5 = LED: Betriebsart P1 bzw.
P2

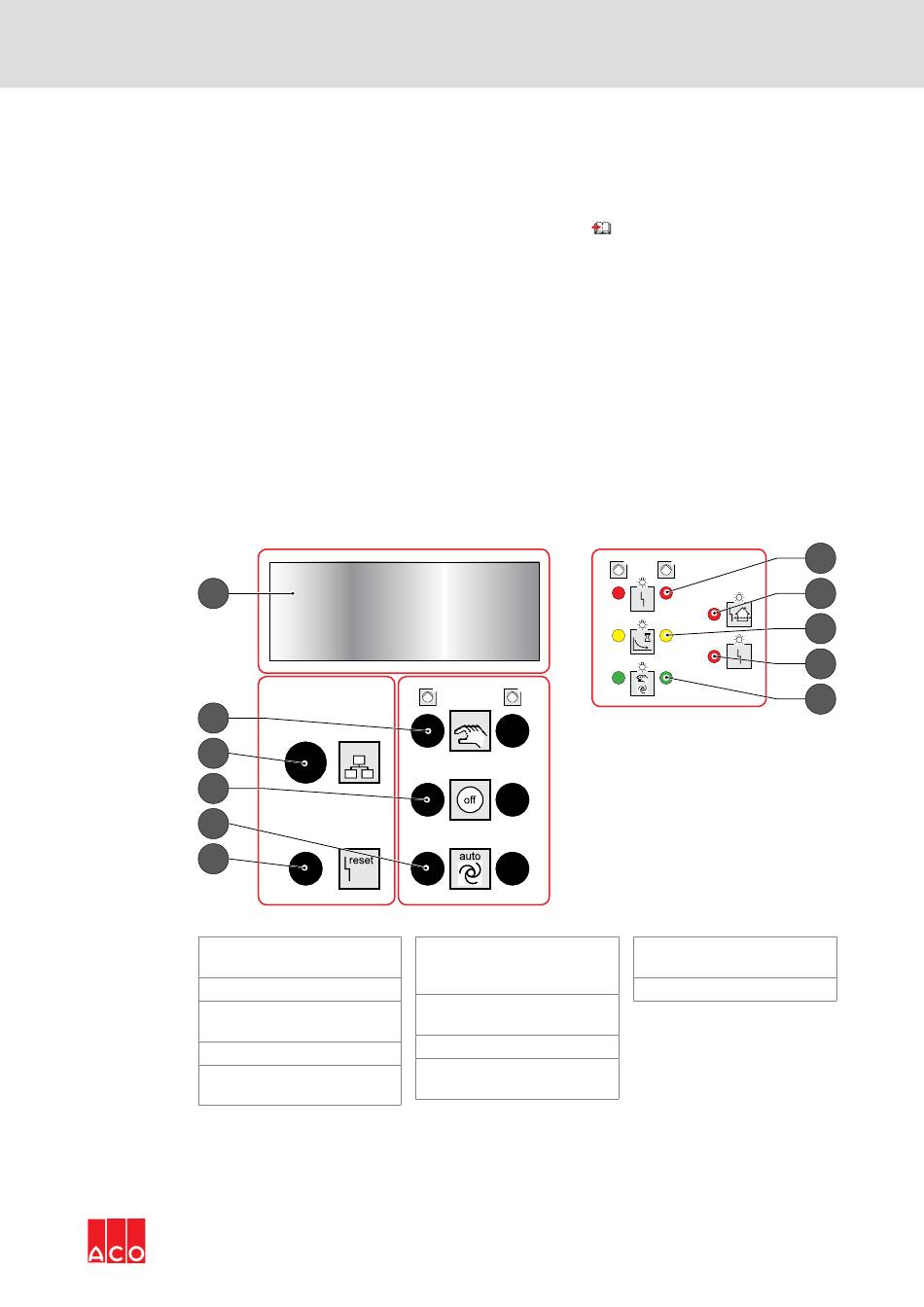

Abb. 4: Bedienung Steuerung
P1
P2
manual
6 = Taster: Quittierung der
Störung und Einstellung
der Werte
7 = Taster: Automatischer
Betrieb P1 bzw. P2
8 = Taster: Aus P1 bzw. P2
9 = Drehknopf: Anzeige/
Menüauswahl
Produktbeschreibung
www.aco-haustechnik.de.
P1
P2
Beachten Sie die Betriebsanleitung!
Read operating manual!
10 = Taster: Handbetrieb P1
bzw. P2
11 = Anzeigenfeld
