Installation électrique
Alimentation électrique
Protection
RCD
Préinstallation
> Poser un câble fixe pour l'alimentation électrique :
• poser en amont un fusible séparé et un disjoncteur
de protection de courant de fuite (RCD)
• poser en amont un interrupteur principal à coupure
sur tous les pôles, en dehors des zones de protection
prescrites (0-2)
• Le câble doit dépasser de 3000 mm
> Poser le câble pour le potentiel de compensation :
• Le câble doit dépasser de 3000 mm
15

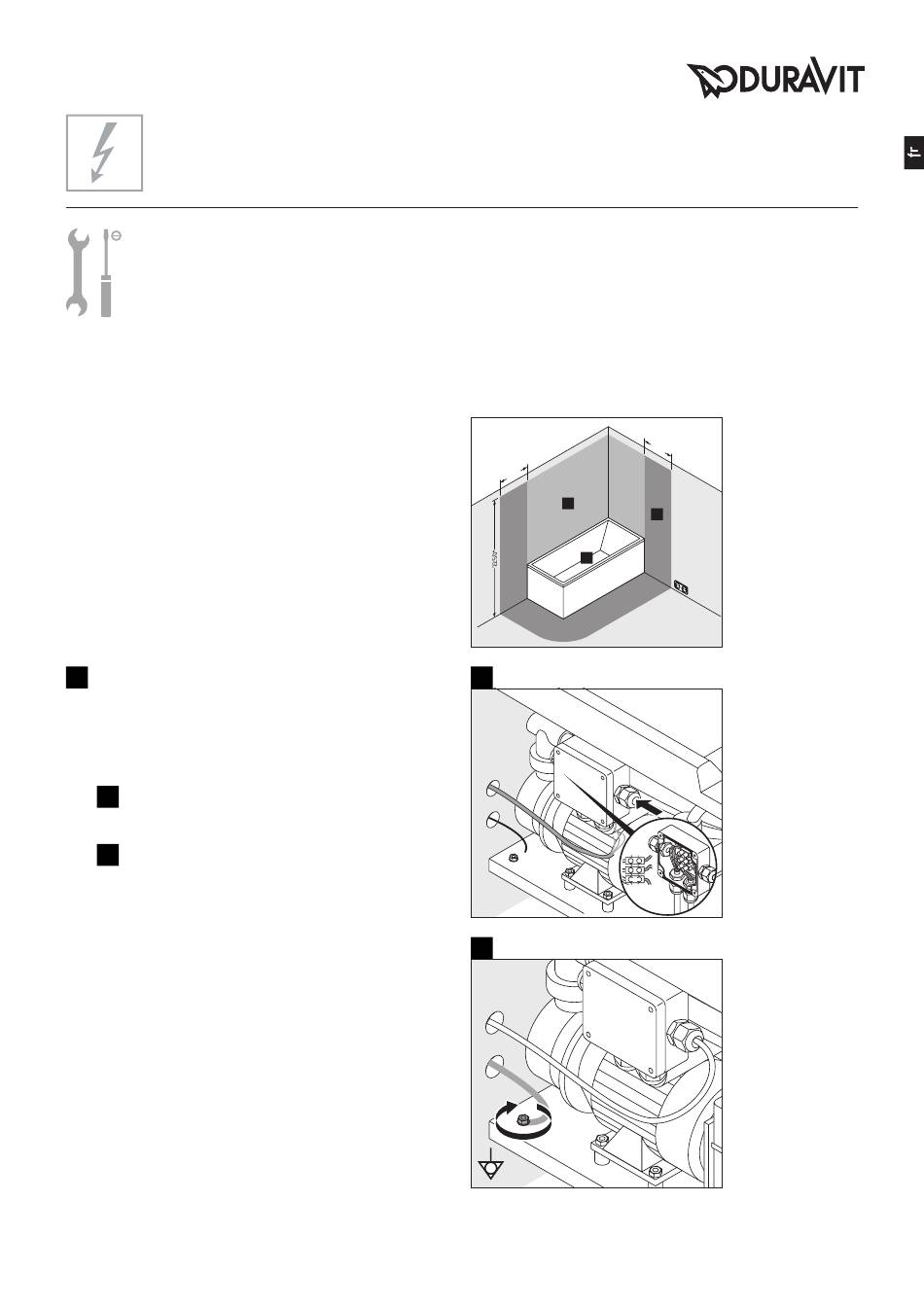

Raccorder la baignoire balnéo (graphique 15)
REMARQUE ! Eviter les dysfonctionnements !
• Ne pas relier les câbles à l'aide de serre-câbles.
• Le câble d'alimentation ne doit pas être posé
parallèlement aux câbles de commande.
I
Raccorder le câble d'alimentation à la prise
secteur.
II
Raccorder le câble pour la liaison équipotentielle
à la baignoire balnéo.
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 VCA
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 VCA
I = 16 A
N
≤ 30 mA
I
ΔN
Zones de protection selon DIN VDE 0100-701
0
6 0
1
0
I
L
N
PE
II
6 0
0
2
* ou la hauteur de
la tête de douche /
sortie d'eau la plus
élevée ; en fonction
de ce qui est plus
élevé
