Instalacja elektryczna

Zasilanie elektryczne
Bezpiecznik
RCD
Przed instalacją
> Ułożyć stały przewód zasilający:
• zainstalować oddzielny bezpiecznik
oraz wyłącznik różnicowoprądowy (RCD)
• zainstalować wyłącznik główny odłączający wszyst-
kie bieguny poza określonymi strefami ochronnymi
(0 - 2)
• Wyprowadzić przewód 3000 mm
> Ułożyć przewód wyrównania potencjałów:
• Wyprowadzić przewód 3000 mm
15

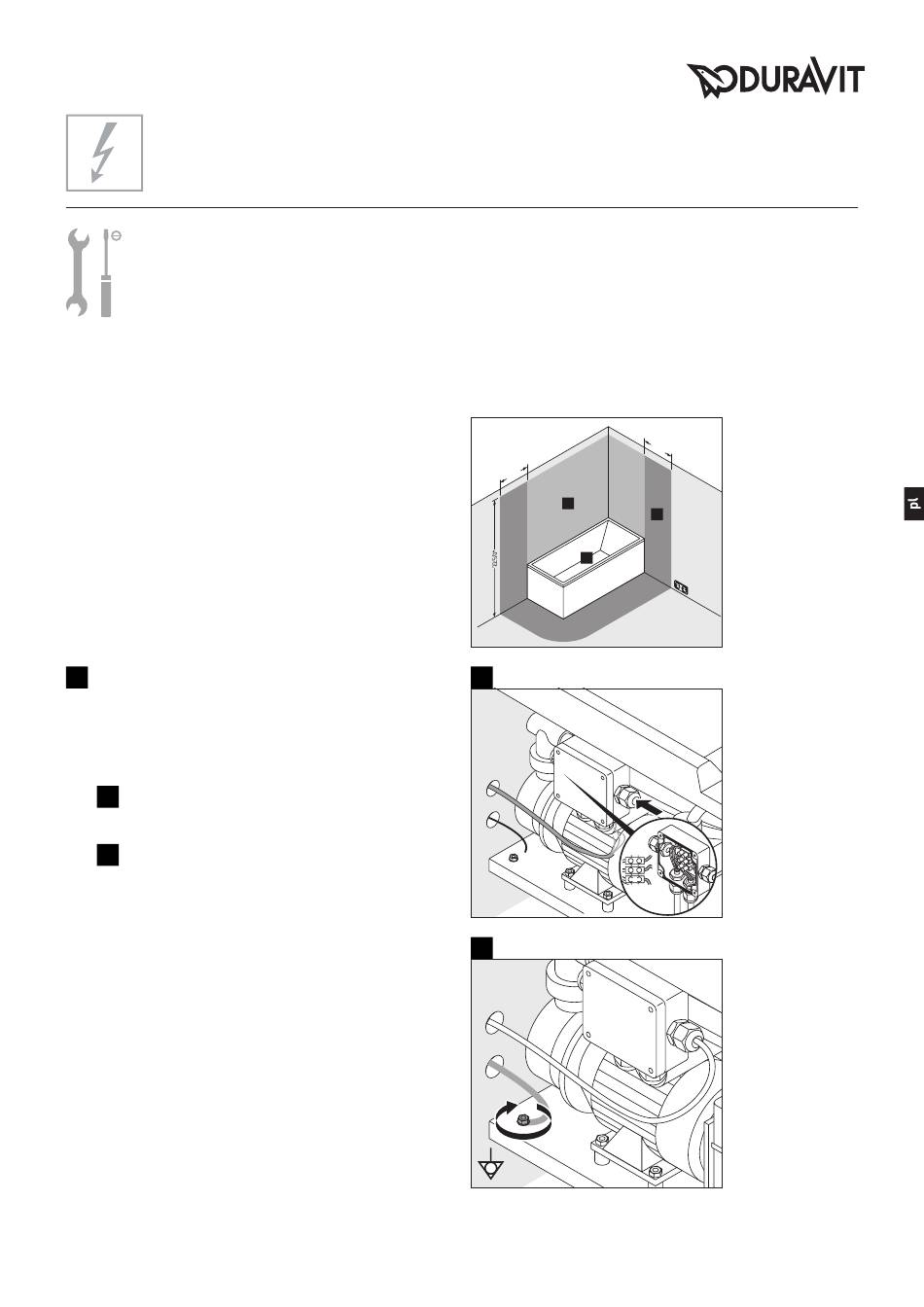

Podłączanie wanny z hydromasażem (rys. 15)
WSKAZÓWKA! Unikać zakłóceń działania!
• Nie wiązać przewodów opaskami kablowymi.
• Przewodu zasilającego nie układać równolegle z
przewodami sterowania.
I
Przewód zasilający podłączyć do gniazda
sieciowego.
II
Podłączyć przewód wyrównania potencjałów do
wanny z hydromasażem.
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I = 16 A
N
≤ 30 mA
I
ΔN
Strefy ochronne wg DIN VDE 0100-701
0
6 0
1
0
I
L
N
PE
II
6 0
0
* albo wysokość
2
najwyższej
zamontowanej
na stałe głowicy
natryskowej /
wylewki; zależnie
od tego, co jest
wyżej
