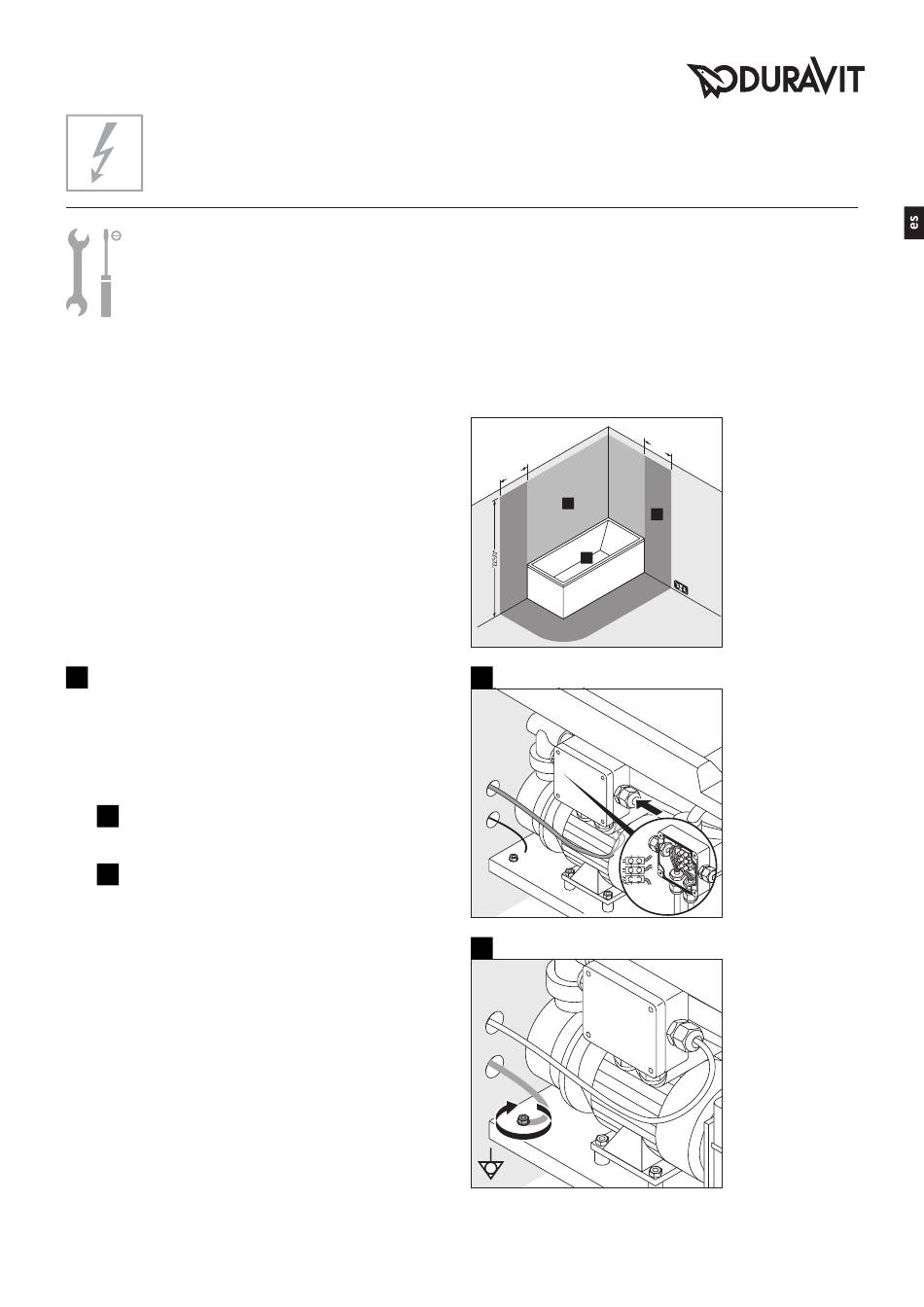

Instalación eléctrica
Suministro eléctrico
Fusible
DDR
Preinstalación
> Colocar el cable para el suministro eléctrico bien
fijado:
• instalar por separado un fusible y un dispositivo
diferencial (DDR)
• instalar un interruptor principal omnipolar fuera de
las zonas de seguridad 0, 1 y 2
• Dejar que el cable de alimentación sobresalga
3.000 mm
> Instalar el cable de conexión equipotencial:
• Dejar que el cable sobresalga 3.000 mm
15
Fijar el sistema de hidromasaje (imagen 15)
¡ADVERTENCIA! Para evitar los fallos de
funcionamiento
• No atar los cables juntos con una brida.
• No colocar el cable de alimentación paralelo a los
cables de mando.
I
Conectar el cable de alimentación a la toma de
corriente.
II
Enchufar a la bañera de hidromasaje el cable de
compensación de potencia.
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I = 16 A
N
≤ 30 mA
I
ΔN
Zonas de protección según la norma DIN VDE 0100-701
0
6 0
1
0
I
L
N
PE
II
6 0
0
2
* o la altura del
rociador superior/
salida de agua
situada a mayor
altura, dependiendo
de lo que esté más
arriba
