MONTAGE

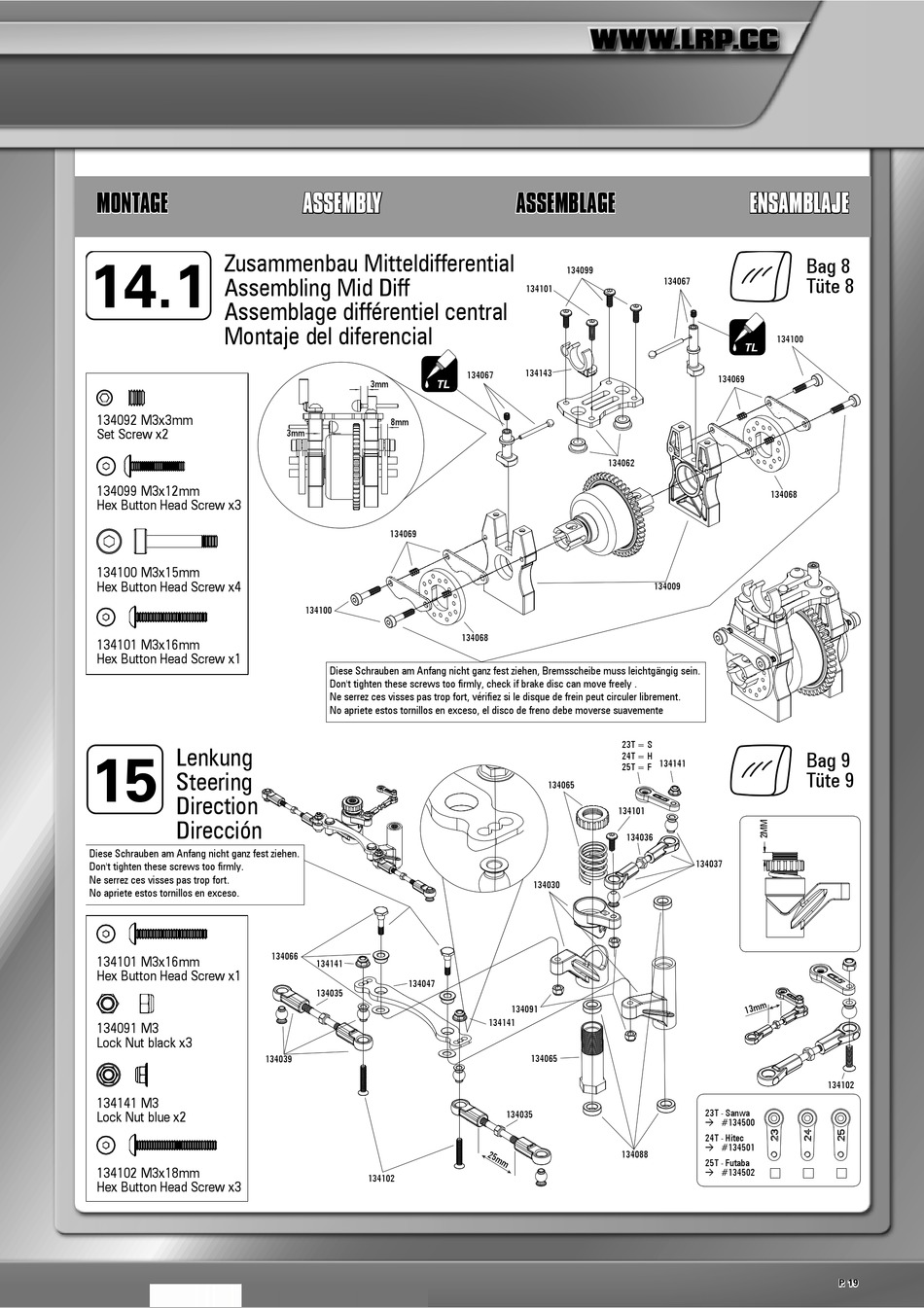

14.1
Zusammenbau Mitteldifferential
Assembling Mid Diff
Assemblage différentiel central
Montaje del diferencial
134092 M3x3mm
Set Screw x2
134099 M3x12mm
Hex Button Head Screw x3
134100 M3x15mm
Hex Button Head Screw x4
134101 M3x16mm
Hex Button Head Screw x1
15
Lenkung
Steering
Direction
Dirección
Diese Schrauben am Anfang nicht ganz fest ziehen.
Don't tighten these screws too firmly.
Ne serrez ces visses pas trop fort.
No apriete estos tornillos en exceso.
134101 M3x16mm
Hex Button Head Screw x1
134091 M3
Lock Nut black x3
134141 M3
Lock Nut blue x2
134102 M3x18mm
Hex Button Head Screw x3
ASSEMBLY
3mm
8mm
3mm
134069
134100
Diese Schrauben am Anfang nicht ganz fest ziehen, Bremsscheibe muss leichtgängig sein.
Don't tighten these screws too firmly, check if brake disc can move freely .
Ne serrez ces visses pas trop fort, vérifiez si le disque de frein peut circuler librement.
No apriete estos tornillos en exceso, el disco de freno debe moverse suavemente
134066
134141
134047
134035
134039
134102
ASSEMBLAGE
134099
134101
134143
134067
134062
134068
23T = S
24T = H
25T = F
134065
134101
134036
134030
134091
134141
134065
134035
134088
ENSAMBLAJE
Bag 8
Tüte 8
134067
134100
134069
134068
134009
Bag 9
134141
Tüte 9
134037
134102
23T - Sanwa
#134500
24T - Hitec
#134501
25T - Futaba
#134502
P . 19
