Motorola RMN5107 Bedienungsanleitung
Compact and heavy duty microphones
Verwandte Anleitungen für Motorola RMN5107
Inhaltszusammenfassung für Motorola RMN5107
- Seite 57 VORWORT Produktsicherheit und Einhaltung der Strahlenschutzbedingungen Lesen Sie vor Benutzung dieses Produkts die mit Ihrem Funkgerät mitgelieferte Beilage über Produktsicherheit und VORSICHT! Funkfrequenzstrahlung und die darin enthaltene Betriebsanleitung. ACHTUNG! Zur Erfüllung der FCC- Strahlenschutzbedingungen sind die am Kfz-Funkgerät angeschlossenen Mikrofone ausschließlich für den beruflichen Einsatz bestimmt.
-
Seite 58: Installation

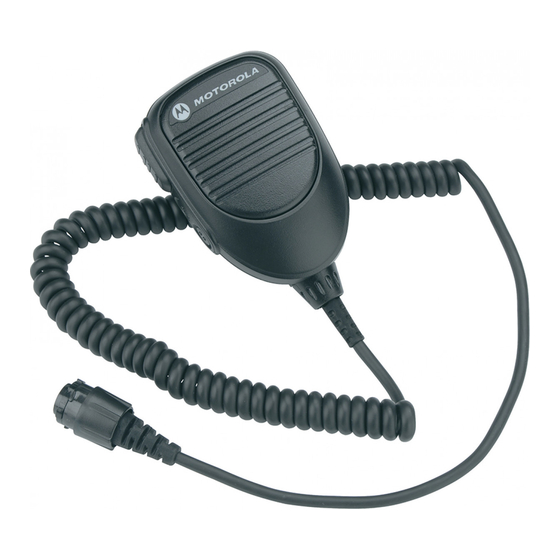

EINLEITUNG Das Kompaktmikrofon RMN5107 und das Hochleistungsmikrofon RMN5111 stellen eine praktische Kommunikationshilfe dar. Beide umfassen jeweils ein Mikrofon mit einer Sendetaste (PTT-Taste) als einteiliges, handgehaltenes Zubehör. Beide Mikrofone werden mit einem Spiralkabel mit Zugentlastung, einer Aufhängung mit Befestigungselementen (HLN9073) und einem Stecker für direkten Anschluss an das... - Seite 59 FAHRZEUGE MIT AIRBAGS Airbags blähen sich mit gewaltigem Druck auf. In WARNHINWEIS W A R N I N G Bereichen oberhalb des Airbag oder im Auslösebereich selbst dürfen KEINE Gegenstände, einschließlich Funkgeräte, abgelegt oder installiert werden. Wird eine Kommunikationseinrichtung an ungeeigneter Stelle installiert, kann dies beim Auslösen des Airbags zu schweren Verletzungen führen.
-
Seite 60: Anbringen Der Aufhängung
Anbringen der Aufhängung Wenn der Installationsort bestimmt worden ist, gehen Sie wie folgt vor: 1. Vergewissern Sie sich, dass die ausgewählte Installationsfläche für die Anbringung von Halterung und Mikrofon geeignet ist. 2. Benutzen Sie das Unterteil der Aufhängung als Schablone zum Markieren und Bohren von zwei Löchern mit je 3 mm Durchmesser. -
Seite 61: Programmierbare Tasten
MIKROFONBETRIEB Senden Zum Senden über Ihr Mikrofon: 1. Halten Sie das Mikrofon in etwa fünf Zentimeter Entfernung vor Ihrem Mund. 2. Drücken Sie die Sendetaste. 3. Sprechen Sie direkt in die Mikrofonschlitze in der Mikrofonvorderseite. 4. Geben Sie die Sendetaste zum Zuhören frei. -
Seite 62: Austauschen Des Spiralkabels
2. Ziehen Sie das Kabel aus dem Unterteil des Mikrofons und von ihm ab. Das Ersatzkabel wird in umgekehrter Reihenfolge angebracht. SERVICE Abgesehen von den austauschbaren Anschlusskabeln können die Kompakt- und Hochleistungsmikrofone RMN5107 und RMN5111 nicht repariert werden. Bestellen Sie bei Bedarf ein Ersatzmikrofon. - Seite 63 Die folgenden Ersatzteile sind über Ihren Motorola Solutions Vertriebspartner erhältlich. Beschreibung Teile-Nr. Ersatz-Anschlusskabel, RLN6276 Kompaktmikrofon Ersatz-Anschlusskabel, RLN6277 Hochleistungsmikrofon...
