LOW PROFILE LED LCD TV
UNIVERSAL WALL MOUNT
2
VESA300x300
VESA400x400
U
T
S

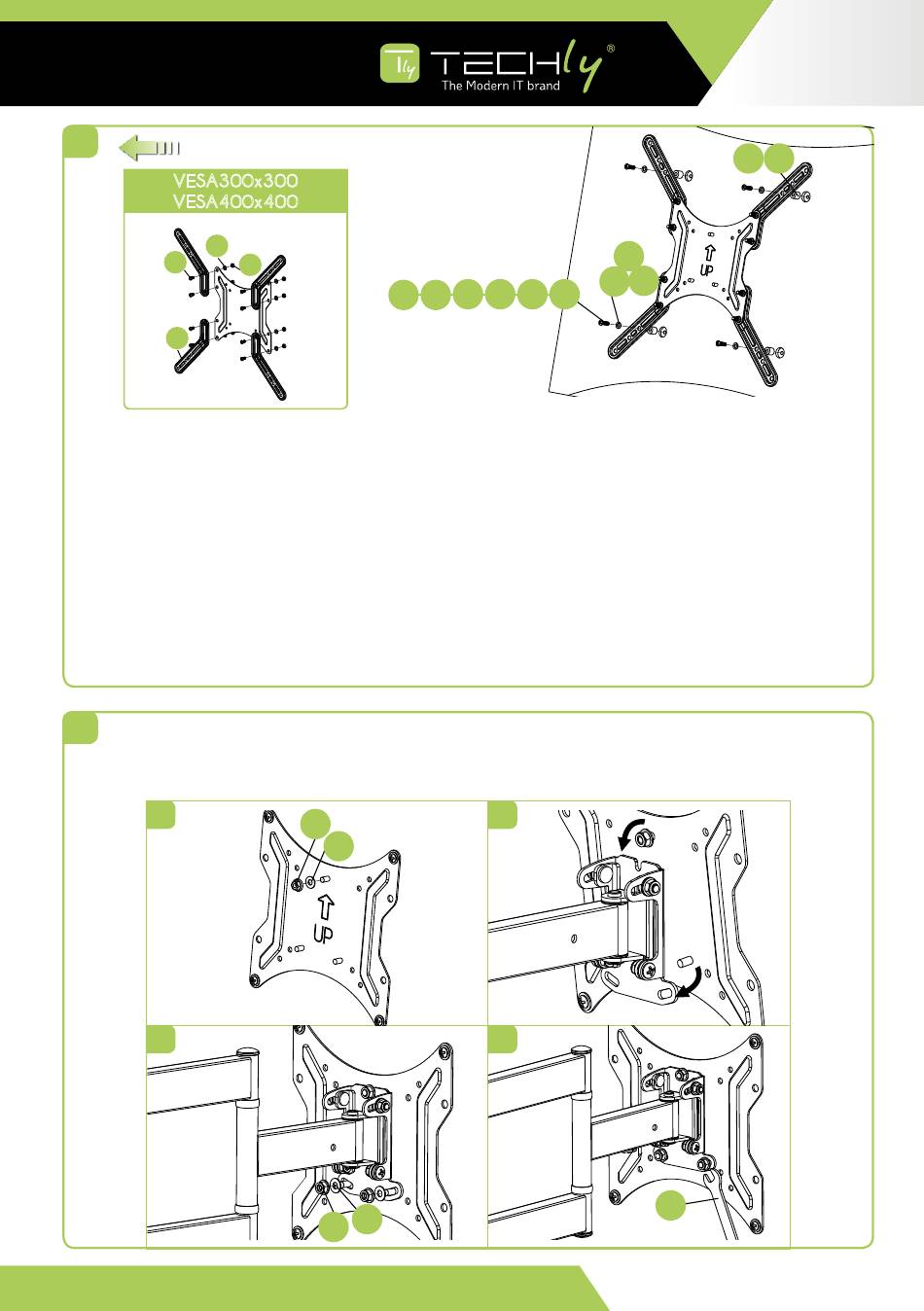

EN First of all, make sure the diameter and length of the screws
(d,e,f,g,h,i) your TV requires. Once you have determined the
correct diameter and length, you will thread the screw into the
TV using the correct Washer (j,k,l). Use the Spacer (m,n) only if
the bolts are too longer.
IT Prima di tutto, verificate il diametro e la lunghezza delle viti (d,
e, f, g, h,i) richieste dalla vostra TV. Appena avete determinato
il diametro e la lunghezza corretti, poteta avvitare le viti alla TV
usando la rondella corretta (j, k, l). Utilizzate i distanziali (m, n)
solo se le viti sono troppo lunghe.
DE Stellen Sie zuerst Durchmesser und Länge der benötigten
Schrauben (d, e, f, g, h, i). Haben Sie diese identifiziert, befestigen
Sie bitte den Fernseher mit der passenden Schraube. Verwenden
Sie dabei auch die richtigen Unterlegscheibe. (j, k, l). Den
Abstandhalter (m, n) benötigien Sie nur bei zu langen Schrauben.
3
EN Mounting the TV to the wall plate
IT Montare la TV alla staffa a muro
DE Montage des TV an die Wandplatte
3.1
3.3
V
D
O
P
P
O
F G H I
E
FR Vérifier avant tout le diamètre et la longueur des vis (d, e, f,
g, h, i) nécessaire pour installer votre TV. A ce point, choisir la
rondelle correcte (j, k, l) et visser. Utiliser les distantiels (m, n)
seulement si les vis sont trop longues.
4
4
ES Como primera cosa, controlar el diámetro y la longitud de
los tornillos (d, e, f, g, h, i) que la tele necesita. Tras haber
determinado el diámetro y la longitud correcta, se le pase el
tornillo en el televisor con el arandela correcta (j, k, l). Utilice la
Spacer (m, n) sólo si los tornillos son demasiado largo.
PL Należy upewnić się, że średnica oraz długość dostępnych śrub
(d,e,f,g,h,i) jest odpowiednia do TV. Po ustaleniu odpowiedniej
średnicy oraz długości, śruby należy przykręcić do TV używając
odpowiednich podkładek (j,k,l). Jeśli śruby są zbyt długie,
należy użyć dystansów (m,n).
FR Installation du téléviseur à la plaque murale
ES Montaje del televisor a la placa de pared
PL Mocowanie TV do uchwytu ściennego
3.2
3.4
M N
J
K L
1
2
C
