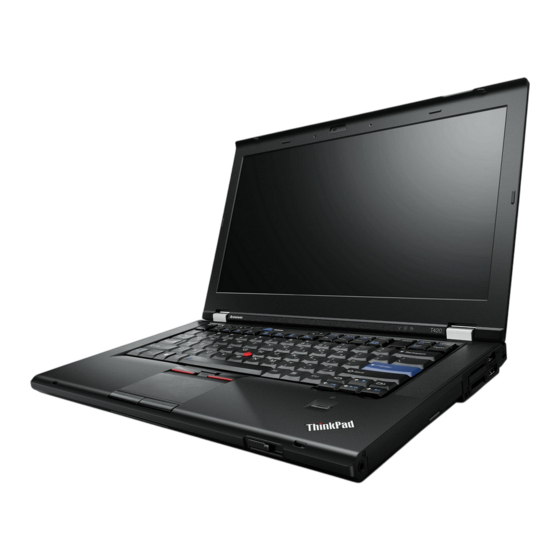

Seite 1 Benutzerhandbuch ThinkPad T420 und T420i...
Seite 2 • Anhang C „Bemerkungen“ auf Seite 277 Das Handbuch Sicherheit und Garantie und die Informationen zur Verwendung von Einheiten finden Sie auf der Website. Um sie anzuzeigen, rufen Sie http://www.lenovo.com/support auf und klicken auf User Guides and Manuals (Benutzerhandbücher und andere Handbücher).
Seite 3: Inhaltsverzeichnis
Fingerprint Software... Integrierte Kamera verwenden ..Lenovo ThinkVantage Tools ..ThinkLight-Funktion verwenden ..
Seite 4 Kapitel 4. SIM-Karte austauschen ... Sicherheitseinrichtungen ..97 Solid-State-Laufwerk austauschen ..Sicherheitsschloss anbringen ..Kapitel 7.
Seite 5 ....Wiederverwertbarkeit ..Bevor Sie Lenovo kontaktieren ..Hinweise zu Elektro- und Elektronikaltgeräten (WEEE) für die Europäische Union .
Seite 6 Benutzerhandbuch...
Seite 7: Wichtige Informationen
Druckern und anderen elektronischen Geräten so, dass sie nicht vom Computer oder von anderen Objekten eingeklemmt werden, Benutzer nicht über die Kabel stolpern oder darauf treten können und der Betrieb des Computers nicht auf andere Weise behindert wird. © Copyright Lenovo 2011...
Seite 8: Wichtige Sicherheitshinweise
Beachten Sie alle Informationen, die im Lieferumfang Ihres Computers enthalten sind, und bewahren Sie sie auf. Durch die Informationen in diesem Dokument werden die Bedingungen Ihrer Kaufvereinbarung oder der begrenzten Lenovo Garantie nicht außer Kraft gesetzt. Weitere Informationen finden Sie im Handbuch Sicherheit und Garantie, das im Lieferumfang Ihres Computers enthalten ist.
Seite 9: Situationen, Die Sofortige Maßnahmen Erfordern
Ursache selbst herauszufinden. Wenden Sie sich an das Customer Support Center, um weitere Anweisungen zu erhalten. Eine Liste der Telefonnummern für Service- und Unterstützungsleistungen finden Sie auf der folgenden Website: http://www.lenovo.com/support/phone. Überprüfen Sie in regelmäßigen Abständen, ob Ihr Computer und die zugehörigen Komponenten Schäden, Verschleißspuren oder Anzeichen eines Sicherheitsrisikos aufweisen.
Seite 10: Sicherheitsrichtlinien
Kunden zugelassen sind, werden als CRUs (Customer Replaceable Units - durch den Kunden austauschbare Funktionseinheiten) bezeichnet. Lenovo stellt Dokumentation mit Anweisungen zur Verfügung, wenn der Kunde diese CRUs selbst ersetzen kann. Befolgen Sie bei der Installation oder beim Austauschen von Teilen sorgfältig alle Anweisungen.
Seite 11: Netzkabel Und Netzteile
Produkts genügen. Überlasten Sie diese Einheiten niemals. Wenn eine Verteilerleiste verwendet wird, sollte die Belastung den Eingangsspannungsbereich der Verteilerleiste nicht überschreiten. Wenden Sie sich für weitere Informationen zu Netzbelastungen, Anschlusswerten und Eingangsspannungsbereichen an einen Elektriker. © Copyright Lenovo 2011...
Seite 12: Netzstecker Und Steckdosen
Netzstecker und Steckdosen Gefahr Wenn eine Netzsteckdose, die Sie verwenden möchten, Anzeichen einer Beschädigung oder Korrosion aufweist, verwenden Sie die Netzsteckdose erst nachdem sie von einem qualifizierten Elektriker ausgetauscht wurde. Verbiegen oder verändern Sie den Netzstecker nicht. Wenn der Netzstecker beschädigt ist, wenden Sie sich an den Hersteller, um Ersatz zu erhalten.
Seite 13: Externe Einheiten
Produkten wie etwa bei Notebook-Computern aufladbare Akkus verwendet, um das System auch unterwegs mit Strom zu versorgen. Batterien und Akkus, die im Lieferumfang des Lenovo Produkts enthalten sind, wurden auf Kompatibilität getestet und sollten nur durch von Lenovo zugelassene Komponenten ersetzt werden.
Seite 14 Gefahr Zerlegen oder verändern Sie den Akku nicht. Der Akku kann dabei explodieren, oder Flüssigkeit kann aus dem Akku austreten. Akkus, die nicht von Lenovo zum Gebrauch angegeben sind, oder zerlegte oder veränderte Akkus sind von der Garantie ausgeschlossen. Der wiederaufladbare Akku kann bei unsachgemäßem Austauschen explodieren. Der Akku enthält gefährliche Stoffe.
Seite 15 Sicherheitsbestimmungen beachten. Die folgende Erklärung bezieht sich auf Benutzer in Kalifornien, U.S.A. Informationen zu Perchloraten für Kalifornien: Produkte, in denen CR-(Mangan-Dioxid)-Lithium-Knopfzellenbatterien verwendet werden, können Perchlorate enthalten. Perchloratmaterialien – Eventuell ist eine spezielle Handhabung nötig. Siehe http://www.dtsc.ca.gov/hazardouswaste/perchlorate. © Copyright Lenovo 2011 xiii...
Seite 16: Erwärmung Und Lüftung Des Produkts
Erwärmung und Lüftung des Produkts Gefahr Computer, Netzteile und viele Zubehörgeräte erzeugen Wärme beim Betrieb und beim Aufladen von Akkus. Notebook-Computer können aufgrund ihrer kompakten Größe große Wärmemengen erzeugen. Beachten Sie immer folgende Vorsichtsmaßnahmen: • Wenn der Computer eingeschaltet ist oder der Akku aufgeladen wird, können die Unterseite, die Handauflage und andere Komponenten des Computers Wärme abgeben.
Seite 17: Sicherheitshinweise Zur Elektrischen Sicherheit
Das Netzkabel muss von der Wandsteckdose oder von der Netzsteckdose abgezogen werden, bevor andere Netzkabel installiert werden, die mit dem Computer verbunden werden. Das Netzkabel darf erst dann wieder an die Wandsteckdose oder die Netzsteckdose angeschlossen werden, wenn alle anderen Netzkabel mit dem Computer verbunden sind. © Copyright Lenovo 2011...
Seite 18: Sicherheitshinweise Zu Modems
Sicherheitshinweise zu Modems Gefahr For North America Type: Vorsicht: Um die Gefahr von Feuer zu verringern, nur ein zertifiziertes Telekommunikationsleitungskabel Nr. 26 AWG (American Wire Gauge) oder ein größeres Kabel (beispielsweise Nr. 24 AWG) verwenden, das den einschlägigen Sicherheitsbestimmungen entspricht. Um bei der Verwendung von Telefonanlagen Brandgefahr, die Gefahr eines elektrischen Schlages oder die Gefahr von Verletzungen zu vermeiden, die folgenden grundlegenden Sicherheitshinweise beachten:...
Seite 19: Verwendung Von Kopf- Und Ohrhörern
EN 50332-2 nicht entsprechen, kann aufgrund von erhöhten Schalldruckpegeln eine Gefahr darstellen. Wenn im Lieferumfang Ihres Lenovo Computers Kopfhörer oder Ohrhörer als Set enthalten sind, entspricht die Kombination aus Kopfhörer oder Ohrhörer und aus Computer bereits EN 50332-1. Wenn andere Kopfhörer oder Ohrhörer verwendet werden, stellen Sie sicher, dass die von Ihnen verwendeten Kopfhörer...
Seite 20 Handling the cord on this product or cords associated with accessories sold with this product will expose you to lead, a chemical known to the State of California to cause cancer, and birth defects or other reproductive harm. Wash hands after handling. Bewahren Sie diese Anweisungen auf.
Seite 21: Kapitel 1. Produktüberblick
• „Vorne“ auf Seite 2 • „Ansicht von rechts“ auf Seite 5 • „Ansicht von links“ auf Seite 7 • „Rückansicht“ auf Seite 10 • „Ansicht von unten“ auf Seite 9 • „Statusanzeigen“ auf Seite 11 © Copyright Lenovo 2011...
Seite 22: Vorne
Vorne Abbildung 1. Vorderansicht des ThinkPad T420/T420i Betriebsspannungsschalter LCD-Bildschirm Lesegerät für Fingerabdrücke TrackPoint-Klicktasten TrackPoint-Stift Taste „ThinkVantage“ Anzeigen für Systemstatus und Status der UltraConnect-Antennen für drahtlose Übertragung Stromversorgung (links) Integrierte Kamera Integriertes Mikrofon (links) ThinkLight Integriertes Mikrofon (rechts) Integrierter Stereolautsprecher (links) UltraConnect-Antennen für drahtlose Übertragung...
Seite 23 Wenn der Computer so nicht ausgeschaltet werden kann, halten Sie den Betriebsspannungsschalter zwei Sekunden lang gedrückt. Wenn das System nicht auf Benutzereingaben reagiert und Sie den Computer nicht ausschalten können, halten Sie den Betriebsspannungsschalter für mindestens vier Sekunden gedrückt. Ziehen Sie das Netzteil ab, und entnehmen Sie den Akku, wenn das System auch jetzt nicht zurückgesetzt wird.
Seite 24 Integrierte Kamera Einige Modelle verfügen über eine integrierte Kamera. Sie können diese Kamera zum Aufnehmen von Fotos oder für Videokonferenzen verwenden. Weitere Informationen zur Verwendung der Kamera finden Sie unter „Integrierte Kamera verwenden“ auf Seite 86. ThinkLight Sie können Ihren ThinkPad auch bei ungünstigen Lichtverhältnissen verwenden. ®...
Seite 25: Ansicht Von Rechts
Ansicht von rechts Abbildung 2. ThinkPad T420/T420i - Ansicht von rechts USB-Anschluss Öffnung für das Sicherheitsschloss eSATA-/USB-Kombinationsanschluss ExpressCard-Steckplatz Steckplatz für Lesegerät für Speicherkarten Schalter für Funkverbindung Serial Ultrabay Enhanced Kombinierter Audioanschluss Öffnung für das Sicherheitsschloss Ihr ThinkPad verfügt über eine Öffnung für ein Sicherheitsschloss. Sie können ein Sicherheitskabel bzw.
Seite 26 Weitere Informationen und Anweisungen finden Sie im Abschnitt „Lesegerät für Speicherkarten verwenden“ auf Seite 87. Steckplatz für Lesegerät für Speicherkarten Je nach Modell verfügt Ihr ThinkPad über einen Steckplatz für ein Lesegerät für Speicherkarten. Das Lesegerät für Speicherkarten unterstützt folgende Karten: •...
Seite 27: Ansicht Von Links
Ansicht von links Abbildung 3. ThinkPad T420/T420i - Ansicht von links Lüftungsschlitze (links) Bildschirmanschluss Ethernet-Anschluss DisplayPort-Anschluss USB-Anschluss (links) Smart-Card-Steckplatz Lüftungsschlitze (links) Der interne Lüfter und die Lüftungsschlitze ermöglichen die Kühlung des Hauptprozessors durch Luftzirkulation. Anmerkung: Der Luftstrom darf nicht behindert werden. Achten Sie darauf, dass die Vorderseite des Lüfters nicht durch Gegenstände blockiert ist.
Seite 28 Gefahr Schließen Sie nicht das Telefonkabel an den Ethernet-Anschluss an, da sonst die Gefahr eines elektrischen Schlags besteht. An diesen Anschluss darf nur ein Ethernet-Kabel angeschlossen werden. Der Status der Netzverbindung wird in zwei Anzeigen angezeigt, die sich unten rechts und links vom Anschluss befinden.
Seite 29: Ansicht Von Unten
Ansicht von unten Abbildung 4. Ansicht des ThinkPad T420/T420i von unten Batterie SIM-Kartensteckplatz Andockanschluss DIMM-Steckplatz Festplattenlaufwerk oder Solid-State-Laufwerk Steckplatz für Mini-PCI-ExpressCard für drahtlose WAN-Karte oder mSATA-Solid-State-Laufwerk SIM-Kartensteckplatz Wenn Ihr Computer über eine Funktion für drahtloses WAN verfügt, ist möglicherweise eine SIM-Karte (Subscriber Identification Module) erforderlich, um drahtlose WAN-Verbindungen (Wide Area Network) herzustellen.
Seite 30: Rückansicht
Möglicherweise ist im Steckplatz für die Mini-PCI-ExpressCard Ihres Computers eine Mini-PCI-ExpressCard installiert. Diese Karte ermöglicht die Datenübertragung in einem drahtlosen WAN. Lenovo Technologien werden stetig weiterentwickelt, um Ihnen ausgereifte Systeme zu bieten. Daher sind einige Modelle mit einem mSATA-Solid-State-Laufwerk zur Datenspeicherung ausgestattet.
Seite 31: Statusanzeigen
Modemanschluss oder IEEE 1394-Anschluss • Wenn der Computer über einen Modemanschluss verfügt, kann er über den Modemanschluss eine Telefonverbindung herstellen. Weitere Informationen und Anweisungen finden Sie im Abschnitt „DFÜ-Verbindungen“ auf Seite 75. • Wenn der Computer über einen IEEE 1394-Anschluss verfügt, der zum Anschließen von Einheiten verwendet wird, die mit der IEEE 1394-Schnittstelle kompatibel sind.
Seite 32: Systemstatusanzeigen
Systemstatusanzeigen Zugriff auf ein Laufwerk Ein Festplattenlaufwerk oder ein optionales Laufwerk, z. B. ein Laufwerk in der Ultrabay, wird zum Lesen oder Schreiben von Daten verwendet. Blinkt diese Anzeige, darf der Computer nicht in den Energiesparmodus (Standby) versetzt, die Einheit nicht aus der Position entfernt und der Computer nicht ausgeschaltet werden.
Seite 33: Anzeigen Für Den Status Der Stromversorgung
Anzeigen für den Status der Stromversorgung Der Computer verfügt über Statusanzeigen, die den aktuellen Modus des Computers (Energiesparmodus/Standby, Ruhezustand oder normaler Modus), den Stromversorgungszustand und den Akkuladezustand anzeigen. Im Folgenden sind die Position und die Bedeutung der Anzeigen aufgeführt: Status für Ruhemodus (Bereitschaftsmodus unter Windows XP) •...
Seite 34: Position Wichtiger Produktinformationen
Wenn Ihr Computer über eine Bluetooth-Funktion, eine Funktion für drahtlose LAN-Verbindungen, eine Funktion für drahtlose WAN-Verbindungen und eine WiMAX-Funktion verfügt, können Sie die folgenden Anzeigen verwenden: Bluetooth-Status • Grün: Die Funktion ist aktiviert, die Funkverbindung ist funktionsbereit oder die Daten werden übertragen. •...
Seite 35: Fcc-Kennungsetikett Und Ic-Zertifizierungsetikett
Die Nummer für Maschinentyp und -modell finden Sie auf dem Etikett, wie in der folgenden Abbildung dargestellt: FCC-Kennungsetikett und IC-Zertifizierungsetikett Auf dem Gehäuse Ihres Computers befindet sich keine FCC-Kennung oder IC-Zertifizierungsnummer für die Mini-PCI-ExpressCard. Das FCC-Kennungsetikett und die IC-Zertifizierungsnummer befinden sich an der Karte, die im Steckplatz für Mini-PCI-ExpressCards Ihres Computers installiert ist.
Seite 36: Etikett Für Das Echtheitszertifikat
Wenn der Computer nicht über eine integrierte Mini-PCI-ExpressCard für drahtlose Verbindungen verfügt, können Sie nachträglich eine Mini-PCI-ExpressCard installieren. Führen Sie hierzu die Schritte unter „Mini-PCI-ExpressCard für drahtlose LAN-/WiMAX-Verbindungen installieren und austauschen“ auf Seite 143 oder „Mini-PCI-ExpressCard für drahtloses WAN installieren und austauschen“ auf Seite 151 aus. Etikett für das Echtheitszertifikat Das Etikett für das Echtheitszertifikat des vorinstallierten Betriebssystems ist angebracht.
Seite 37: Funktionen
Das Echtheitszertifikat des Computers ist unten abgebildet: Funktionen Prozessor • Klicken Sie zum Anzeigen der Systemeigenschaften Ihres Computers auf Start, klicken Sie mit der rechten Maustaste auf Computer (unter Windows XP auf Arbeitsplatz) und wählen Sie im Pulldown-Menü den Menüpunkt Eigenschaften aus. Hauptspeicher •...
Seite 38: Technische Daten
• Tasten zur Lautstärkeregelung • Taste zur Lautsprecherstummschaltung • Taste zur Mikrofonstummschaltung Schnittstelle • Anschlüsse für externe Bildschirme (VGA und DisplayPort) • Kombinationsaudioanschluss (Stereokopfhörer und Headset) • 2 USB-Anschlüsse (Universal Serial Bus) • 1 Always On USB-Anschluss • 1 eSATA-/USB--Anschluss (bei einigen Modellen) •...
Seite 39: Betriebsumgebung
Beschädigungen führen. ThinkVantage Technologies und Software Von Lenovo werden auf Ihrem PC nützliche und hilfreiche Softwareanwendungen vorinstalliert, die Sie bei den ersten Schritten unterstützen, Ihnen auch unterwegs ein produktives Arbeiten ermöglichen und Ihre Leistungsfähigkeit sowie die Funktionsfähigkeit Ihres Computers aufrechterhalten. Bei Lenovo finden Sie Angebote zu erweiterten Sicherheitsfunktionen, zu drahtlosen Computereinrichtungen, zu Möglichkeiten der...
Seite 40: Zugriff Auf Anwendungen Unter Windows 7
Verfahren auf Anwendungen zugreifen: • Sie können die Anwendungen über „Lenovo ThinkVantage Tools“ aufrufen. Klicken Sie auf Start ➙ Alle Programme ➙ Lenovo ThinkVantage Tools. Klicken Sie anschließend doppelt auf das entsprechende Symbol der Anwendung, auf die Sie zugreifen möchten.
Seite 41 Text. Anmerkung: Wenn Sie die benötigte Anwendung nicht in der Systemsteuerung finden, öffnen Sie das Lenovo ThinkVantage Tools-Anwendungsfenster und doppelklicken Sie auf das abgeblendete Symbol, um die benötigte Anwendung zu starten. Befolgen Sie die angezeigten Anweisungen. Wenn der Installationsvorgang abgeschlossen ist, wird das Anwendungssymbol aktiviert und in der Systemsteuerung aufgeführt.
Seite 42: Active Protection System
Weitere Informationen finden Sie im Hilfetext zum Programm. Sie können die aktuelle Version von Client Security Solution von der folgenden Website herunterladen: http://www.lenovo.com/support Anmerkung: Wenn Ihr Computer ein Windows 7-Modell ist, ist Client Security Solution nicht auf dem Computer vorinstalliert.
Seite 43: Fingerprint Software
Gehen Sie wie folgt vor, um die Lenovo ThinkVantage Toolbox zu öffnen: • Windows 7: Lesen Sie die Informationen unter „Zugriff auf Anwendungen unter Windows 7“ auf Seite 20. • Windows Vista und Windows XP: Klicken Sie auf Start ➙ Alle Programme ➙ ThinkVantage ➙ Lenovo ThinkVantage Toolbox.
Seite 44: Password Manager
Password Manager Mit dem Programm „Password Manager“ können Benutzer ihre sensiblen und leicht zu vergessenden Anmeldedaten für Anwendungen und Websites, z. B. Benutzer-IDs, Kennwörter oder andere persönliche Daten, verwalten. Gehen Sie wie folgt vor, um den Password Manager zu öffnen: •...
Seite 45: System Update
Stand halten, indem Sie Softwarepakete (ThinkVantage-Anwendungen, Einheitentreiber, UEFI-BIOS-Aktualisierungen und andere Anwendungen von Fremdanbietern) herunterladen und installieren. Zu der Software, die Sie aktualisieren sollten, gehören die Programme von Lenovo, z. B. das Programm „Rescue and Recovery“. Gehen Sie wie folgt vor, um System Update zu öffnen: •...
Seite 46 Benutzerhandbuch...
Seite 47: Kapitel 2. Computer Verwenden
ThinkPad registrieren Wenn Sie Ihren Computer registrieren, werden Informationen in eine Datenbank eingegeben, mit denen Lenovo bei einem Rückruf oder einem anderen schwerwiegenden Fehler mit Ihnen Kontakt aufnehmen kann. Zusätzlich werden an einigen Standorten erweiterte Privilegien und Services für registrierte Benutzer angeboten.
Seite 48 Stellt Sie der Verbindungsaufbau an verschiedenen Standorten vor Probleme? • Informationen zur Fehlerbehebung bei drahtlosen Netzen finden Sie unter der Adresse http://www.lenovo.com/support/faq. • Nutzen Sie die verfügbaren Netzfunktionen mithilfe von „Access Connections“ auf Seite 22. • Weitere Informationen zu den Funktionen für drahtlose Verbindungen finden Sie im Abschnitt „Drahtlose Verbindungen“...
Seite 49: Sondertasten
• Im Abschnitt Kapitel 6 „Einheiten austauschen“ auf Seite 123 finden Sie weitere Informationen zum Austauschen der Einheiten Ihres Computers. • Im Abschnitt Kapitel 7 „Computer erweitern“ auf Seite 161 finden Sie weitere Informationen zur Erweiterung der Funktionen Ihres Computers. Arbeitet der Computer langsamer als zuvor, nachdem Sie ihn bereits einige Zeit lang verwendet haben? •...
Seite 50: Funktionstastenkombinationen
der gleichen Position. Je nach Sprache sind allerdings auf den einzelnen Tasten verschiedene Zeichen angegeben. Wenn der numerische Tastenblock aktiviert ist, halten Sie die Umschalttaste gedrückt, um die Cursor- und Anzeigesteuerungstasten vorübergehend zu verwenden. Anmerkung: Die Funktionen der Cursor- und Anzeigesteuerungstasten sind nicht auf den Tasten angegeben. Funktionstastenkombinationen Mithilfe der Funktionstasten können Sie Funktionen unmittelbar ändern.
Seite 51 Stromsparmodi • Fn+F3 Wählen Sie ein Energieschema (unter Windows XP ebenfalls Energieschema) aus, das mit dem Power Manager erstellt wurde, oder passen Sie die Energiestufe mithilfe der Schiebeleiste an. Wenn Sie diese Tastenkombination drücken, erscheint eine Anzeige zur Auswahl eines Energieschemas. Anmerkung: Wenn Sie sich unter Windows XP mit einer Administrator-ID angemeldet haben und die Tastenkombination Fn+F3 drücken, erscheint die Anzeige zur Auswahl eines Energieschemas.
Seite 52 Weitere Informationen zu den Funktionen zur Stromverbrauchssteuerung erhalten Sie im Abschnitt „Stromverbrauchssteuerung“ auf Seite 41. Präsentationsschema übernehmen • Fn+F7 Präsentationsschema direkt, ohne Starten des Presentation Director, übernehmen Wenn Sie diese Funktion deaktivieren und die Tastenkombination Fn+F7 verwenden möchten, um zwischen den Anzeigen der Computerausgabe umzuschalten, starten Sie das Programm "Presentation Director".
Seite 53 Funktionen für drahtlose Verbindungen aktivieren oder deaktivieren • Fn+F5 Aktivieren oder deaktivieren Sie die Funktionen für drahtlose Netze. Wenn Sie die Tastenkombination Fn+F5 drücken, wird eine Liste mit Funktionen für drahtlose Verbindungen angezeigt. Für jede Funktion in der Liste können Sie den Status der Stromversorgung ändern. Anmerkung: Wenn Sie die Tastenkombination Fn+F5 verwenden möchten, um die Funktion für drahtlose Verbindungen zu aktivieren oder zu deaktivieren, müssen zuvor die folgenden Einheitentreiber auf Ihrem Computer installiert werden:...
Seite 54: Lautstärkeregelung Und Stummschaltung
• Fn+Druck: Hat dieselbe Funktion wie die Systemabfragetaste. • Fn+Taste für numerische Verriegelung: Numerischen Tastenblock aktivieren oder deaktivieren. Die Anzeige für den Num Lock-Modus wird auf dem Bildschirm angezeigt. • Fn+Pause: Hat dieselbe Funktion wie die Unterbrechungstaste. • Fn+Cursortasten: Diese Tastenkombinationen können in Verbindung mit dem Windows Media Player verwendet werden.
Seite 55 2. Klicken Sie auf die Registerkarte Wiedergabe oder die Registerkarte Aufnahme, und klicken Sie dann auf die Einheit, die Sie anpassen möchten. 3. Klicken Sie auf die Schaltfläche Eigenschaften. 4. Klicken Sie auf die Registerkarte Ebenen, und ändern Sie die Lautstärke, indem Sie die Schiebeleiste für die Lautstärkeregelung in die entsprechende Richtung bewegen.
Seite 56: Windows-Taste Und Anwendungstaste
Windows-Taste und Anwendungstaste Folgende zwei Tasten befinden sich auf der Tastatur Ihres Computers: Windows-Taste Wenn Sie diese Taste drücken, wird das Windows-Startmenü angezeigt bzw. ausgeblendet. Wenn Sie diese Taste und eine andere Taste gleichzeitig drücken, wird das Fenster "Systemeigenschaften" oder das Fenster "Computer" (unter Windows XP "Arbeitsplatz") angezeigt. Weitere Informationen hierzu finden Sie in der Hilfe des Windows-Betriebssystems.
Seite 57: Trackpoint-Zeigereinheit Verwenden
• Das TouchPad als Hauptzeigereinheit und den TrackPoint nur für erweiterte Funktionen konfigurieren. Mit dieser Einstellung können alle Grundfunktionen und alle erweiterten Funktionen des TouchPads genutzt werden. Die Verwendung des TrackPoints ist jedoch eingeschränkt, und Sie können nur die Blätterfunktion und die Vergrößerungsfunktion des TrackPoints verwenden. •...
Seite 58 Falls Sie den TrackPoint bisher noch nicht verwendet haben, sind im Folgenden einige nützliche Informationen aufgeführt: 1. Halten Sie die Finger über der Tastatur, und drücken Sie den TrackPoint-Stift leicht mit dem Zeigefinger in die Richtung, in die Sie den Zeiger bewegen möchten. Drücken Sie den TrackPoint-Stift von sich weg, um den Zeiger auf dem Bildschirm nach oben zu bewegen.
Seite 59: Touchpad Verwenden
Anmerkung: Wenn Sie die Tastatur ersetzen, sollten Sie beachten, dass im Lieferumfang einer neuen Tastatur eine Standardkappe enthalten ist. Sie können jedoch die Kappe von der alten Tastatur aufbewahren und für die neue Tastatur verwenden. TouchPad verwenden Das TouchPad besteht aus einem Feld (1) und zwei Klicktasten unter den TrackPoint-Tasten, die sich unterhalb der Tastatur befinden.
Seite 60: Funktionsweise Von Ultranav Und Externer Maus
TouchPad anpassen Gehen Sie wie folgt vor, um das TouchPad anzupassen: 1. Drücken Sie die Tastenkombination Fn+F8. Eine Anzeige für die Einstellungen der UltraNav-Einheit erscheint. 2. Klicken Sie auf Einstellungen verwalten, um das Fenster „Eigenschaften von Maus“ zu öffnen. 3. Klicken Sie auf die Registerkarte UltraNav und fahren Sie mit dem Anpassen des TouchPads fort. Weitere Informationen erhalten Sie in der Hilfe dieses Dienstprogramms.
Seite 61: Ultranav-Symbol Der Taskleiste Hinzufügen
Anmerkung: Sie können das Fenster mit den UltraNav-Eigenschaften auch öffnen, indem Sie in der Taskleiste auf das UltraNav-Symbol klicken. Weitere Informationen und Anweisungen finden Sie im Abschnitt „UltraNav-Symbol der Taskleiste hinzufügen“ auf Seite 41. UltraNav-Symbol der Taskleiste hinzufügen Für einen schnellen Zugriff auf die Eigenschaften der UltraNav-Einheit können Sie der Taskleiste das UltraNav-Symbol hinzufügen.
Seite 62: Akku Aufladen
Das Netzteil, das im Lieferumfang Ihres Computers enthalten ist, besteht aus zwei Grundkomponenten: 1. Dem Transformatorsatz, mit dem der Wechselstrom der Netzsteckdose für den Computer umgewandelt wird. 2. Dem Netzkabel, das mit der Netzsteckdose und dem Transformatorsatz verbunden wird. Achtung: Die Verwendung eines ungeeigneten Netzkabels kann zu schweren Schäden am Computer führen. Gehen Sie wie folgt vor, um das Netzteil zu verwenden.
Seite 63: Akkustrom Verwalten
1. Laden Sie den Akku vollständig auf, bevor Sie ihn verwenden. Der Akku ist vollständig geladen, wenn die Anzeige für den Akkuladezustand bei angeschlossenem Netzteil grün leuchtet. 2. Verwenden Sie den Akku, bis er vollständig entladen ist (d. h. bis die Anzeige für den Akkuladezustand orange blinkt).
Seite 64 Wenn Sie die Funktionen für drahtlose Verbindungen, wie z. B. Bluetooth oder drahtloses LAN, nicht nutzen, schalten Sie diese aus. Auf diese Weise sparen Sie Strom. Drücken Sie zum Ausschalten der Funktionen für drahtlose Verbindungen die Tastenkombination Fn+F5. Wake-up-Funktion aktivieren Wenn Sie den Computer in den Ruhezustand versetzen und die Wake-up-Funktion deaktiviert ist (dies ist die Standardeinstellung), verbraucht der Computer keinen Strom.
Seite 65: Umgang Mit Dem Akku
• Den Akku nicht in Reichweite von Kindern aufbewahren. Der Akku ist ein Gebrauchsgegenstand. Entlädt sich der Akku zu schnell, tauschen Sie den Akku durch einen neuen Akku eines von Lenovo empfohlenen Typs aus. Weitere Informationen zum Austauschen des Akkus erhalten Sie beim Customer Support Center.
Seite 66: Netzverbindung Herstellen
Gefahr Der Akku kann bei unsachgemäßem Einsetzen explodieren. Der Lithium-Akku enthält Lithium und kann bei unsachgemäßer Handhabung oder Entsorgung explodieren. Nur den Akku vom Hersteller oder einen gleichwertigen Akku verwenden. Aus Sicherheitsgründen: (1) Bringen Sie den Akku nicht mit Wasser in Berührung, (2) erhitzen Sie den Akku nicht über 100°C und (3) reparieren oder zerlegen Sie den Akku nicht.
Seite 67 Drahtloses WAN Ein drahtloses WAN deckt einen größeren Bereich ab. Mobilfunknetze werden für die Datenübertragung verwendet, und der Zugriff wird durch einen Netzbetreiber für drahtlose Verbindungen zur Verfügung gestellt. Bluetooth Eine Technologie zum Erstellen eines persönlichen drahtlosen LAN-Netzes. Bluetooth kann Verbindungen zwischen Einheiten auf kurze Distanz herstellen und wird normalerweise verwendet, um Peripheriegeräte mit einem Computer zu verbinden, Daten zwischen Handheld-Computern und PCs zu übertragen oder Einheiten, wie z.
Seite 68: Bluetooth Verwenden
Ihr Computer kann mit einer Funktion für drahtlose Verbindungen aufgerüstet werden. In diesem Fall verfügt der Computer über eine Antenne, die den Zugriff auf ein drahtloses LAN unterstützt, wenn Access Points für drahtlose LANs verfügbar sind. Drahtlose Einheiten erhalten Sie von Lenovo. Weitere Informationen hierzu finden Sie im Abschnitt „ThinkPad-Zusatzeinrichtungen“ auf Seite 161.
Seite 69 Windows XP Wenn Ihr Computer über die Funktionen von Integrated Bluetooth verfügt, können Sie die Funktionen durch Drücken der Tastenkombination Fn+F5 aktivieren oder deaktivieren. Wenn Sie die Tastenkombination Fn+F5 drücken, wird eine Liste mit Funktionen für drahtlose Verbindungen angezeigt. Sie können die Bluetooth-Funktionen durch Klicken auf die betreffende Funktion aktivieren oder deaktivieren.
Seite 70 • Bluetooth-Konfiguration unter den Systemsymbolen in der Taskleiste Gehen Sie wie folgt vor, um die Bluetooth-Funktionen zu verwenden: 1. Klicken Sie auf dem Desktop doppelt auf das Symbol für Bluetooth-Umgebung. 2. Klicken Sie unter Windows XP unter „Bluetooth-Tasks“ doppelt auf Geräte im Bereich anzeigen. Die für Bluetooth aktivierten Einheiten werden in einer Liste angezeigt.
Seite 71 1. Drücken Sie die Tastenkombination Fn+F5, um Bluetooth einzuschalten. 2. Klicken Sie auf Start ➙ Ausführen. 3. Geben Sie C:\SWTOOLS\Drivers\TPBTooth\Setup.exe ein (oder geben Sie den vollständigen Pfad zur Datei „setup.exe“ ein, die Sie von http://www.lenovo.com/support heruntergeladen haben), und klicken Sie anschließend auf OK. 4. Klicken Sie auf Weiter.
Seite 72 8. Klicken Sie auf OK, um die Treibersignatur zu akzeptieren. 9. Klicken Sie auf Fertig stellen. 10. Starten Sie den Computer gegebenenfalls erneut. Wenn Sie vor der Installation von ThinkPad Bluetooth with Enhanced Data Rate Software die Bluetooth-Funktion nicht eingeschaltet haben (d. h. wenn Sie Schritt 1 übersprungen haben), ersetzen Sie den Bluetooth-Treiber wie folgt: 1.
Seite 73: Status Der Drahtlosen Verbindung Überprüfen
Status der drahtlosen Verbindung überprüfen Zustandsanzeiger für Access Connections (Windows 7) Wenn auf Ihrem Computer Windows 7 ausgeführt wird, werden über den Zustandsanzeiger für Access Connections in der Taskleiste die Signalstärke und der Status der drahtlosen Verbindung angezeigt. Anmerkung: Um den Zustandsanzeiger für Access Connections in der Taskleiste anzuzeigen, lesen Sie die entsprechenden Informationen in der Hilfe zu Access Connections.
Seite 74: Funktion Für Drahtlose Verbindungen Aktivieren Oder Deaktivieren
– Das aktuelle Standortprofil ist nicht verbunden. – Das aktuelle Standortprofil ist verbunden. • Symbol für den Status der drahtlosen Verbindung: Drahtloses LAN – Die Funkverbindung ist ausgeschaltet. – Die Funkverbindung ist eingeschaltet. Keine Zuordnung. – Die Funkverbindung ist eingeschaltet. Kein Signal. –...
Seite 75: Internen Modem Verwenden
• Wenn Ihr Computer ein Windows 7-Modell ist, lesen Sie die Informationen in der Onlinehilfe zu Access Connections, um in der Taskleiste das Symbol für den Status von Access Connections und das Symbol für den Status von drahtlosen Verbindungen anzuzeigen. Internen Modem verwenden Wenn der Computer über Modemfunktionalität verfügt, können Sie Daten und Faxe über eine Telefonleitung senden und empfangen.
Seite 76 • V.80 (Bildtelefon) • Fast Connect Anmerkung: Diese Funktion kann nur verwendet werden, wenn die Telefonleitung und die Serverausrüstung des Access Points Ihres Internet-Service-Providers (ISP) mit ihr kompatibel sind. Wenden Sie sich ggf. an den Telefon- bzw. Internet-Service-Provider, um diese Informationen zu erhalten. •...
Seite 77 Beispiel: A A A TL[Eingabetast TL[Eingabetast TL[Eingabetast e] e] e] Dieser Befehl veranlasst den Modem, seine Lautstärke zu verringern. Weitere Informationen erhalten Sie in den folgenden Tabellen mit AT-Befehlen und erweiterten AT-Befehlen. Tabelle 3. Modem-Befehlsliste Befehl Beschreibung Syntax Werte Z Z Z Z Z Z Auf Standardkonfiguration zurücksetzen...
Seite 78 Tabelle 3. Modem-Befehlsliste (Forts.) \N<mode> \N \N Betriebsmodus <mode> \N \N 0: Puffermodus bei normaler Geschwindigkeit auswählen (Fehlerkorrekturmodus wird deaktiviert) und &Q6 erzwingen (asynchronen Betrieb im normalen Modus auswählen). 1: Wie 0. 2: Zuverlässigen Modus auswählen (Fehlerkorrektur) und &Q5 erzwingen (der Modem versucht, eine Verbindung mit Fehlerkorrektur auszuhandeln).
Seite 79 Tabelle 3. Modem-Befehlsliste (Forts.) I I I [<value>] I I I <value> Identifikationsinformationen anfordern 0: Produktschlüssel berichten. 1: Letztes signifikantes Byte der gespeicherten Kontrollsumme als Dezimalzahl berichten. 2: Fehlerfreiheit (OK) berichten. 3: Identifikationscodes berichten. 4: Produktbeschreibung aus der Datei .INF berichten. 5: Landescodeparameter berichten.
Seite 80 Tabelle 3. Modem-Befehlsliste (Forts.) Verbindungsnachrichtensteuerung W W W [<value>] W W W <value> 0: Während der Verbindung berichtet der Modem nur die DEE-Übertragungsgeschwindigkeit. Nachfolgende Antworten sind deaktiviert. 1: Während der Verbindung berichtet der Modem jeweils die Übertragungsgeschwindigkeit, das Fehlerkorrekturprotokoll und die DEE-Übertragungsgeschwindigkeit.
Seite 81 Tabelle 3. Modem-Befehlsliste (Forts.) &C &C &C[<value>] &C <value> &C &C RLSD-Verhalten 0: RLSD ist immer eingeschaltet. 1: RLSD folgt dem Status des Trägersignals. &D[<value>] &D &D &D &D &D DTR-Verhalten <value> 0: Modem ignoriert DTR. 1: Beim Übergang vom eingeschalteten in den ausgeschalteten Zustand von DTR tritt der Modem in den...
Seite 82 Tabelle 3. Modem-Befehlsliste (Forts.) &Q &Q &Q[<value>] &Q <mode> &Q &Q Synchroner oder asynchroner Modus 0 - 3, 6: Asynchronen Betrieb im normalen Modus auswählen. (Geschwindigkeitspuffer) 5: Asynchronen Betrieb bei Fehlerkorrektur auswählen. +IPR=<rate> +IPR +IPR <rate> +IPR +IPR +IPR Festgelegte DEE-Geschwindigkeit 0 (automatische Erkennung), 2400, 4800, 9600, 19200, 38400, 57600,...
Seite 83 Tabelle 3. Modem-Befehlsliste (Forts.) D D D <modifier> D D D Wählen <modifier> 0 - 9: DTMF-Stellen 0 bis 9. A - D: DTMF-Stellen A bis D. L: Letzte Nummer erneut wählen. P: Impulswahl auswählen. T: Mehrfrequenzwahl auswählen. W: Wählton abwarten. *: Stelle „star“.
Seite 84 Tabelle 3. Modem-Befehlsliste (Forts.) M M M [<value>] M M M Lautsprechersteuerung <value> 0: Lautsprecher aus. 1: Lautsprecher ein bei Anrufaufbau, aus bei Empfang von Trägersignal. 2: Lautsprecher ein. 3: Lautsprecher aus bei Empfang von Trägersignal und während des Wählens, ein bei Antwort. &G &G &G...
Seite 85 Tabelle 3. Modem-Befehlsliste (Forts.) +PMHT=<value> +PMHT +PMHT +PMHT +PMHT +PMHT Modem-on-Hold-Zeitgeber <value> 0: MoH-Anforderung nicht zulassen. 1: MoH mit 10 s Zeitlimit erteilen. 2: MoH mit 20 s Zeitlimit erteilen. 3: MoH mit 30 s Zeitlimit erteilen. 4: MoH mit 40 s Zeitlimit erteilen. 5: MoH mit 1 min Zeitlimit erteilen.
Seite 86 Modemergebniscodes Die nachstehende Tabelle bietet einen Überblick über die wichtigsten Codes, die der Modem als Reaktion auf die eingegebenen Befehle an den Computer sendet. Diese Codes werden als Ergebniscodes bezeichnet. Tabelle 4. Modemergebniscodes Numerisch Ergebniscode Beschreibung +FCERROR Faxdaten mit hoher Übertragungsgeschwindigkeit (V.27, V.29, V.33 oder V.17) werden erwartet, es wird aber ein V.21-Signal empfangen.
Seite 87 Tabelle 4. Modemergebniscodes (Forts.) NO DIALTONE Für X2 und X4 wurde der Modem angewiesen, während des Wählens auf den Wählton zu warten; es wird aber kein Wählton empfangen. Wenn die Schnittstelle für ein Mobiltelefon ausgewählt ist, wird so angezeigt, dass der mobile Service derzeit nicht verfügbar ist. BUSY Für X3 und X4 wird, wenn die Erkennung des Besetztzeichens erzwungen wird, das Besetztzeichen in der Leitung erkannt, wenn...
Seite 88 Tabelle 4. Modemergebniscodes (Forts.) CONNECT 75TX/1200RX Der Modem hat eine V.23-Einleitungsverbindung aufgebaut, und das Berichten der Übertragungsgeschwindigkeit ist aktiviert. CONNECT 1200TX/75RX Der Modem hat eine V.23-Antwortverbindung aufgebaut, und das Berichten der Übertragungsgeschwindigkeit ist aktiviert. DELAYED Für X4 gesendet, wenn ein Anruf nicht verbunden werden kann und die gewählte Nummer aufgrund der Sperrbestimmungen des Landes als verzögert („DELAYED“) betrachtet wird.
Seite 89 Tabelle 4. Modemergebniscodes (Forts.) CONNECT 21600 Der Modem hat die Verbindung zur Leitung hergestellt, die DEE-Übertragungsgeschwindigkeit beträgt 21.600 b/s, und das Berichten der DEE-Übertragungsgeschwindigkeit ist aktiviert. CONNECT 24000 Der Modem hat die Verbindung zur Leitung hergestellt, die DEE-Übertragungsgeschwindigkeit beträgt 24.000 b/s, und das Berichten der DEE-Übertragungsgeschwindigkeit ist aktiviert.
Seite 90 Tabelle 4. Modemergebniscodes (Forts.) +MCR: V21 Der Modem hat die Verbindung zur Leitung mit ITU-T V.21-Modulation hergestellt, und das Berichten der Modulation ist aktiviert. (Siehe +MR, S95 und Xn.) +MCR: V22 Der Modem hat die Verbindung zur Leitung mit ITU-T V.22-Modulation hergestellt, und das Berichten der Modulation ist aktiviert.
Seite 91 Tabelle 4. Modemergebniscodes (Forts.) +MRR: 56000 Der Modem hat die Verbindung zur Leitung mit 56000 b/s hergestellt, und das Berichten des Trägersignals ist aktiviert. (Siehe S95 und Xn.) CONNECT 32000 Der Modem hat die Verbindung zur Leitung mit 32.000 b/s hergestellt, und das Berichten der DÜE-Übertragungsgeschwindigkeit ist aktiviert.
Seite 92 Tabelle 4. Modemergebniscodes (Forts.) CONNECT 30667 Der Modem hat die Verbindung zur Leitung mit 30.667 b/s hergestellt, und das Berichten der DÜE-Übertragungsgeschwindigkeit ist aktiviert. CONNECT 33333 Der Modem hat die Verbindung zur Leitung mit 33.333 b/s hergestellt, und das Berichten der DÜE-Übertragungsgeschwindigkeit ist aktiviert.
Seite 93 Tabelle 4. Modemergebniscodes (Forts.) +MRR: 37333* Der Modem hat die Verbindung zur Leitung mit 37333 b/s hergestellt, und das Berichten des Trägersignals ist aktiviert. (Siehe S95 und Xn.) +MRR: 38667* Der Modem hat die Verbindung zur Leitung mit 38667 b/s hergestellt, und das Berichten des Trägersignals ist aktiviert.
Seite 94 Tabelle 5. S-Register Register Beschreibung Bereich Einheiten Anzahl der Anrufsignale für 0-255 Anrufsignale automatischen Rückruf. 0-255 Anrufsignalzähler Anrufsignale Escapezeichen 0 bis 255 ASCII Dezimal ASCII Leitungsabschlusszeichen 0 bis 127 ASCII Dezimal ASCII Antwortformatierungszeichen 0 bis 127 ASCII Dezimal ASCII Befehlszeileneditierzeichen 0 bis 32 ASCII Dezimal ASCII Wartezeit für Wählton vor Wählen...
Seite 95: Dfü-Verbindung Verwenden
DFÜ-Verbindung verwenden Für den Zugriff auf ein oder mehrere Netze von fernen Standorten aus, wie z. B. Hotels oder Büros, muss der Computer zuerst entsprechend konfiguriert werden, d. h. es müssen sowohl für die einzelnen Standorte als auch für die Zielnetze Profile eingerichtet werden. Weitere Informationen zum Herstellen von DFÜ-Verbindungen und Verbindungen zum Netz erhalten Sie in der Onlinehilfefunktion von Windows.
Seite 96: Projektor Oder Externen Bildschirm Verwenden
Wählverfahrens finden Sie in der Onlinehilfefunktion von Windows. Anmerkung: In vielen Regionen dürfen Sie die Funktionen des internen Modems erst dann verwenden, wenn Lenovo eine Genehmigung der zuständigen Behörde vorliegt. Der interne Modem ist ein internationaler Modem und kann in allen Regionen, für die eine Genehmigung der jeweiligen Telefongesellschaft erteilt wurde, genutzt werden.
Seite 97: Projektor Oder Externen Bildschirm Anschließen
Numerischer Modus Gehen Sie wie folgt vor, um die Einstellung für den Num Lock-Modus zu ändern: Windows 7: 1. Klicken Sie mit der rechten Maustaste auf den Desktop, und klicken Sie auf Personalisieren. 2. Klicken Sie links auf Anzeige. 3. Klicken Sie auf Anzeigeeinstellungen ändern. 4.
Seite 98 Externen Bildschirm anschließen Gehen Sie wie folgt vor, um einen externen Bildschirm anzuschließen: Windows 7: 1. Schließen Sie den externen Bildschirm an den Bildschirmanschluss an. Schließen Sie nun den Bildschirm an eine Netzsteckdose an. 2. Schalten Sie den externen Bildschirm ein. 3.
Seite 99 Dies ist durch den externen TFT-Bildschirm bedingt und kann nicht durch Anpassen der Einstellungen für den externen TFT-Bildschirm oder der Einstellungen für den Bildschirmbereich behoben werden. Bildschirmtypen einstellen Gehen Sie wie folgt vor, um den Bildschirmtyp einzustellen: Windows 7: 1. Schließen Sie den externen Bildschirm an den Bildschirmanschluss an. Schließen Sie nun den Bildschirm an eine Netzsteckdose an.
Seite 100 5. Klicken Sie auf Anzeigeeinstellungen. Das Fenster "Anzeigeeinstellungen" wird geöffnet. 6. Klicken Sie auf Erweiterte Einstellungen. 7. Klicken Sie auf die Registerkarte Monitor. Überprüfen Sie im Fenster mit den Bildschirminformationen, ob der Bildschirmtyp richtig angegeben ist. Ist dies der Fall, klicken Sie auf OK, um das Fenster zu schließen.
Seite 101 16. Wählen Sie den Hersteller und das Modell Ihres Bildschirms aus. Wenn Ihr Bildschirmmodell nicht in der Liste angezeigt wird, stoppen Sie die Installation dieses Treibers, und verwenden Sie den Treiber, der im Lieferumfang Ihres Bildschirms enthalten ist. 17. Klicken Sie nach dem Aktualisieren des Treibers auf OK, um das Fenster mit den Bildschirminformationen zu schließen.
Seite 102: Displayport-Anschluss Verwenden
Computer mit dem Intel-Bildschirmadapter: 1. Drücken Sie die Tastenkombination Strg+Alt+F12. Das Fenster Intel Graphics Media Accelerator Driver for Mobile wird angezeigt. 2. Wählen Sie Digital Display (Digitaler Bildschirm), Intel Dual Display Clone oder Extended Desktop (Erweiterter Desktop) aus. Wenn Sie die Option Digital Display auswählen, wird die Computerausgabe nur auf dem DVI-Bildschirm angezeigt.
Seite 103: Doppelte Anzeige Verwenden
Sie können ein Präsentationsschema erstellen, indem Sie den Anweisungen des Presentation Director folgen und einen Projektor an den Computer anschließen. Sie haben die Möglichkeit, das Schema für eine zukünftige Präsentation mit demselben Gerät zu speichern. Tonwiedergabe Der Projektor weist mindestens einen Audioeingangsanschluss auf. Sie benötigen für die Tonwiedergabe ein herkömmliches Audiokabel, durch das Sie den Kombinationsaudioanschluss des Computers mit einem dieser Anschlüsse verbinden können.
Seite 104 4. Klicken Sie auf das Symbol für Bildschirm 2 (für den als sekundären Bildschirm angegebenen externen Bildschirm). 5. Wählen Sie die Auflösung für den sekundären Bildschirm aus. 6. Platzieren Sie die Bildschirmsymbole so, dass sie sich berühren. Anmerkung: Die Position der beiden Bildschirme zueinander spielt keine Rolle, die Symbole müssen sich jedoch berühren.
Seite 105: Nvidia Optimus Graphics-Funktion Verwenden
1. Klicken Sie auf das Symbol für Bildschirm 1 (für den als primären Bildschirm angegebenen LCD-Bildschirm). 2. Wählen Sie die Farbqualität und die Bildschirmauflösung für den primären Bildschirm aus. 3. Klicken Sie auf das Symbol für Bildschirm 2 (für den als sekundären Bildschirm angegebenen externen Bildschirm).
Seite 106: Integrierte Kamera Verwenden
In der folgenden Tabelle ist angegeben, welche Funktionen der Audiogeräte, die an die Anschlüsse am ThinkPad oder an der Andockstation angeschlossen sind, unterstützt werden. Tabelle 6. Liste zu Audiofunktionen Headset mit einem 3,5 mm Herkömmlicher Kopfhörer Herkömmliches großen 4-poligen Stecker Mikrofon Kombinationsaudioanschluss Kopfhörer- und Kopfhörerfunktion wird...
Seite 107: Thinklight-Funktion Verwenden
Wenn Sie nicht möchten, dass die Kamera automatisch gestartet wird, wenn Sie die Tastenkombination Fn+F6 drücken oder ein Programm verwenden, drücken Sie die Tastenkombination Fn+F6, um das Fenster für die Kommunikationseinstellungen zu öffnen, und klicken Sie zum Deaktivieren der Kamera auf die Schaltfläche Mein Kamerabild ausblenden.
Seite 108: Expresscard, Flash-Media-Karte Oder Smart-Card Einsetzen
• Ihr Computer unterstützt nicht die CPRM-Funktion für die SD-Karte. • Versetzen Sie den Computer beim Übertragen von Daten von einer oder auf eine Flash-Media-Karte, z. B. eine SD-Karte, nicht in den Energiesparmodus (Standby) oder Ruhezustand, bevor die Datenübertragung abgeschlossen ist. Andernfalls können die Daten beschädigt werden. Weitere Informationen zu ExpressCards, Smart-Cards und Flash-Media-Karten erhalten Sie in den folgenden Abschnitten: •...
Seite 109: Expresscard, Flash-Media-Karte Oder Smart-Card Entfernen
2. Klicken Sie auf Hardware und Audio. 3. Klicken Sie auf Geräte-Manager. Wenn Sie aufgefordert werden, ein Administratorkennwort oder eine Bestätigung einzugeben, geben Sie das Kennwort oder die Bestätigung ein. 4. Wählen Sie im Menü Aktion die Option Traditionelle Hardware hinzufügen aus. Der Hardware-Assistent wird gestartet.
Seite 110 Benutzerhandbuch...
Seite 111: Kapitel 3. Sie Und Ihr Computer
Körperhaltung, gute Beleuchtung und bequeme Sitzgelegenheit achten. Durch Beachtung dieser Hinweise können Sie Ihre Leistungsfähigkeit und Ihr Wohlbefinden steigern. Lenovo bemüht sich, Kunden mit körperlichen Behinderungen Zugang zu aktuellen Informationen und Technologien zu ermöglichen. Weitere Informationen erhalten Sie in den Abschnitten zu den Eingabehilfen.
Seite 112: Computer Ihren Anforderungen Anpassen
Sie körperlichen Beschwerden vorbeugen, die durch langes Arbeiten in derselben Position auftreten. Regelmäßige kurze Pausen während der Arbeit sind ebenfalls hilfreich. Bildschirm: Halten Sie zum Bildschirm einen Abstand von ca. 50 bis 75 cm ein. Stellen Sie den Computer so auf, dass die Deckenbeleuchtung oder externe Lichtquellen nicht vom Bildschirm reflektiert werden und Sie blenden.
Seite 113: Informationen Zu Eingabehilfen
ThinkPad-Funktionen verfügbar, durch die die Verwendung des ThinkPads vereinfacht wird. Informationen zu Eingabehilfen Lenovo ist bemüht, Personen mit körperlichen Behinderungen den Zugang zu Informationen und den Umgang mit Technologien zu erleichtern. Mit den im Folgenden aufgeführten Informationen können Benutzer mit Hör-, Seh- oder Bewegungsstörungen den Computer viel einfacher verwenden.
Seite 114: Funktion "Fullscreen Magnifier
Konvertierung in HTML- oder ASCII-Text durchgeführt werden kann. Außerdem können PDF-Dateien von Adobe, die sich auf einem lokalen Festplattenlaufwerk, auf einem lokalen CD-Laufwerk oder in einem lokalen Netz (LAN) befinden, konvertiert werden, indem die PDF-Datei von Adobe an eine E-Mail angehängt wird. Funktion "FullScreen Magnifier"...
Seite 115: Reisezubehör
1. Achten Sie in Flugzeugen auf den Sitz vor Ihnen. Stellen Sie den Computer so auf, dass er nicht eingeklemmt wird, wenn die Sitzlehne vor Ihnen zurückgestellt wird. 2. Während das Flugzeug startet, versetzen Sie den Computer in den Ruhezustand, oder schalten Sie den Computer aus.
Seite 116 Benutzerhandbuch...
Seite 117: Kapitel 4. Sicherheitseinrichtungen
Kette an einem unbeweglichen Objekt. Lesen Sie hierzu die im Lieferumfang des Sicherheitsschlosses enthaltenen Anweisungen. Anmerkung: Für die Bewertung, Auswahl und Verwendung von Schlössern und Sicherheitseinrichtungen sind Sie selbst verantwortlich. Lenovo enthält sich jeglicher Äußerung, Bewertung oder Garantie in Bezug auf die Funktion, Qualität oder Leistung von Schlössern und Sicherheitseinrichtungen. Kennwörter verwenden Durch das Festlegen von Kennwörtern können Sie verhindern, dass Ihr Computer von Unbefugten verwendet...
Seite 118: Kennwörter Und Energiesparmodus (Standby)
Klicken Sie auf die unten aufgeführten Themenpunkte, um weitere Informationen zu Kennwörtern und deren Verwendung zum Schutz Ihres Computers zu erhalten. • „Kennwörter und Energiesparmodus (Standby)“ auf Seite 98 • „Kennwörter eingeben“ auf Seite 98 • „Startkennwort“ auf Seite 98 •...
Seite 119: Festplattenkennwörter
10. Merken Sie sich das festgelegte Kennwort. Anmerkung: Es empfiehlt sich, das Startkennwort zu notieren und an einem sicheren Ort aufzubewahren. Falls Sie das Kennwort vergessen, müssen Sie den Computer zu einem Lenovo Reseller oder Vertriebsbeauftragten bringen, um das Kennwort löschen zu lassen.
Seite 120 Wenn Sie andernfalls das Benutzer-Festplattenkennwort bzw. das Benutzer- und das Master-Festplattenkennwort vergessen, kann Lenovo die Kennwörter nicht zurücksetzen oder die Daten vom Festplattenlaufwerk wiederherstellen. Sie müssen in diesem Fall den Computer zu einem Lenovo Reseller oder einem Lenovo Vertriebsbeauftragten bringen, um das Festplattenlaufwerk austauschen zu lassen.
Seite 121 Nach dem nächsten Einschalten des Computers müssen Sie das Benutzer- oder Master-Festplattenkennwort eingeben, damit der Computer gestartet wird und Sie auf das Betriebssystem zugreifen können. Festplattenkennwort ändern oder löschen Befolgen Sie die Schritte 1 bis 7 oben in den Anweisungen zu „Festplattenkennwort festlegen“ auf Seite 99, und geben Sie Ihr Kennwort ein, um Zugriff auf ThinkPad Setup zu erhalten.
Seite 122: Administratorkennwort
Administratorkennwort Das Administratorkennwort schützt die Systeminformationen, die in ThinkPad Setup gespeichert sind. Ohne das Administratorkennwort kann niemand Änderungen an der Konfiguration des Computers vornehmen. Dieses Kennwort bietet die folgenden Sicherheitseinrichtungen: • Wurde ein Administratorkennwort festgelegt, wird eine Aufforderung zur Kennworteingabe beim Starten von ThinkPad Setup angezeigt.
Seite 123: Sicherheit Der Festplatte
Achtung: Es empfiehlt sich, das Kennwort zu notieren und an einem sicheren Ort aufzubewahren. Wenn Sie das Administratorkennwort vergessen haben, kann Lenovo dieses Kennwort nicht zurücksetzen. In diesem Fall müssen Sie den Computer zu einem Lenovo Reseller oder Lenovo Vertriebsbeauftragten bringen, um die Systemplatine auszutauschen. Dafür ist der Kaufnachweis erforderlich; außerdem fallen Gebühren für die ausgetauschten Teile und die Serviceleistungen an.
Seite 124 98 und „Festplattenkennwörter“ auf Seite 99. Aus Sicherheitsgründen wird die Verwendung eines längeren Kennworts empfohlen. 2. Um eine zuverlässige Sicherheit für das UEFI-BIOS sicherzustellen, verwenden Sie den Sicherheitschip und eine Sicherheitsanwendung mit einer TPM-Verwaltungsfunktion (Trusted Platform Module). Siehe hierzu den Abschnitt „Sicherheitschip einstellen“ auf Seite 105. Anmerkung: Microsoft Windows 7 und Windows Vista unterstützen die TPM-Verwaltungsfunktion.
Seite 125: Sicherheitschip Einstellen
Sicherheitschip einstellen Für Computer, die an ein Netz angeschlossen sind und die vertrauliche Informationen elektronisch übertragen, gelten strenge Sicherheitsanforderungen. Je nachdem, welche Zusatzeinrichtungen Sie für Ihren Computer erworben haben, ist möglicherweise ein Sicherheitschip, d. h. ein Mikroprozessor mit Verschlüsselungsfunktionen, in Ihrem Computer integriert. Der Sicherheitschip und Client Security Solution bieten die folgenden Funktionen: •...
Seite 126: Lesegerät Für Fingerabdrücke Verwenden
Anmerkung: Wenn es sich bei Ihrem Computer um ein Windows 7-Modell handelt, ist Client Security Solution nicht darauf vorinstalliert. Für die Konfiguration des Sicherheitschips müssen Sie von der Lenovo Website die aktuelle Version von Client Security Solution herunterladen. Client Security Solution können Sie unter http://www.lenovo.com/support herunterladen.
Seite 127 Anzeigeverhalten des Lesegeräts für Fingerabdrücke Tabelle 7. Liste zum Anzeigeverhalten des Lesegeräts für Fingerabdrücke Anzeige Beschreibung Anzeige blinkt grün. Der Fingerabdruck wird oder wurde authentifiziert. Anzeige leuchtet grün. Das Lesegerät für Fingerabdrücke ist bereit zum Lesen eines Fingerabdrucks. Anzeige blinkt gelb. Der Fingerabdruck konnte nicht authentifiziert werden.
Seite 128 (z. B. weil dieser Finger verletzt ist), können Sie den Computer nicht starten und das Kennwort nicht ändern.Wenn Sie Ihr Startkennwort vergessen, müssen Sie den Computer zu einem autorisierten Lenovo Kundendienstmitarbeiter oder einem Vertriebsbeauftragten bringen, um das Kennwort löschen zu lassen.
Seite 129 • Reader Priority: Definiert die Priorität des Lesegeräts für Fingerabdrücke, falls ein externes Lesegerät für Fingerabdrücke angeschlossen ist. • Security Mode: Gibt die Einstellungen für den Sicherheitsmodus an. • Password Authentication: Aktiviert oder deaktiviert die Kennwortauthentifizierung. Anmerkung: Dieser Menüpunkt wird angezeigt, wenn ein hoher Sicherheitsmodus eingestellt ist. •...
Seite 130: Hinweise Zum Löschen Von Daten Vom Festplattenlaufwerk Oder Vom Solid-State-Laufwerk
• Den Befehl "Löschen" verwenden. • Das Festplattenlaufwerk oder Solid-State-Laufwerk mithilfe der Software zur Initialisierung formatieren. • Das Festplattenlaufwerk oder das Solid-State-Laufwerk mithilfe des von Lenovo zur Verfügung gestellten Wiederherstellungsprogramms im werkseitig vorinstallierten Zustand wiederherstellen. Bei diesen Vorgängen wird jedoch lediglich die Dateizuordnung der Daten gelöscht. Die Daten selbst werden nicht gelöscht.
Seite 131: Firewalls Verwenden Und Verstehen
Auf Ihrem Computer ist ein Antivirenprogramm vorinstalliert, sodass Sie Viren erkennen und entfernen können. Das Antivirenprogramm soll Sie beim Erkennen und Entfernen von Viren unterstützen. Lenovo stellt eine Vollversion der Antivirensoftware auf dem Computer mit einem kostenfreien 30-Tage-Abonnement zur Verfügung. Nach 30 Tagen müssen Sie die Lizenz erneuern, um weiterhin die Aktualisierungen der Antivirensoftware zu erhalten.
Seite 132 Benutzerhandbuch...
Seite 133: Kapitel 5. Übersicht Zur Wiederherstellung
Kapitel 5. Übersicht zur Wiederherstellung In diesem Kapitel finden Sie Informationen zu den Wiederherstellungslösungen von Lenovo. Dieses Kapitel enthält die folgenden Abschnitte: • „Wiederherstellungsdatenträger erstellen und verwenden“ auf Seite 113 • „Sicherungs- und Wiederherstellungsoperationen durchführen“ auf Seite 115 • „Arbeitsbereich von Rescue and Recovery verwenden“ auf Seite 116 •...
Seite 134: Wiederherstellungsdatenträger Erstellen
Verwendung von CDs oder DVDs Wiederherstellungsdatenträger erstellen. Daher wird diese Operation auch als „Erstellen von Produktwiederherstellungsdatenträgern“ bezeichnet. • Klicken Sie auf Start ➙ Alle Programme ➙ Lenovo ThinkVantage Tools ➙ Datenträger zur werkseitigen Wiederherstellung, um Wiederherstellungsdatenträger unter Windows 7 zu erstellen.
Seite 135: Sicherungs- Und Wiederherstellungsoperationen Durchführen
2. Auf einigen Computern ist Microsoft Office oder Microsoft Works vorinstalliert. Falls Sie die Anwendung Microsoft Office oder Microsoft Works wiederherstellen oder erneut installieren müssen, verwenden Sie dazu die CD Microsoft Office bzw. die CD Microsoft Works. Diese Datenträger werden nur mit Computern geliefert, auf denen Microsoft Office bzw.
Seite 136: Wiederherstellungsoperation Durchführen
• Gehen Sie wie folgt vor, um unter Windows 7 eine Sicherungsoperation mithilfe des Programms „Rescue and Recovery“ durchzuführen: 1. Klicken Sie vom Windows-Desktop ausgehend auf Start ➙ Alle Programme ➙ Lenovo ThinkVantage Tools ➙ Verbesserte Funktionen für Sicherung und Wiederherstellung. Das Programm „Rescue and Recovery“...
Seite 137 können. Im Arbeitsbereich von Rescue and Recovery können Sie folgende Wiederherstellungsoperationen ausführen: • Dateien vom Festplattenlaufwerk oder über eine Sicherungskopie wiederherstellen: Der Arbeitsbereich von Rescue and Recovery bietet die Möglichkeit, Dateien auf dem Festplattenlaufwerk auszuwählen und sie auf ein Netzlaufwerk oder auf einen anderen beschreibbaren Datenträger, wie z. B. eine USB-Einheit oder eine CD/DVD.
Seite 138: Wiederherstellungsdatenträger Erstellen Und Verwenden
• Gehen Sie wie folgt vor, um einen Wiederherstellungsdatenträger für Rescue and Recovery unter Windows 7 zu erstellen: 1. Klicken Sie vom Windows-Desktop ausgehend auf Start ➙ Alle Programme ➙ Lenovo ThinkVantage Tools ➙ Verbesserte Funktionen für Sicherung und Wiederherstellung. Das Programm „Rescue and Recovery“...
Seite 139: Verwenden Eines Wiederherstellungsdatenträgers
Verwenden eines Wiederherstellungsdatenträgers In diesem Abschnitt finden Sie Anweisungen zum Verwenden von erstellten Wiederherstellungsdatenträgern für Rescue and Recovery. • Wenn Sie einen Wiederherstellungsdatenträger mithilfe einer CD oder DVD erstellt haben, verwenden Sie den Datenträger wie folgt: 1. Schalten Sie den Computer aus. 2.
Seite 140: Fehler Bei Der Wiederherstellung Beheben
.exe). Klicken Sie doppelt auf die Datei, und befolgen Sie die angezeigten Anweisungen. Achtung: Wenn Sie aktualisierte Einheitentreiber benötigen, laden Sie diese nicht von der Website „Windows Update“ herunter. Fordern Sie sie bei Lenovo an. Weitere Informationen hierzu finden Sie unter „Auf aktuelle Einheitentreiber überprüfen“ auf Seite 216.
Seite 141 Booteinheit in der Starteinheitenreihenfolge definiert. Stellen Sie zunächst sicher, dass die Einheit zur Wiederherstellung im Konfigurationsdienstprogramm als erste Booteinheit in der Starteinheitenreihenfolge definiert ist. Ausführliche Informationen zum temporären oder dauerhaften Ändern der Startreihenfolge finden Sie im Abschnitt „Menü "Startup"“ auf Seite 196. Weitere Informationen zum Konfigurationsdienstprogramm finden Sie in „ThinkPad Setup“...
Seite 142 Benutzerhandbuch...
Seite 143: Kapitel 6. Einheiten Austauschen
Schutzhülle auf eine glatte und ebene Fläche und das Teil auf die Schutzhülle. • Legen Sie die Komponente nicht auf der Computeroberfläche oder auf einer anderen Metalloberfläche ab. Akku austauschen Drucken Sie diese Anweisungen aus, bevor Sie beginnen. © Copyright Lenovo 2011...
Seite 144 Dieses System unterstützt möglicherweise nur von Lenovo hergestellte oder von Lenovo autorisierte Akkus und keine Fremdakkus. Das Booten der Systeme wird fortgesetzt, nicht zugelassene Akkus werden aber möglicherweise nicht geladen. Achtung: Lenovo übernimmt keine Verantwortung für die Leistung oder Sicherheit nicht autorisierter Akkus und bietet keine Garantie für Fehlfunktionen oder Schäden, die dadurch entstehen.
Seite 145 4. Schieben Sie den Akku in den Computer. 5. Schieben Sie die Akkuverriegelung in die gesperrte Position. 6. Drehen Sie den Computer wieder um. Schließen Sie das Netzteil und die Kabel wieder am Computer an. Akku vom Typ "Extended Life Battery" verwenden Für eine längere Akkulebensdauer sind Akkus vom Typ "Extended Life Battery"...
Seite 146 3. Richten Sie den Akku vom Typ „Extended Life Battery“ an der Unterseite des Computers aus, wie in der Abbildung dargestellt. Setzen Sie den Akku fest ein. 4. Schieben Sie die Akkuverriegelung in die gesperrte Position. 5. Drehen Sie den Computer wieder um. Schließen Sie das Netzteil und die Kabel wieder am Computer an. Gehen Sie wie folgt vor, um den Akku vom Typ "Extended Life Battery"...
Seite 147: Festplattenlaufwerk Austauschen
Drucken Sie diese Anweisungen aus, bevor Sie beginnen. Sie können das Festplattenlaufwerk durch ein neues Laufwerk ersetzen. Ein neues Festplattenlaufwerk können Sie beim Lenovo Reseller oder Lenovo Vertriebsbeauftragten käuflich erwerben. Um das Festplattenlaufwerk auszutauschen, lesen Sie die folgenden Voraussetzungen, und wählen Sie Ihr Modell aus der unten aufgeführten Liste aus, um die Anweisungen dazu anzuzeigen.
Seite 148 Achtung: Beachten Sie im Umgang mit Festplattenlaufwerken die folgenden Hinweise: • Lassen Sie das Laufwerk nicht fallen, und setzen Sie es keinen Stößen aus. Legen Sie das Laufwerk auf ein Material, das Erschütterungen dämpft, wie z. B. auf ein weiches Tuch. •...
Seite 149 6. Entfernen Sie das Festplattenlaufwerk, indem Sie an der Lasche ziehen. 7. Entfernen Sie die seitlichen Gummileisten vom Festplattenlaufwerk. Kapitel 6 Einheiten austauschen...
Seite 150 8. Bringen Sie die seitlichen Gummileisten an einem neuen Festplattenlaufwerk an. 9. Setzen Sie das Festplattenlaufwerk in die Position ein. Drücken Sie das Laufwerk fest in die Position hinein. 10. Befestigen Sie die Abdeckung der Position wieder, wie in der Abbildung dargestellt. Benutzerhandbuch...
Seite 151: Tastatur Austauschen
11. Setzen Sie die Befestigungsschraube wieder ein. 12. Setzen Sie den Akku wieder ein. Weitere Informationen zum erneuten Einsetzen des Akkus finden Sie im Abschnitt „Akku austauschen“ auf Seite 123. 13. Drehen Sie den Computer wieder um. Schließen Sie das Netzteil und die Kabel wieder am Computer an. Tastatur austauschen Drucken Sie diese Anweisungen aus, bevor Sie beginnen.
Seite 152 4. Lösen Sie die Schraube an der Abdeckung des Speichersteckplatzes (1), und entfernen Sie dann die Abdeckung (2). 5. Entfernen Sie die Schraube, mit der die Tastatur gesichert ist. 6. Drehen Sie den Computer um, und öffnen Sie den Bildschirm. Benutzerhandbuch...
Seite 153 7. Drücken Sie kräftig in die von den Pfeilen in der Abbildung (1) angegebene Richtung, um die Vorderseite der Tastatur zu entriegeln. Die Tastatur wird leicht angehoben (2). 8. Heben Sie die Tastatur vorsichtig an, bis Sie sehen, wie sie angeschlossen ist. Halten Sie die Tastatur über dem Computer, und ziehen Sie den Stecker ab (1).
Seite 154 1. Schließen Sie den Stecker wieder an. 2. Setzen Sie die Tastatur ein. Stellen Sie sicher, dass sich die hinteren Kanten der Tastatur unter dem Rahmen befinden, wie durch die Pfeile angegeben. 3. Schieben Sie die Tastatur in die von den Pfeilen angegebene Richtung. Benutzerhandbuch...
Seite 155: Hauptspeicher Austauschen
4. Klappen Sie den LCD-Bildschirm herunter und drehen Sie den Computer um. Setzen Sie die Befestigungsschraube wieder ein. 5. Bringen Sie die Abdeckung des Speichersteckplatzes wieder an (1), schließen Sie die Abdeckung (2), und ziehen Sie anschließend die Schraube an (3). 6.
Seite 156 Computer. Wenn Sie ein SO-DIMM installieren, das nicht vom Computer unterstützt wird, gibt der Computer Signaltöne aus und das System startet möglicherweise nicht oder funktioniert nicht richtig. Entsprechende SO-DIMMs erhalten Sie bei Ihrem Lenovo Reseller oder Lenovo Vertriebsbeauftragten. Speichermodul im Steckplatz an der Unterseite des Computers austauschen Ihr Computer verfügt über zwei Speichersteckplätze: einen unter der Tastatur und einen zweiten an der...
Seite 157 Wenn sich in dem Speichersteckplatz bereits ein SO-DIMM befindet, ersetzen Sie dieses SO-DIMM durch das neue SO-DIMM. Entnehmen Sie das alte SO-DIMM, indem Sie die Verriegelungen an beiden Seiten der Stecksockel gleichzeitig nach außen drücken (1). Bewahren Sie das SO-DIMM für eine weitere Verwendung sorgfältig auf (2).
Seite 158 8. Stellen Sie sicher, dass das SO-DIMM fest im Steckplatz sitzt und nur schwer bewegt werden kann. 9. Bringen Sie die Abdeckung des Speichersteckplatzes wieder an (1), schließen Sie die Abdeckung (2), und ziehen Sie anschließend die Schraube an (3). 10.
Seite 159: Msata-Solid-State-Laufwerk Installieren Und Austauschen
Achtung: Berühren Sie nicht die Kante mit den Kontakten, um Beschädigungen des SO-DIMMs zu vermeiden. 7. Setzen Sie das SO-DIMM (1) in einem Winkel von ungefähr 20 Grad in den Stecksockel ein. Dabei muss das eingekerbte DIMM-Ende an den Kontakten am Stecksockel anliegen. Drücken Sie das SO-DIMM anschließend fest in den Stecksockel (2).
Seite 160 Sie beim Lenovo Reseller oder Lenovo Vertriebsbeauftragten käuflich erwerben. Lesen Sie die folgenden Voraussetzungen, um das mSATA-Solid-State-Laufwerk auszutauschen: Anmerkungen: • Sie können das mSATA-Solid-State-Laufwerk auch mit einer Mini-PCI-ExpressCard für drahtloses WAN austauschen. • Tauschen Sie das mSATA-Solid-State-Laufwerk nur aus, wenn es repariert werden muss. Die Position des mSATA-Solid-State-Laufwerks ist nicht für häufiges Austauschen des Laufwerks geeignet.
Seite 161 4. Lösen Sie die Schraube an der Abdeckung des Speichersteckplatzes (1), und entfernen Sie dann die Abdeckung (2). 5. Entfernen Sie die Schraube (1). Die Karte wird nach oben gedrückt (2). 6. Entnehmen Sie die Karte. Kapitel 6 Einheiten austauschen...
Seite 162 7. Richten Sie die Seite des neuen mSATA-Solid-State-Laufwerks, an der sich die Steckverbindungen befinden, am Steckplatz aus. Anmerkungen: • Sie können das mSATA-Solid-State-Laufwerk auch mit einer Mini-PCI-ExpressCard für drahtloses WAN austauschen. • Informationen zum Installieren der Mini-PCI-ExpressCard erhalten Sie im Abschnitt „Mini-PCI-ExpressCard für drahtloses WAN installieren und austauschen“...
Seite 163: Mini-Pci-Expresscard Für Drahtlose Lan-/Wimax-Verbindungen Installieren Und Austauschen
9. Bringen Sie die Abdeckung des Speichersteckplatzes wieder an (1), schließen Sie die Abdeckung (2), und ziehen Sie anschließend die Schraube an (3). 10. Setzen Sie den Akku wieder ein. Weitere Informationen und Anleitungen zum Einsetzen des Akkus finden Sie im Abschnitt „Akku austauschen“ auf Seite 123. 11.
Seite 164 Mini-PCI-ExpressCard mit zwei Anschlüssen austauschen 1. Schalten Sie den Computer aus, entfernen Sie das Netzteil und ziehen Sie alle Kabel vom Computer ab. Warten Sie ein paar Minuten, bis der Computer abgekühlt ist, bevor Sie die folgenden Schritte durchführen. 2. Klappen Sie den LCD-Bildschirm herunter und drehen Sie den Computer um. 3.
Seite 165 7. Entnehmen Sie die Karte. 8. Richten Sie die Seite der neuen Mini-PCI-ExpressCard, an der sich die Steckverbindungen befinden, an den Steckplatzanschlüssen des Computers aus. Kapitel 6 Einheiten austauschen...
Seite 166 Anmerkung: Wenn die neue Mini-PCI-ExpressCard über zwei Anschlüsse verfügt (wie in der nächsten Abbildung dargestellt), legen Sie das weiße Kabel in den Kabelschutzschlauch. 9. Drücken Sie auf die obere Seite der Anschlüsse und drehen Sie die Karte, bis sie einrastet (1). Befestigen Sie die Karte mit der Schraube (2).
Seite 167 10. Schließen Sie die Kabel an die neue Mini-PCI-ExpressCard an. Stellen Sie sicher, dass das graue Kabel am Anschluss „MAIN“ oder „M“ der Karte angeschlossen ist und das schwarze Kabel am Anschluss „AUX“ oder „A“. Anmerkung: Wenn die neue Mini-PCI-ExpressCard über drei Anschlüsse verfügt, müssen Sie das graue Kabel unbedingt an den Anschluss mit der Kennzeichnung „TR1“...
Seite 168 5. Wenn im Lieferumfang der Karte ein Werkzeug zum Entfernen von Anschlüssen enthalten ist, verwenden Sie dieses Werkzeug, um die Kabel von der Karte abzuziehen. Wenn ein solches Werkzeug nicht verfügbar ist, ziehen Sie die Kabel ab, indem Sie die Anschlüsse vorsichtig mit den Fingern herausziehen. 6.
Seite 169 7. Entnehmen Sie die Karte. 8. Richten Sie die Seite der neuen Karte, an der sich die Steckverbindungen befinden, an den Stecksockelanschlüssen des Computers aus (1). Kapitel 6 Einheiten austauschen...
Seite 170 Anmerkung: Wenn die neue Mini-PCI-ExpressCard über zwei Anschlüsse verfügt (wie in der nächsten Abbildung dargestellt), legen Sie das weiße Kabel in den Kabelschutzschlauch. 9. Drücken Sie auf die obere Seite der Anschlüsse und drehen Sie die Karte, bis sie einrastet (1). Befestigen Sie die Karte mit der Schraube (2).
Seite 171: Mini-Pci-Expresscard Für Drahtloses Wan Installieren Und Austauschen
10. Schließen Sie die Kabel an die neue Mini-PCI-ExpressCard an. Schließen Sie das graue Kabel am Anschluss „TR1“ der Karte an, das weiße Kabel am Anschluss „RO“ oder „TR3“ (in der Mitte) und das schwarze Kabel am Anschluss „TR2“. 11. Installieren Sie die Tastatur wieder. Weitere Informationen zum erneuten Installieren der Tastatur finden Sie im Abschnitt „Tastatur austauschen“...
Seite 172 1. Schalten Sie den Computer aus, entfernen Sie das Netzteil und ziehen Sie alle Kabel vom Computer ab. Warten Sie ein paar Minuten, bis der Computer abgekühlt ist, bevor Sie die folgenden Schritte durchführen. 2. Klappen Sie den LCD-Bildschirm herunter und drehen Sie den Computer um. 3.
Seite 173 6. Entfernen Sie die Schraube (1). Die Karte wird nach oben gedrückt (2). Anmerkung: Je nachdem, welche Systemkonfiguration Ihr Computer aufweist, befindet sich an der Karte möglicherweise nur ein Anschluss. 7. Entnehmen Sie die Karte. Kapitel 6 Einheiten austauschen...
Seite 174 8. Richten Sie die Seite der neuen Mini-PCI-ExpressCard, an der sich die Steckverbindungen befinden, am Steckplatz aus. 9. Drücken Sie auf die obere Seite der Anschlüsse (1), und drehen Sie die Karte, bis sie einrastet. Befestigen Sie die Karte mit der Schraube (2). Anmerkung: Je nachdem, welche Systemkonfiguration Ihr Computer aufweist, befindet sich an der Karte möglicherweise nur ein Anschluss.
Seite 175: Sim-Karte Austauschen
10. Schließen Sie die Kabel an die neue Mini-PCI-ExpressCard (3) an. 11. Bringen Sie die Abdeckung des Speichersteckplatzes wieder an (1), schließen Sie die Abdeckung (2), und ziehen Sie anschließend die Schraube an (3). 12. Setzen Sie den Akku wieder ein. Weitere Informationen zum erneuten Einsetzen des Akkus finden Sie im Abschnitt „Akku austauschen“...
Seite 176 Wenn eine (nicht installierte) Platzhalterkarte im Lieferumfang enthalten ist, bedeutet dies, dass bereits eine SIM-Karte im SIM-Karten-Steckplatz installiert ist (und keine weitere Installation erforderlich ist). Anmerkung: Sie erkennen die SIM-Karte an dem IC-Chip an der einen Seite der Karte. Anweisungen zum Austauschen Gehen Sie wie folgt vor, um die SIM-Karte auszutauschen: 1.
Seite 177: Solid-State-Laufwerk Austauschen
Drucken Sie diese Anweisungen aus, bevor Sie beginnen. Sie können das Solid-State-Laufwerk durch ein neues Laufwerk ersetzen. Ein neues Solid-State-Laufwerk können Sie beim Lenovo Reseller oder Lenovo Vertriebsbeauftragten käuflich erwerben. Um das Solid-State-Laufwerk auszutauschen, lesen Sie die folgenden Voraussetzungen, und wählen Sie Ihr Modell aus der unten aufgeführten Liste aus, um die Anweisungen dazu anzuzeigen.
Seite 178 5. Entfernen Sie die Abdeckung der Position. 6. Entfernen Sie das Solid-State-Laufwerk, indem Sie an der Lasche ziehen. 7. Entfernen Sie die seitlichen Abstandsleisten vom Solid-State-Laufwerk. Benutzerhandbuch...
Seite 179 8. Bringen Sie die seitlichen Abstandsleisten an einem neuen Solid-State-Laufwerk an. 9. Setzen Sie das Solid-State-Laufwerk in die Position ein. Drücken Sie das Laufwerk fest in die Position hinein. 10. Befestigen Sie die Abdeckung der Position wieder, wie in der Abbildung dargestellt. Kapitel 6 Einheiten austauschen...
Seite 180 11. Setzen Sie die Befestigungsschraube wieder ein. 12. Setzen Sie den Akku wieder ein. Weitere Informationen zum erneuten Einsetzen des Akkus finden Sie im Abschnitt „Akku austauschen“ auf Seite 123. 13. Drehen Sie den Computer wieder um. Schließen Sie das Netzteil und die Kabel wieder am Computer an. Benutzerhandbuch...
Seite 181: Kapitel 7. Computer Erweitern
Andockstationen und Anschlussreplikatoren sowie Akkus, Netzteile, Drucker, Scanner, Tastaturen und Mäuse. Sie können Ihre Bestellungen bei Lenovo rund um die Uhr über das World Wide Web aufgeben. Sie benötigen dazu nur einen Internetanschluss und eine Kreditkarte. Rufen Sie folgende Website auf, um Ihre Bestellungen bei Lenovo aufzugeben: http://www.lenovo.com/accessories/services/index.html...
Seite 182: Hot-Swap-Vorgang Durchführen
2. Entriegeln Sie die Positionsverriegelung (1), indem Sie sie nach oben schieben. Halten Sie die Positionsverriegelung in der entsperrten Position, schieben Sie die Verriegelung zur Ausgabe der Position (2) nach links und ziehen Sie die Ultrabay-Einheit (3) heraus. 3. Setzen Sie die entsprechende Einheit in die Position ein, und drücken Sie die Einheit in den Anschluss, bis sie einrastet.
Seite 183: Warm-Swap-Vorgang Durchführen
2. Entriegeln Sie die Positionsverriegelung (1), indem Sie sie nach oben schieben. Halten Sie die Positionsverriegelung in der entsperrten Position, schieben Sie die Verriegelung zur Ausgabe der Position (2) nach links und ziehen Sie die Ultrabay-Einheit (3) heraus. 3. Setzen Sie die entsprechende Einheit in die Position ein, und drücken Sie die Einheit in den Anschluss, bis sie einrastet.
Seite 184 1. Entriegeln Sie die Positionsverriegelung (1), indem Sie sie nach oben schieben. Halten Sie die Positionsverriegelung in der entsperrten Position, schieben Sie die Verriegelung zur Ausgabe der Position (2) nach links und ziehen Sie die Ultrabay-Einheit (3) heraus. Anmerkung: Der Computer nimmt aus dem Energiesparmodus (Standby) heraus wieder den normalen Betrieb auf, und ein Dialogfenster wird angezeigt.
Seite 185: Festplattenlaufwerk In Den Adapter Einsetzen
2. Setzen Sie die entsprechende Einheit in die Position ein, und drücken Sie die Einheit in den Anschluss, bis sie einrastet. 3. Drücken Sie die Taste Fn, um den Energiesparmodus (Standby) zu verlassen. Festplattenlaufwerk in den Adapter einsetzen Mit dem als Zusatzeinrichtung erhältlichen ThinkPad Serial Hard Drive Bay Adapter III (Adapter für das Festplattenlaufwerk) können Sie die Speicherkapazität Ihres Computers durch die Installation eines zweiten Festplattenlaufwerks erhöhen.
Seite 186 2. Öffnen Sie die Befestigungsabdeckung für das Festplattenlaufwerk. 3. Setzen Sie das Festplattenlaufwerk ein, wobei das Etikett wie in der Abbildung nach oben zeigt. Anmerkung: Wenn Ihr Festplattenlaufwerk über einen Halteriemen verfügt, stellen Sie sicher, dass dieser nicht unter dem Laufwerk liegt. Benutzerhandbuch...
Seite 187: Adapter Für Festplattenlaufwerk In Die Position Einsetzen
4. Verbinden Sie das Festplattenlaufwerk mit dem Anschluss für das Festplattenlaufwerk. 5. Schließen Sie die Befestigungsabdeckung für das Festplattenlaufwerk. Anmerkungen: • Vergewissern Sie sich, dass das Festplattenlaufwerk im Adapter für das Festplattenlaufwerk eingerastet ist. • Üben Sie dabei nicht zu viel Druck aus, da sonst das Festplattenlaufwerk oder der Adapter für das Festplattenlaufwerk beschädigt werden könnten.
Seite 188: Thinkpad Port Replicator Series 3, Thinkpad Mini Dock Series 3, Thinkpad Mini Dock Plus Series 3 Oder Thinkpad Mini Dock Plus Series 3 (170 W)
Nachdem Sie ein Festplattenlaufwerk in den Adapter für das Festplattenlaufwerk eingesetzt haben, können Sie den Adapter in die Serial Ultrabay Enhanced des Computers einsetzen. Dazu muss eine der folgenden Voraussetzungen erfüllt sein: Anmerkung: Sie können in der Serial Ultrabay Enhanced eine 9,5 mm hohe Serial Ultrabay Slim-Einheit oder eine 12,7 mm hohe Serial Ultrabay Enhanced-Einheit installieren.
Seite 189: Vorne
• „Sicherheitseinrichtung“ auf Seite 179 • „Sperrschlüssel für das System verwenden“ auf Seite 181 Vorne ThinkPad Port Replicator Series 3 Mit dem Betriebsspannungsschalter wird der Computer ein- und ausgeschaltet. Durch Drücken der Entnahmetaste wird der Computer aus dem ThinkPad Port Replicator Series 3 freigegeben.
Seite 190 Die Schlüsselsperranzeige leuchtet, wenn sich der Sperrschlüssel für das System in der gesperrten Position befindet. Wenn sich der Sperrschlüssel für das System in der gesperrten Position befindet, ist die Entnahmetaste an der ThinkPad Mini Dock Series 3 gesperrt und der Computer kann weder angeschlossen noch abgedockt werden.
Seite 191: Rückansicht
Der Mikrofonanschluss, ein Anschluss von 3,5 mm Durchmesser, kann zum Anschließen eines externen Mikrofons verwendet werden. Der Kopfhöreranschluss, ein Anschluss von 3,5 mm Durchmesser, kann zum Anschließen eines externen Stereokopfhörers verwendet werden. Rückansicht ThinkPad Port Replicator Series 3 Der Netzteilanschluss dient zum Anschließen des Netzteils. Der Ethernet-Anschluss dient zum Anschließen des ThinkPad Port Replicator Series 3 an ein Ethernet-LAN.
Seite 192 ThinkPad Mini Dock Series 3 Der Netzteilanschluss dient zum Anschließen des Netzteils. Der DisplayPort-Anschluss dient zum Anschließen eines Bildschirms. Der DVI-Anschluss (DVI - Digital Visual Interface) wird zum Anschließen eines Bildschirms verwendet, der Single-Link-DVI unterstützt. Anmerkung: Der DVI-Anschluss stellt nur eine digitale Schnittstelle zur Verfügung. Dieser Anschluss kann nur bei Computern verwendet werden, die DVI über Andocken unterstützen.
Seite 193 ThinkPad Mini Dock Plus Series 3 und ThinkPad Mini Dock Plus Series 3 (170 W) Der DisplayPort-Anschluss dient zum Anschließen eines Bildschirms. Der DVI-Anschluss (DVI - Digital Visual Interface) wird zum Anschließen eines Bildschirms verwendet, der Single-Link-DVI unterstützt. Anmerkung: Der DVI-Anschluss stellt nur eine digitale Schnittstelle zur Verfügung. Dieser Anschluss kann nur bei Computern verwendet werden, die DVI über Andocken unterstützen.
Seite 194: Anschließen
Der eSATA-Anschluss dient zum Anschließen einer eSATA-Einheit. Der Anschluss für einen externen Bildschirm dient zum Anschließen eines externen Bildschirms. Anmerkung: Wenn Sie Ihren Computer an die ThinkPad Mini Dock Plus Series 3 oder die ThinkPad Mini Dock Plus Series 3 (170 W) anschließen und einen Anschluss für einen externen Bildschirm verwenden möchten, verwenden Sie den Anschluss für einen externen Bildschirm an der ThinkPad Mini Dock Plus Series 3 oder der ThinkPad Mini Dock Plus Series 3 (170 W), nicht den Anschluss am Computer.
Seite 195 1. Stellen Sie vor dem Anschließen Ihres Computers an die ThinkPad Mini Dock Series 3, die ThinkPad Mini Dock Plus Series 3 oder die ThinkPad Mini Dock Plus Series 3 (170 W) sicher, dass der Sperrschlüssel für das System eingesteckt ist und sich in der entsperrten (horizontalen) Position befindet. Stellen Sie sicher, dass das Sicherheitsschloss vom ThinkPad Port Replicator Series 3 entfernt wurde.
Seite 196 3. Setzen Sie den Computer auf die Auflagefläche der ThinkPad Mini Dock Series 3, der ThinkPad Mini Dock Plus Series 3 oder der ThinkPad Mini Dock Plus Series 3 (170 W), und stellen Sie sicher, dass die obere linke Ecke des Computers an der Führungsplatte der ThinkPad Mini Dock Series 3, der ThinkPad Mini Dock Plus Series 3 oder der ThinkPad Mini Dock Plus Series 3 (170 W) ausgerichtet ist.
Seite 197: 3 (170 W) Entfernen
Externen Bildschirm an die ThinkPad Mini Dock Plus Series 3 und die ThinkPad Mini Dock Plus Series 3 (170 W) anschließen Gruppe 1 (obere Abbildung) und Gruppe 2 (untere Abbildung) fungieren als Anschlussgruppen, die unabhängig voneinander sind. Zu beiden Gruppen gehört jeweils ein DisplayPort- und ein DVI-Anschluss (Digital Visual Interface).
Seite 198 2. Stellen Sie sicher, dass der Sperrschlüssel für das System der ThinkPad Mini Dock Series 3, der ThinkPad Mini Dock Plus Series 3 oder der ThinkPad Mini Dock Plus Series 3 (170 W) steckt und sich in der entriegelten (horizontalen) Position befindet. 3.
Seite 199: Sicherheitseinrichtung
3 oder an der ThinkPad Mini Dock Plus Series 3 (170 W) befestigen, ist die Entnahmetaste nicht gesperrt. Verwenden Sie den „Sperrschlüssel für das System“ auf Seite 169 zum Sperren der Entnahmetaste. Lenovo bietet keine Sicherheitsschlösser an. Wenn Sie ein Sicherheitsschloss verwenden möchten, müssen Sie dies gesondert erwerben. Für die Bewertung, Auswahl und Anwendung von Schlössern und Sicherheitseinrichtungen sind Sie selbst verantwortlich.
Seite 200 Gehen Sie wie folgt vor, um ein Sicherheitsschloss an der ThinkPad Mini Dock Plus Series 3 oder der ThinkPad Mini Dock Plus Series 3 (170 W) anzubringen: Gehen Sie wie folgt vor, um ein Sicherheitsschloss an der ThinkPad Mini Dock Series 3 anzubringen: Benutzerhandbuch...
Seite 201: Sperrschlüssel Für Das System Verwenden
Gehen Sie wie folgt vor, um ein Sicherheitsschloss am ThinkPad Port Replicator Series 3 anzubringen: Sperrschlüssel für das System verwenden Der Sperrschlüssel für das System kann in zwei Positionen gedreht werden: entsperrt und gesperrt. Wenn sich der Schlüssel in der gesperrten Position befindet, ist die Entnahmetaste der ThinkPad Mini Dock Series 3, der ThinkPad Mini Dock Plus Series 3 oder der ThinkPad Mini Dock Plus Series 3 (170 W) gesperrt, und Sie können den Computer nicht entnehmen.
Seite 202 Benutzerhandbuch...
Seite 203: Kapitel 8. Erweiterte Konfiguration
„Windows 7“ auf Seite 184 – „Windows Vista“ auf Seite 185 – „Windows XP“ auf Seite 187 Anmerkungen: Wenn es sich bei Ihrem Computer um ein Modell mit Microsoft Windows Vista Service Pack 2 oder mit Microsoft Windows 7 handelt, © Copyright Lenovo 2011...
Seite 204: Windows 7 Installieren
– werden ThinkPad Setup-Funktionen von Windows-Versionen (32 Bit) nicht unterstützt. Nur bei 64-Bit-Versionen von Windows können die Funktionen von 64-Bit-UEFI-BIOS genutzt werden. – Wenn Sie Windows RE (Windows Recovery Environment) (WinRE) mit der Installations-DVD für 64-Bit-Versionen von Microsoft Windows starten möchten, sollten Sie die Ersteinstellung von UEFI/Legacy Boot im ThinkPad Setup ändern.
Seite 205: Windows Vista Installieren
Anwendungssoftware nicht auf dem Festplattenlaufwerk finden, oder wenn Sie Aktualisierungen und neueste Informationen zu den Ergänzungsdateien, zu den Einheitentreibern und zur Anwendungssoftware benötigen, besuchen Sie die Website http://www.lenovo.com/support/site.wss/document.do?sitestyle=lenovo&lndocid=tpad-matrix Programmkorrekturen für die Registrierungsdatei unter Windows 7 installieren Installieren Sie die folgenden Programmkorrekturen für die Registrierungsdatei: •...
Seite 206 Anwendungssoftware nicht auf dem Festplattenlaufwerk finden oder wenn Sie Aktualisierungen und neue Informationen zu den Einheitentreibern und zur Anwendungssoftware suchen, finden Sie diese unter: http://www.lenovo.com/support Programmkorrekturen für die Registrierungsdatei unter Windows Vista installieren Installieren Sie die folgenden Programmkorrekturen für die Registrierungsdatei: •...
Seite 207: Windows Xp Installieren
Anmerkung: Die Webadresse kann ohne vorherige Ankündigung geändert werden. Wird die Homepage nicht angezeigt, suchen Sie auf der Microsoft-Startseite nach der Homepage. Um ein Korrekturmodul zu installieren, führen Sie die Datei mit der Erweiterung „.exe“ in einem Teilordner aus, und befolgen Sie die angezeigten Anweisungen. Anmerkung: Wenn Sie das Festplattenlaufwerk aus einem Computer mit einem Einzelkernprozessor entfernen und es in einem Computer mit einem Doppelkernprozessor installieren, können Sie auf das Festplattenlaufwerk zugreifen.
Seite 208 Informationen zu den Ergänzungsdateien, zu den Einheitentreibern und zur Anwendungssoftware benötigen, finden Sie diese auf der ThinkPad-Website unter http://www.lenovo.com/support/site.wss/document.do?sitestyle=lenovo&lndocid=tpad-matrix Wenn Sie nicht über ein Diskettenlaufwerk verfügen, können Sie Intel Rapid Storage Technology Driver mit der folgenden alternativen Methode installieren: Anmerkungen: •...
Seite 209 Installations-CD für Windows XP Service Pack 3 installieren oder es entweder vom Microsoft Download Center oder der Microsoft Website „Windows Updates“ herunterladen. 11. Rufen Sie die Lenovo Website unter folgender Adresse auf: http://www.lenovo.com/support/site.wss/document.do?sitestyle=lenovo&lndocid=tpad-matrix 12. Laden Sie die Software „Intel Rapid Storage Technology Driver“ von der Website herunter.
Seite 210: Einheitentreiber Installieren
Um das 4-in-1-Lesegerät für Speicherkarten verwenden zu können, müssen Sie den Treiber für Lesegeräte für Speicherkarten (Ricoh Multi Card Reader Driver) herunterladen und installieren. Diese beiden Anwendungen können Sie von der Lenovo Website unter der Adresse http://www.lenovo.com/support herunterladen. ThinkPad-Monitordatei für Windows 2000/XP/Vista/7 installieren Die ThinkPad-Monitordatei für Windows 2000/XP/Vista/7 befindet sich im folgenden Verzeichnis:...
Seite 211 13. Bestätigen Sie den richtigen Anzeigetyp, und klicken Sie dann auf Weiter. 14. Windows hat die Installation beendet. Klicken Sie auf Close (Schließen). 15. Klicken Sie für die Anzeigeeigenschaften auf Schließen. 16. Klicken Sie auf der Registerkarte Monitor auf OK. 17.
Seite 212: Thinkpad Setup
13. Klicken Sie auf die Schaltfläche Datenträger..14. Klicken Sie auf Durchsuchen. 15. Geben Sie den Pfad „C:\SWTOOLS\DRIVERS\MONITOR“ als Positionsverzeichnis an, und wählen Sie TPLCD.INF aus. 16. Klicken Sie auf OK. 17. Das System zeigt die ThinkPad-Anzeige an. Klicken Sie auf Weiter. Das System kopiert die ThinkPad-Monitor-INF-Datei und das Farbprofil.
Seite 213: Menü "Config
Im Folgenden ist ein Beispiel für ein ThinkPad Setup-Menü abgebildet: 4. Bewegen Sie die Cursortaste mit Hilfe der Pfeiltasten auf den Eintrag, den Sie ändern möchten. Wenn der gewünschte Eintrag hervorgehoben wird, drücken Sie die Eingabetaste. Daraufhin wird ein Untermenü angezeigt. 5.
Seite 214: Menü "Date/Time
• Drücken Sie in den einzelnen Untermenüs die Eingabetaste, um auswählbare Optionen anzuzeigen und die gewünschte Option mithilfe der Cursortaste auszuwählen. Sie können die gewünschten Werte auch direkt über die Tastatur eingeben. Das folgende Untermenü wird angezeigt: • Network: Die mit LAN zusammenhängenden Funktionen festlegen. •...
Seite 215 • Memory Protection: Einstellungen für die Funktion „Data Execution Prevention“ festlegen. • Virtualization: Die Einstellungen für die „Intel Virtualization Technology“ und die Funktion „Intel VT-d“ aktivieren oder deaktivieren. • I/O Port Access: Zugriff auf einzelne E/A-Anschlüsse aktivieren oder deaktivieren. • Anti-Theft: UEFI-BIOS-Schnittstelle zum Aktivieren von Services wie Intel AT und Computrace, die Schutz gegen Diebstahl bieten, aktivieren bzw.
Seite 216: Menü "Startup
den unbefugten Zugriff auf Ihren Computer zu verhindern, legen Sie für das Betriebssystem eine Benutzerauthentifizierung fest. Menü "Startup" Möglicherweise ist es erforderlich, die Startreihenfolge der Einheiten des Computers zu ändern. Wenn Sie zum Beispiel über unterschiedliche Betriebssysteme auf verschiedenen Einheiten verfügen, kann der Systemstart von einer dieser Einheiten aus durchgeführt werden.
Seite 217: Menü "Restart
3. ATAPI CD0: 4. ATA HDD0: 5. ATA HDD1: 6. ATA HDD2: 7. USB HDD: 8. PCI LAN: 9. ATAPI CD1: 10. ATAPI CD2: 11. ATA HDD3: 12. ATA HDD4: 13. Other CD: 14. Other HDD: Untermenü „Network Boot“ Verwenden Sie Network Boot, um die Booteinheit auszuwählen. Wurde die Funktion Wake-on-LAN aktiviert, kann der Netzadministrator mithilfe einer Netzverwaltungssoftware die Computer in einem LAN von einem fernen Standort aus einschalten.
Seite 218 Anmerkung: Einige Elemente werden nur dann im Menü angezeigt, wenn der Computer die entsprechenden Funktionen unterstützt. Anmerkungen: • Enabled bedeutet, dass die Funktion konfiguriert ist. • Disabled bedeutet, dass die Funktion nicht konfiguriert ist. • Die Standardwerte sind durch Fettdruck dargestellt. Optionen im Menü...
Seite 219 Tabelle 8. Optionen im Menü "Config" (Forts.) • Disabled Die Bootunterstützung USB UEFI BIOS Support für USB-Disketten, • Enabled USB-Memory-Key und optische USB-Laufwerke aktivieren („Enabled“) oder deaktivieren („Disabled“). • Disabled Always On USB Wenn Sie die Option „Enabled“ (Aktiviert) • Enabled auswählen, können die externen USB-Einheiten über die USB-Anschlüsse...
Seite 220 Tabelle 8. Optionen im Menü "Config" (Forts.) TrackPoint • Disabled Integrierten TrackPoint Keyboard/Mouse aktivieren oder • Enabled deaktivieren. Anmerkung: Wenn Sie eine externe Maus verwenden möchten, wählen Sie „Disabled“ (Deaktiviert) aus. Touch Pad • Disabled Integriertes TouchPad aktivieren oder • Enabled deaktivieren.
Seite 221 Tabelle 8. Optionen im Menü "Config" (Forts.) ThinkPad NumLock • Independent Wenn Sie „Independent“ (Unabhängig) auswählen, • Synchronized kann die Funktion für numerische Verriegelung am Computer unabhängig vom Status der numerischen Verriegelung der externen Tastatur deaktiviert werden. Wenn die numerische Verriegelung des Computers aktiviert ist, wird die numerische...
Seite 222 Tabelle 8. Optionen im Menü "Config" (Forts.) Display Boot Display Device • ThinkPad LCD Wählen Sie die Bildschirmeinheit aus, • Analog (VGA) die beim Booten aktiviert • Digital on ThinkPad werden soll. Diese Auswahl gilt für den Bootzeitraum, • Digital 1 on dock die Aufforderung zur •...
Seite 223 Tabelle 8. Optionen im Menü "Config" (Forts.) ® • Disabled Power Intel SpeedStep Sie können bei Laufzeit technology (Intel den Modus für die Intel • Enabled SpeedStep mounted SpeedStep Technologie models only) auswählen. Mode for AC • Maximum Performance Maximum Performance: Immer •...
Seite 224 Tabelle 8. Optionen im Menü "Config" (Forts.) • Disabled Aktivieren oder deaktivieren Power On with AC Attach Sie die Funktion, mit der • Enabled das System eingeschaltet wird, wenn das Netzteil angeschlossen ist. Wenn Sie „Enabled“ auswählen, wird das System eingeschaltet, wenn ein Netzteil angeschlossen ist.
Seite 225 Tabelle 8. Optionen im Menü "Config" (Forts.) Serial ATA (SATA) SATA Controller Mode • Compatibility Wählen Sie den Option Betriebsmodus für den • AHCI SATA-Controller aus. • RAID Wenn Ihr System RAID unterstützt, wählen Sie „RAID“ aus. Wenn Sie den Modus „Compatibility“ auswählen, wird der Serial ATA-Controller im Kompatibilitätsmodus...
Seite 226 Tabelle 8. Optionen im Menü "Config" (Forts.) 0-255 CIRA Timeout Sie können die Zeitlimitoption für das Herstellen der CIRA-Verbindung festlegen. Wählen Sie dazu einen Wert aus dem Bereich von 1 bis 254 Sekunden aus. Bei Auswahl von „0“ gilt das Standardzeitlimit von 60 Sekunden.
Seite 227 Tabelle 9. Optionen im Menü "Security" (Forts.) Password • Disabled Sie können die Kennwortauthentifizierung Authentication aktivieren oder deaktivieren. Dieser • Enabled Menüpunkt wird angezeigt, wenn ein hoher Sicherheitsmodus eingestellt ist. Reset Fingerprint • Enter Mit dieser Option werden alle im Sensor Data gespeicherten Fingerabdruckdaten gelöscht und die Einstellungen auf die...
Seite 228 Tabelle 9. Optionen im Menü "Security" (Forts.) Memory Protection Execution Prevention • Disabled Einige Computerviren und -würmer bewirken einen Überlauf der Speicherpuffer, indem sie • Enabled Code ausführen, obwohl nur Daten zulässig sind. Wenn die Funktion "Data Execution Prevention" unter Ihrem Betriebssystem verwendet werden kann, können Sie Ihren Computer gegen solche Viren und Würmer schützen, indem Sie die Option „Enabled“...
Seite 229 Tabelle 9. Optionen im Menü "Security" (Forts.) • Disabled eSATA Port Wenn Sie die Option „Enabled“ (Aktiviert) auswählen, können Sie den eSATA-Anschluss • Enabled verwenden. Memory Card Slot • Disabled Wenn Sie die Option „Enabled“ (Aktiviert) auswählen, können Sie den Steckplatz für •...
Seite 230: System-Uefi-Bios Aktualisieren
Tabelle 10. Optionen im Menü "Startup" (Forts.) • Both UEFI/Legacy Boot Wählen Sie die Bootfunktion für das System aus. • UEFI Only • Both: System wird durch Befolgen • Legacy Only der Einstellung UEFI/Legacy Boot Priority gebootet. • UEFI Only: System wird über ein UEFI-aktiviertes Betriebssystem gebootet.
Seite 231: Systemverwaltungsfunktionen Verwenden
Nachricht, dass das UEFI-BIOS aktualisiert werden muss, damit die neu installierte Komponente richtig ausgeführt werden kann. Rufen Sie zum Aktualisieren des UEFI-BIOS die Website http://www.lenovo.com/support/site.wss/document.do?sitestyle=lenovo&lndocid=tpad-matrix auf, und befolgen Sie die angezeigten Anweisungen. Systemverwaltungsfunktionen verwenden Die Informationen in diesem Abschnitt sind hauptsächlich für Netzadministratoren bestimmt.
Seite 232: Wake-On-Lan
Wake on LAN Mit der Funktion "Wake on LAN" kann ein Netzadministrator den Computer von einer Verwaltungskonsole aus einschalten. Wird die Funktion „Wake on LAN“ mit Netzverwaltungssoftware verwendet, können viele Funktionen wie Datenübertragungen, Softwareaktualisierungen und Flash-Aktualisierungen für UEFI-BIOS ohne Überwachung von einem fernen Standort aus ausgeführt werden. Solche Aktualisierungen können demzufolge auf die Nachtstunden oder Wochenenden verlegt werden, sodass die gesamte Arbeitszeit produktiv genutzt werden kann.
Seite 233: Verwaltungsfunktionen Einrichten
Asset ID EEPROM Der Asset ID EEPROM enthält Informationen zum System, z. B. Konfigurationsdaten und Seriennummern der wichtigsten Systemkomponenten. Darüber hinaus enthält der EEPROM eine Reihe freier Felder, in denen Sie Daten zu Endbenutzern im Netz speichern können. Verwaltungsfunktionen einrichten Damit ein Netzadministrator den Computer von einem fernen Standort aus steuern kann, müssen Sie zunächst die Netzschnittstelle konfigurieren.
Seite 234: Flash-Aktualisierung
Anmerkung: Wenn Sie die Einstellung initialisieren, um die Standardstartreihenfolge wiederherzustellen, drücken Sie die Taste F9. Die Standardeinstellungen werden automatisch geladen. Flash-Aktualisierung Ist eine Flash-Aktualisierung von UEFI-BIOS über das Netz aktiviert, kann ein Netzadministrator über Remotezugriff von einer Managementkonsole aus die Systemprogramme aktualisieren. Dazu müssen die folgenden Voraussetzungen erfüllt sein: •...
Seite 235: Kapitel 9. Fehlervermeidung
Papierkorbs in Ihrem E-Mail-Programm. 6. Mindestens einmal pro Woche sollten Sie Sicherungskopien der Computerdaten erstellen. Bei wichtigen Daten ist es empfehlenswert, einmal pro Tag eine Sicherung durchzuführen. Lenovo bietet für den Computer eine Vielzahl von Zusatzeinrichtungen zur Erstellung von Sicherungskopien an. Bei den meisten ThinkPads können Sie optische Laufwerke mit Aufzeichnungsfunktionen verwenden und auf...
Seite 236: Auf Aktuelle Einheitentreiber Überprüfen
Aktuelle Treiber mit System Update abrufen Das Programm „System Update“ unterstützt Sie dabei, die Software Ihres Systems immer auf dem neuesten Stand zu halten. Die Aktualisierungspakete werden auf Lenovo Servern gespeichert und können von der Lenovo Unterstützungswebsite heruntergeladen werden. Aktualisierungspakete können Anwendungen, Einheitentreiber, UEFI-BIOS-Flash-Aktualisierungen oder Softwareaktualisierungen enthalten.
Seite 237: Pflege Des Computers Und Umgang Mit Dem Computer
Programm „System Update“ eine Verbindung zur Lenovo Unterstützungswebsite herstellt, erkennt System Update automatisch den Maschinentyp und das Modell Ihres Computers, das installierte Betriebssystem und die Sprache des Betriebssystems, um zu bestimmen, welche Aktualisierungen für Ihren Computer verfügbar sind. Anschließend zeigt das Programm „System Update“ eine Liste der Aktualisierungspakete an, und kategorisiert die Pakete als „Kritisch“, „Empfohlen“...
Seite 238 Achten Sie auf eine vorsichtige Handhabung des ThinkPads • Vermeiden Sie es, Gegenstände (auch kein Papier) zwischen den LCD-Bildschirm und die Tastatur oder die Handauflage zu legen. • Der LCD-Bildschirm sollte in einem Winkel von etwas über 90 Grad geöffnet und verwendet werden. Öffnen Sie den LCD-Bildschirm nicht in einem Winkel von mehr als 180 Grad, da dadurch das Scharnier beschädigt werden könnte.
Seite 239 • Registrieren Sie Ihre ThinkPad-Produkte bei Lenovo (unter http://www.lenovo.com/register). Dadurch haben die zuständigen Stellen die Möglichkeit, Ihnen den Computer zurückzugeben, falls er verloren geht oder gestohlen wird. Durch die Registrierung des Computers können Sie von Lenovo auch über mögliche technische Informationen und Erweiterungen informiert werden.
Seite 240: Außenseite Des Computers Reinigen
Außenseite des Computers reinigen Sie sollten den Computer in regelmäßigen Abständen reinigen. Beachten Sie dabei Folgendes: 1. Mischen Sie ein sanftes Reinigungsmittel (Reinigungsmittel ohne Scheuerpulver oder Chemikalien, wie z. B. Säuren oder alkalische Stoffe) mit Wasser. Verwenden Sie fünf Teile Wasser und einen Teil Reinigungsmittel.
Seite 241: Kapitel 10. Computerprobleme Beheben
Gehen Sie wie folgt vor, um dieses Programm zu starten: Windows 7: 1. Klicken Sie auf Start. 2. Bewegen Sie den Mauszeiger auf Systemsteuerung, System und Sicherheit und dann auf Lenovo - Systemzustand und Diagnose. Windows Vista und Windows XP: 1.
Seite 242: Computer Reagiert Nicht Mehr
Computer reagiert nicht mehr Drucken Sie diese Anweisungen aus und bewahren Sie sie als Referenzmaterial auf. Gehen Sie wie folgt vor, wenn der ThinkPad nicht mehr reagiert (wenn Sie die UltraNav-Zeigereinheit oder die Tastatur nicht mehr verwenden können): 1. Halten Sie den Betriebsspannungsschalter gedrückt, bis der Computer ausgeschaltet ist. Nachdem der Computer ausgeschaltet ist, starten Sie ihn durch Drücken des Betriebsspannungsschalters erneut.
Seite 243: Fehlernachrichten
1. Ziehen Sie sofort und vorsichtig das Netzteil von der Netzsteckdose ab. 2. Schalten Sie den Computer sofort aus. Wenn das Ausschalten des Computers nicht möglich ist, entfernen Sie den Akku. Je schneller Sie die elektrische Spannung des Computers reduzieren, um so geringer sind wahrscheinlich die Schäden, die durch Kurzschlüsse hervorgerufen werden können.
Seite 244 • Nachricht: 0191: Systemschutz - Ungültige ferne Änderungsanforderung Ursache und Fehlerbehebung: Die Änderung der Systemkonfiguration ist fehlgeschlagen. Bestätigen Sie die Operation, und versuchen Sie es erneut. Um den Fehler zu beheben, führen Sie ThinkPad Setup aus. • Nachricht: 0192: Systemschutz - Unerlaubter Eingriff in die integrierte Sicherheitshardware Ursache und Fehlerbehebung: Der Security Chip wurde durch einen neuen Chip ersetzt.
Seite 245 Ursache und Fehlerbehebung: Die Festplatte funktioniert nicht. Lassen Sie die Festplatte vom Kundendienst überprüfen. • Nachricht: 2102: Erkennungsfehler auf HDD2 (Mini-SATA) Ursache und Fehlerbehebung: Die Mini-SATA-Einheit funktioniert nicht. Lassen Sie die Mini-SATA-Einheit vom Kundendienst überprüfen. • Nachricht: 2110: Lesefehler auf HDD0 (Hauptfestplattenlaufwerk) Ursache und Fehlerbehebung: Die Festplatte funktioniert nicht.
Seite 246: Fehler Ohne Fehlernachrichten
Fehler ohne Fehlernachrichten • Fehler: Die Anzeige wird ausgeblendet, auch wenn ich es nicht wünsche. Ursache und Fehlerbehebung: Sie können alle Systemzeitgeber, z. B. den Zeitgeber für das Ausschalten des LCD-Bildschirms oder den Zeitgeber für das Ausblenden des Bildschirms, deaktivieren. 1.
Seite 247: Fehler Mit Signaltönen
Speicherkapazität und die Zugriffszeit auf den Speicher. Weitere Informationen und Anweisungen finden Sie im Abschnitt „Hauptspeicher austauschen“ auf Seite 135. 5. Führen Sie „Lenovo ThinkVantage Toolbox“ auf Seite 221 aus. Modem und Netzbetrieb In folgenden Abschnitten sind die häufigsten Fehler bei Modems und beim Netzbetrieb aufgelistet:...
Seite 248: Fehler Bei Der Verwendung Eines Modems
Fehler bei der Verwendung eines Modems • Fehler: Die Modemanwendung kann mit dem internen Modem nicht ordnungsgemäß ausgeführt werden. Ursache und Fehlerbehebung: Vergewissern Sie sich, dass der interne Modemanschluss aktiviert ist, indem Sie den Geräte-Manager aufrufen und wie folgt vorgehen: Windows 7 und Windows Vista: 1.
Seite 249 Windows XP: 1. Klicken Sie auf Start. 2. Klicken Sie auf Systemsteuerung ➙ Drucker und andere Hardware. 3. Klicken Sie auf Telefon- und Modemoptionen. 4. Klicken Sie auf die Registerkarte Modems. Der Name des in Ihrem Computer installierten Modems ist hervorgehoben. 5.
Seite 250: Fehler Bei Ethernet-Verbindungen
Anmerkung: Wenn Ihr Computer ein Windows 7-Modell ist, klicken Sie in der Taskleiste auf Ausgeblendete Symbole anzeigen. Das Symbol „MoH“ wird nun angezeigt. • Fehler: Das Herstellen einer Verbindung zum Internet-Service-Provider nimmt mehr Zeit in Anspruch, wenn die Funktion „Fast Connect“ verwendet wird. Oder die Übertragungsgeschwindigkeit ist gering, wenn die Funktion "Fast Connect"...
Seite 251 Windows 7 und Windows Vista: 1. Klicken Sie auf Start, und klicken Sie dann auf Systemsteuerung. 2. Klicken Sie auf Hardware und Audio. 3. Klicken Sie auf Geräte-Manager. Wenn Sie aufgefordert werden, ein Administratorkennwort oder eine Bestätigung einzugeben, geben Sie das Kennwort oder die Bestätigung ein. 4.
Seite 252: Fehler Bei Drahtloser Lan-Übertragung
• Fehler: Ihr Computer ist ein Gigabit-Ethernet-Modell, und es können keine Netzverbindungen mit 1000 Mb/s hergestellt werden. Es werden nur Verbindungen mit 100 Mb/s hergestellt. Ursache und Fehlerbehebung: – Verwenden Sie ein anderes Kabel. – Stellen Sie sicher, dass für den Verbindungspartner die Option für automatisches Aushandeln der Verbindungsgeschwindigkeit ausgewählt wurde.
Seite 253 Ursache und Fehlerbehebung: Windows 7 und Windows Vista senden PIM-Elemente im XML-Format. Die meisten Bluetooth-Einheiten verarbeiten PIM-Elemente jedoch im vCard-Format. Wenn eine andere Bluetooth-Einheit eine Datei über Bluetooth empfangen kann, werden PIM-Elemente, die von Windows 7 oder Windows Vista gesendet werden, möglicherweise als Dateien mit der Erweiterung ".contact" gespeichert.
Seite 254 Wenn Sie die Einheit nicht finden können, reagiert diese möglicherweise nicht mehr. Vergewissern Sie sich, dass die Einheit für die Bluetooth-Funktion aktiviert ist. Wenn Sie die Einheit finden, stellen Sie eine Verbindung zu den gewünschten Services her. Wenn Sie sicher sind, dass die Einheit reagiert, schalten Sie Bluetooth aus. Schalten Sie es anschließend erneut ein, oder führen Sie einen Neustart des Computers durch.
Seite 255 ausgefallen ist, wird angezeigt: „The Synchronization with xxx (Name der Bluetooth-Einheit) failed. PIM (Personal Information Manager) Interface failed.“ Ursache und Fehlerbehebung: Starten Sie ein E-Mail-Programm, und konfigurieren Sie Ihren E-Mail-Account. ODER: Ändern Sie die Bluetooth-Konfiguration, sodass keine Synchronisation für E-Mails durchgeführt wird. Gehen Sie dazu wie folgt vor: 1.
Seite 256: Tastatur Und Andere Zeigereinheiten
5. Wenn Sie das Kopfhörerprofil verwenden, wählen Sie Bluetooth Audio für "Soundwiedergabe" und für "Soundaufnahme" aus. Wenn Sie das AV-Profil verwenden, wählen Sie Bluetooth High Quality Audio für "Soundwiedergabe" und für "Soundaufnahme" aus. 6. Klicken Sie auf OK, um das Fenster "Eigenschaften von Sounds und Audiogeräte" zu schließen. Tastatur und andere Zeigereinheiten In folgenden Abschnitten sind die häufigsten Fehler an der Tastatur und an anderen Zeigereinheiten aufgelistet:...
Seite 257: Anzeige- Und Multimediaeinheiten
3. Wählen Sie die Registerkarte Hardware aus. Stellen Sie über die Geräteeigenschaften sicher, dass die Einheit ordnungsgemäß funktioniert. Windows XP: 1. Klicken Sie auf Start ➙ Systemsteuerung. 2. Klicken Sie auf Drucker und andere Hardware, und klicken Sie anschließend auf Tastatur. 3.
Seite 258 Windows 7: 1. Klicken Sie mit der rechten Maustaste auf den Desktop, und klicken Sie auf Personalisieren. 2. Klicken Sie links auf Anzeige. 3. Wählen Sie Anzeigeeinstellungen ändern aus. Überprüfen Sie, ob die Bildschirmauflösung richtig eingestellt ist. 4. Klicken Sie auf Erweiterte Einstellungen. 5.
Seite 259: Fehler Am Externen Bildschirm
1. Klicken Sie mit der rechten Maustaste auf den Desktop, und wählen Sie Eigenschaften aus dem Kontextmenü aus, um das Fenster „Eigenschaften von Anzeige“ zu öffnen. 2. Klicken Sie auf die Registerkarte Einstellungen. 3. Überprüfen Sie, ob die Bildschirmauflösung und die Farbqualität richtig eingestellt sind. 4.
Seite 260 – Wenn der externe Bildschirm eine niedrigere Auflösung als der LCD-Bildschirm unterstützt, zeigen Sie die Computerausgabe nur auf dem externen Bildschirm an. (Wenn Sie die Computerausgabe auf dem LCD-Bildschirm und dem externen Bildschirm anzeigen, bleibt der externe Bildschirm leer, oder die Anzeige wird verzerrt dargestellt.) •...
Seite 261 Anmerkung: Der Name des Einheitentreibers richtet sich nach dem im Computer installierten Videochip. 6. Klicken Sie auf OK. Wenn die Informationen falsch sind, installieren Sie den Einheitentreiber erneut. Weitere Informationen dazu erhalten Sie in den folgenden Abschnitten. – Überprüfen Sie den Bildschirmtyp. Aktualisieren Sie den Treiber, falls erforderlich. Gehen Sie dazu wie folgt vor: Windows 7: 1.
Seite 262 5. Klicken Sie auf Anzeigeeinstellungen. 6. Klicken Sie auf die Schaltfläche Erweiterte Einstellungen. 7. Klicken Sie auf die Registerkarte Monitor. Überprüfen Sie im Fenster mit den Bildschirminformationen, ob der Bildschirmtyp richtig angegeben ist. Ist dies der Fall, klicken Sie auf OK, um das Fenster zu schließen. Andernfalls führen Sie folgende Schritte aus. 8.
Seite 263 16. Wählen Sie den Hersteller und das Modell Ihres Bildschirms aus. 17. Klicken Sie nach dem Aktualisieren des Treibers auf OK, um das Fenster mit den Bildschirminformationen zu schließen. 18. Legen Sie im Fenster „Eigenschaften von Anzeige“ Werte für Farben und Bildschirmbereich fest. 19.
Seite 264 3. Drücken Sie die Tastenkombination Fn+F7, um die Computerausgabe am externen Bildschirm anzuzeigen. Anmerkung: Nachdem Sie die Tastenkombination Fn+F7 gedrückt haben, müssen Sie einen Moment warten, bis das Bild erscheint. 4. Klicken Sie mit der rechten Maustaste auf den Desktop, und wählen Sie Eigenschaften aus dem Kontextmenü...
Seite 265 5. Aktivieren Sie das Kontrollkästchen Desktop auf diesem Bildschirm erweitern. 6. Klicken Sie auf das Symbol für Bildschirm 1 (für den als primären Bildschirm angegebenen LCD-Bildschirm). 7. Wählen Sie die Auflösung und die Farben für den primären Bildschirm aus. 8. Klicken Sie auf das Symbol Monitor-2 (für den als sekundären Bildschirm angegebenen externen Bildschirm).
Seite 266: Fehler Bei Audioeinheiten
Windows XP: Verwenden Sie das Fenster „Eigenschaften von Anzeige“, um die Auflösung und die Farbtiefe für den primären Bildschirm niedriger einzustellen. Weitere Informationen zum Aufrufen des Fensters „Eigenschaften von Anzeige“ finden Sie unter „Ursache und Fehlerbehebung“ für „Die Funktion „Erweiterter Desktop“ wird nicht ausgeführt“ (siehe oben). •...
Seite 267 3. Klicken Sie auf Audio. 4. Klicken Sie im Fenster "Audio" auf die Registerkarte Aufnahme. 5. Wählen Sie Mikrofon aus, und klicken Sie auf die Schaltfläche Eigenschaften. 6. Klicken Sie auf die Registerkarte Ebenen, und bewegen Sie den Schieberegler für Mikrofonverstärkung nach oben.
Seite 268 Ursache und Fehlerbehebung: Verwenden Sie den Lautstärkeregler an der Hardware. Verwenden Sie unter Windows XP den Lautstärkeregler für Hardware oder den Lautstärkeregler für Dateien im Format WAV im Fenster für die Lautstärkeregelung. Dieser Fehler entsteht dadurch, dass das Programm "Built-In Synthesizer"...
Seite 269: Fehler Am Lesegerät Für Fingerabdrücke
4. Um eine andere Einheit als Standardeinheit zu definieren, klicken Sie einfach doppelt auf das Symbol für diese Lautsprecher. Nun ist dieses Symbol mit einem Häkchen markiert. 5. Spielen Sie ein Audiosignal mit einem Musikwiedergabeprogramm ab, z. B. mit Windows Media Player.
Seite 270: Fehler Am Netzteil
3. Schließen Sie das Netzteil an den Computer an, und starten Sie den Ladevorgang. Verwenden Sie das optionale Schnell-Ladegerät (falls vorhanden) für das Wiederaufladen von zu stark entladenen Akkus. Wenn der Akku in 24 Stunden nicht vollständig geladen werden kann, verwenden Sie einen neuen Akku. •...
Seite 271: Fehler Am Betriebsspannungsschalter
Wenn der Computer nicht mit Strom versorgt wird, überprüfen Sie die folgenden Punkte: 1. Überprüfen Sie den Betriebsspannungsschalter. Siehe hierzu den Abschnitt „Systemstatusanzeigen“ auf Seite 12. Der Betriebsspannungsschalter leuchtet, wenn der Computer eingeschaltet ist. 2. Überprüfen Sie alle Netzanschlüsse. Entfernen Sie alle Mehrfachsteckdosen und alle Einrichtungen zum Überspannungsschutz, damit das Netzteil direkt an die Netzsteckdose angeschlossen ist.
Seite 272: Fehler Beim Starten
Wenn Sie eine Fehlernachricht erhalten, während das Betriebssystem nach Abschluss des POST die Desktop-Konfiguration lädt, überprüfen Sie die folgenden Punkte: 1. Rufen Sie die Lenovo Unterstützungswebsite unter der Adresse http://www.lenovo.com/support auf, und suchen Sie nach der Fehlernachricht. 2. Rufen Sie die Homepage für Microsoft Knowledge Base unter http://support.microsoft.com/ auf, und suchen Sie nach der Fehlernachricht.
Seite 273 Bildschirm wieder anzuschließen oder einzuschalten, und die Anzeige des LCD-Bildschirms leer bleibt, drücken Sie die Tastenkombination Fn+F7, um den LCD-Bildschirm zu aktivieren. Anmerkungen: – Wenn Sie die Tastenkombination Fn+F7 zum Anwenden eines Präsentationsschemas verwenden, drücken Sie Fn+F7 mindestens drei Mal in drei Sekunden, und das Bild wird auf dem LCD-Bildschirm angezeigt.
Seite 274: Laufwerke Und Andere Speichereinheiten
Wenn Sie den Computer durch Drücken der Tastenkombination Fn+F12 in den Ruhezustand versetzen möchten, müssen Sie den Treiber für die Stromverbrauchssteuerung (PM) installieren. • Fehler: Der Akku wird geringfügig entladen, wenn sich der Computer im Ruhezustand befindet. Ursache und Fehlerbehebung: Wenn die Wake-up-Funktion aktiviert ist, verbraucht der Computer wenig Strom.
Seite 275 Stellen Sie sicher, dass die Einheitentreiber ordnungsgemäß installiert sind. • Fehler: Wenn das Laufwerk auf die CD, DVD oder CD-RW zugreift, ist ein Geräusch zu hören. Ursache und Fehlerbehebung: Wenn der Datenträger nicht richtig in die Mitte des Laufwerkschlittens eingelegt wurde, reibt er möglicherweise gegen die Laufwerkabdeckung und verursacht Geräusche. Stellen Sie sicher, dass der Datenträger richtig in das Laufwerk eingelegt wird.
Seite 276: Softwarefehler
• Fehler: Wenn Sie versuchen, auf eine DVD-RW zu schreiben, die in das Kombinationslaufwerk des Computers eingelegt wurde, kann sie nicht beschrieben werden, und es wird möglicherweise folgende Fehlernachricht angezeigt: „Der Datenträger im Laufwerk ist keine beschreibbare CD oder bereits voll. Legen Sie eine leere, beschreibbare CD in Laufwerk D:\ ein, oder verwenden Sie einen Datenträger mit genug freier Speicherkapazität, um alle Dateien zu speichern, die Sie unter Windows XP ausgewählt haben.“...
Seite 277: Fehler Am Usb-Anschluss
3. Klicken Sie auf die Registerkarte Hardware, und klicken Sie auf die Schaltfläche Geräte-Manager. Weitere Informationen finden Sie im Abschnitt „Lenovo ThinkVantage Toolbox verwenden“ auf Seite 221. Führen Sie mithilfe von Lenovo ThinkVantage Toolbox einen Diagnosetest für den USB-Anschluss durch.
Seite 278 Benutzerhandbuch...
Seite 279: Kapitel 11. Unterstützung Anfordern
Ihrem Computer notieren. Fehlersymptome und weitere Einzelheiten notieren Notieren Sie sich vor einem Anruf bei Lenovo die Antworten auf die folgenden Fragen. Sie ermöglichen es dem zuständigen Lenovo Mitarbeiter damit, Ihnen so schnell wie möglich Unterstützung zu bieten. • Wie äußert sich der Fehler? Tritt der Fehler fortlaufend oder gelegentlich auf? •...
Seite 280: Hilfe Und Serviceleistungen Anfordern
Lenovo Produkten benötigen, bietet Lenovo Ihnen eine Vielzahl von Leistungen an. In diesem Abschnitt erfahren Sie, wie Sie zusätzliche Informationen zu Lenovo und Lenovo Produkten erhalten, wie Sie bei einem Computerfehler vorgehen und an wen Sie sich wenden können, wenn Sie Serviceleistungen benötigen.
Seite 281: Lenovo Telefonisch Kontaktieren
Reseller (sofern dieser von Lenovo autorisiert ist) durchgeführt. Folgendes ist nicht in der Garantie enthalten: • Austauschen oder Verwenden von Komponenten, die nicht für oder von Lenovo hergestellt wurden, oder von Komponenten, die nicht der Garantie unterliegen Anmerkung: Alle Komponenten, die der Garantie unterliegen, weisen eine siebenstellige Identifikationszeichenfolge im Format „FRU XXXXXXX“...
Seite 282 Tabelle 12. Weltweite Telefonliste Land oder Region Telefonnummer Afrika Afrika: +44 (0)1475-555-055 Südafrika: +27-11-3028888, 0800110756 und +27-11-3027252 Zentralafrika: Wenden Sie sich an einen Lenovo-Business Partner in Ihrer Nähe. Argentinien 0800-666-0011 (Spanisch) Australien 131-426 (Englisch) 0043-0810-100654 (Garantieservice und Unterstützung) Österreich...
Seite 283 Tabelle 12. Weltweite Telefonliste (Forts.) Land oder Region Telefonnummer China ThinkPad (Hotline für technische Fragen): (Sonderverwaltungsregion Macao) 0800-839 (Macao) ThinkPad Service-Center: 2871-5399 (Macao) (Kantonesisch, Englisch und Mandarin) Kolumbien 1-800-912-3021 (Spanisch) Costa Rica 0-800-011-1029 (Spanisch) Kroatien 0800-0426 Zypern +357-22-841100 Tschechische Republik +420-2-7213-1316 Dänemark 7010-5150 (Garantieservice und Unterstützung)
Seite 284 0800-733-222 (Englisch) Nicaragua 001-800-220-1830 (Spanisch) Norwegen 8152-1550 (Garantieservice und Unterstützung) (Norwegisch) Panama 206-6047 001-866-434-2080 (Lenovo Customer Support Center - gebührenfrei) (Spanisch) Peru 0-800-50-866 (Spanisch) Philippinen 1800-1601-0033 (nur Nummer im Ortsnetz) +603 8315 6858 (Durchwahl) (Englisch und Philippinisch) Polen +48 22 760-73-00 (Polnisch)
Seite 285: Zusätzliche Services Anfordern
Süden und Ho-Chi-Minh-Stadt: 848 3 829 5160 oder 844 3 942 6457 (Vietnamesisch und Englisch) Wenden Sie sich in allen anderen Ländern und Regionen an Ihren Lenovo Reseller oder Vertriebsbeauftragten, oder rufen Sie die Lenovo Unterstützungswebsite unter der Adresse http://www.lenovo.com/support auf.
Seite 286 Benutzerhandbuch...
Seite 287: Anhang A. Hinweise Zur Verwendung Von Einheiten
• Einheiten für Benutzerschnittstellen (Tastatur/Maus) • Bildübertragung • Freisprechen • Audio/Video • PBAP (Phone Book Access Profile) (nur Windows 7 und Windows Vista) • VDP-Sync-Profil (nur Windows 7 und Windows Vista) Hinweise zur Arbeitsumgebung und zu gesundheitlichen Risiken © Copyright Lenovo 2011...
Seite 288: Position Der Ultraconnect-Antennen Für Drahtlose Verbindungen
Da die integrierten Karten für drahtlose Verbindungen innerhalb der Richtlinien arbeiten, die in den Sicherheitsstandards und Empfehlungen für Funkfrequenzen angegeben sind, geht Lenovo davon aus, dass bei der Verwendung von integrierten Karten für drahtlose Verbindungen kein Risiko für den Endbenutzer besteht.
Seite 289 Typ 1: Antennenposition Kombinationsantenne für drahtlose LAN- und WiMAX-Verbindungen (Hauptantenne) Die Hauptantenne für drahtlose LAN- und WiMAX-Verbindungen befindet sich an der linken oberen Kante des LCD-Bildschirms. Antenne für drahtlose WAN-Verbindungen (Hauptantenne) Wenn Ihr Computer über eine Funktion für drahtlose WAN-Verbindungen verfügt, befindet sich die zugehörige Sendeantenne an der linken oberen Kante des LCD-Bildschirms.
Seite 290: Hinweise Zur Verwendung Drahtloser Verbindungen
Gehen Sie wie folgt vor, um die ThinkPad Regulatory Notice auf der Website anzuzeigen: 1. Rufen Sie im Internet die Adresse http://www.lenovo.com/support auf. 2. Klicken Sie auf den Abschnitt Support & downloads (Unterstützung und Downloads). Eine neue Seite wird angezeigt.
Seite 291: Exportbestimmungen
4A994.b (ECCN, Export Classification Control Number). Das Produkt kann in alle Länder exportiert werden; ausgenommen davon sind die Embargo-Länder der EAR-E1-Länderliste. Hinweise zur elektromagnetischen Verträglichkeit Die folgenden Informationen beziehen sich auf den ThinkPad T420/T420i, Maschinetypen 4237, 4238, 4178, 4180, 4236, 4177, 4179. FCC (Federal Communications Commission) Dieses Gerät wurde getestet und liegt gemäß...
Seite 292: European Union - Compliance To The Electromagnetic Compatibility Directive
Geräte der Klasse B. Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Gropiusplatz 10, D-70563 Stuttgart. Informationen in Hinsicht EMVG Paragraf 4 Abs. (1) 4: Das Gerät erfüllt die Schutzanforderungen nach EN 55024 und EN 55022 Klasse B.
Seite 293: Hinweis Bezüglich Der Koreanischen Bestimmungen Für Klasse B
Lieferumfang des Computers enthalten ist. Wenn Ihr Computer ohne die ThinkPad Regulatory Notice geliefert wurde, können Sie sie auf der folgenden Website abrufen: http://www.lenovo.com/support. Weitere Informationen und Anweisungen finden Sie unter „Hinweise zur Verwendung drahtloser Verbindungen“ auf Seite 270. Anhang A. Hinweise zur Verwendung von Einheiten...
Seite 294 Benutzerhandbuch...
Seite 295: Anhang B. Hinweise Zu Elektro- Und Elektronikaltgeräten (Weee) Und Zur Wiederverwertbarkeit
Collecting and recycling a disused Lenovo computer or monitor If you are a company employee and need to dispose of a Lenovo computer or monitor that is the property of the company, you must do so in accordance with the Law for Promotion of Effective Utilization of Resources.
Seite 296 If you want to replace it with a new one, contact your place of purchase or ask for a repair service provided by Lenovo. If you have replaced it by yourself and want to dispose of the disused lithium battery, insulate it with vinyl tape, contact your place of purchase, and follow their instructions.
Seite 297: Anhang C. Bemerkungen
Funktionen in anderen Ländern nicht an. Informationen über die gegenwärtig im jeweiligen Land verfügbaren Produkte und Services sind beim Lenovo Ansprechpartner erhältlich. Hinweise auf Lenovo Lizenzprogramme oder andere Lenovo Produkte bedeuten nicht, dass nur Programme, Produkte oder Services von Lenovo verwendet werden können. Anstelle der Lenovo Produkte, Programme oder Services können auch andere ihnen äquivalente Produkte, Programme oder Services verwendet werden, solange diese keine gewerblichen...
Seite 298: Marken
Extrapolation berechnet. Die tatsächlichen Ergebnisse können abweichen. Benutzer dieses Dokuments sollten die entsprechenden Daten in ihrer spezifischen Umgebung prüfen. Marken Die folgenden Ausdrücke sind Marken der Lenovo Group Limited in den USA und/oder anderen Ländern: Lenovo Access Connections Active Protection System...

Diese Anleitung auch für:

Thinkpad t420i Thinkpad t410i

Lenovo ThinkPad T420 Benutzerhandbuch

Inhaltsverzeichnis

Kapitel 1. Produktüberblick

Kapitel 2. Computer Verwenden

Kapitel 3. Sie und Ihr Computer

Kapitel 4. Sicherheitseinrichtungen

Kapitel 5. Übersicht zur Wiederherstellung

Kapitel 6. Einheiten Austauschen

Kapitel 7. Computer Erweitern

Kapitel 8. Erweiterte Konfiguration

Kapitel 9. Fehlervermeidung

Kapitel 10. Computerprobleme Beheben

Kapitel 11. Unterstützung Anfordern

Anhang A. Hinweise zur Verwendung von Einheiten

Anhang B. Hinweise zu Elektro- und Elektronikaltgeräten (WEEE) und zur Wiederverwertbarkeit

Anhang C. Bemerkungen

Quicklinks

Kapitel

Verwandte Anleitungen für Lenovo ThinkPad T420

Inhaltszusammenfassung für Lenovo ThinkPad T420
