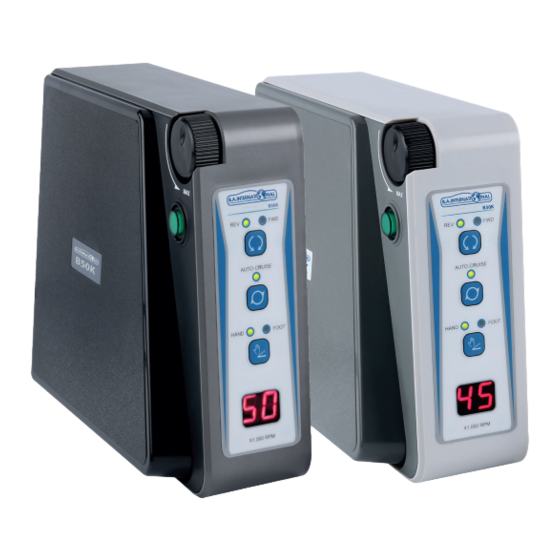

- Seite 1 BA190110 9796024 BA190120 9796022 BA Supreme Lab Unit B30K B50K Instructions for use Gebrauchsanweisung Instruccione de uso Istruzione per l‘uso Manuel d‘utilisation Gebruiksaanwijzing BA International Ltd. Unit 9, Kingsthorpe Business Centre Studland Road, Northampton NN2 6NE, UK. Rev.2019/06...
-
Seite 2: Inhaltsverzeichnis
GEBRAUCHSANWEISUNG Deutsch BA Supreme Laborgerät - B30K/B50K 1. EINFÜHRUNG 2. VERWENDUNGSZWECK 3. VORSICHTSMASSNAHMEN 4. EIGENSCHAFTEN & VORTEILE 5. KOMPONENTEN 6. KOMPONENTENBEZEICHNUNGEN 7. BEDIENFELDDIAGRAM 8. EINRICHTUNG DER STEUEREINHEIT 9. BETRIEB 10. WARTUNG 11. SPEZIFIKATION 12. GARANTIE 13. SYMBOLE... -
Seite 3: Einführung
1. EINFÜHRUNG Bitte lesen Sie vor der Verwendung die Anweisungen zur Handhabung, Wartung und Inspektion in diesem Handbuch und bewahren Sie es an einem Ort auf, auf den Benutzer jederzeit Zugriff haben. Dieses Handbuch soll Benutzer dabei unterstützen, das Produkt ordnungsgemäß zu installieren und zu betreiben und dadurch eine lange Lebensdauer sicherzustellen. -
Seite 4: Eigenschaften & Vorteile
14. Das Produkt auf übermäßiges Vibrieren des Bohrers und eine Fehlfunktion der Drehzahlregelung untersuchen. 15. Den Drehzahlregler vorsichtig betätigen. 16. Den Bohrer erst dann wechseln, wenn das Handstück zum Stillstand gekommen ist. 17. Das Produkt nicht fallen lassen. Falls es einmal fallen gelassen wurde, beim vorsichtigen Betrieb prüfen, ob das Produkt übermäßig Wärme erzeugt oder der Bohrer verbogen ist. -
Seite 5: Komponenten
5. KOMPONENTEN B50K Siehe Liste mit Komponenten: Komponenten Steuereinheit (B50K) Handstück (H50) Fußsteuerung Netzkabel Handstückablage Schraubenschlüssel (2 verschiedene) Haftende Halterung für Wandmontage Schrauben, Bolzen, Muttern... - Seite 6 B30K Siehe Liste mit Komponenten: Komponenten Steuereinheit (B30K) Handstück (H30) Fußsteuerung Netzkabel Handstückablage Schraubenschlüssel (2 verschiedene) Haftende Halterung für Wandmontage Schrauben, Bolzen, Muttern...
-
Seite 7: Komponentenbezeichnungen
6. KOMPONENTENBEZEICHNUNGEN Drehzahlregler Ein/Aus-Taste an Steuereinheit Vorwärts/Rückwärts- Auswahltaste Auto-Cruise-Taste Knie-/Fußsteuerung Auswahltaste Kniesteuerung Display Handstückanschluss Fußsteuerungsanschluss Netzstecker Sicherungsfach Einschalttaste... -
Seite 8: Bedienfelddiagram
7. BEDIENFELDDIAGRAM Drehzahlregler Mit diesem Regler wird die Drehzahl eingestellt. Die Drehzahl steigt bei Drehung entgegen dem Uhrzeigersinn und verringert sich bei Drehung im Uhrzeigersinn. B50K - Einstellen der maximalen Drehzahl Durch Drehen des Drehzahlreglers von der Ausgangsposition entgegen dem Uhrzeigersinn kann eine maximale Drehzahl von 40.000 1/min eingestellt werden. -
Seite 9: Einrichtung Der Steuereinheit
8. EINRICHTUNG DER STEUEREINHEIT Installation der haftenden Halterung für die Wandmontage 221mm 108mm 1. Die haftende Halterung für die Wandmontage mithilfe der Bolzen an der Unterseite etwa auf Kniehöhe des Benutzers anbringen (siehe Abbildung). - Den Bolzenkopf nicht über die Halterungsoberfläche herausstehen lassen. 2. - Seite 10 Einrichtung des Bohrers 1. Den Griff des Handstücks drehen und Spannzange öffnen. 2. Den Bohrer in das Handstück einsetzen. 3. Den Griff des Handstücks drehen und Spannzange schließen. - Die Montage des Bohrers am Handstück ist für jede Spannzangenart gleich. - Die Spannzange vor Verwendung des Handstücks schließen.
-
Seite 11: Betrieb
9. BETRIEB 1. Handstück in einer Hand halten und mit der anderen die Einschalttaste (Rückseite) einschalten. Wenn die Einschalttaste eingeschaltet ist leuchtet die grüne Lampe auf dem Schalter. 2. Das Produkt einschalten, indem Sie auf die Ein/Aus-Taste der Steuereinheit (seitlich) drücken. Wenn das Produkt eingeschaltet ist, leuchtet die grüne Lampe auf der Taste auf und ein Piepton ertönt;... - Seite 12 Fehlercode - B50K Fehlercode Ursache Aktion - Prüfen, ob das Netzkabel oder das Handstückkabel ordnungsgemäß angeschlossen ist. - Fehlerhafter Anschluss des Handstücks - Gerät erneut einschalten. - Anomaler Motorbetrieb - Wurde das Problem dadurch nicht gelöst, wenden Sie sich an BA International. - Die Knie- oder Fußsteuerung einmal drücken.
-
Seite 13: Wartung
10. WARTUNG 1. Den Bereich um das Handstück sauber halten. 2. Staub mit einem Tuch und etwas Alkohol entfernen und feuchte Bedingungen für das Handstück vermeiden. - Kein Öl auf das Produkt auftragen. Nicht mit Wasser reinigen. - Das Schmieren der Lagerinnenseite mit Öl kann das Produkt beschädigen. 3. -
Seite 14: Spezifikation
11. SPEZIFIKATION Steuereinheit Modell B50K B30K AC 100V, 50/60Hz AC Spannung 110-120V, 50/60Hz AC 220-240V, 50/60 Hz AC 100-120V: 5A Sicherung AC 220-240C: 2A Energie- verbrauch Max. Überlast- strom Handstück - NUR ZUR VERWENDUNG MIT B50K Modell Max. Drehzahl 50.000 1/min Drehmoment 7 Ncm Bohrertyp... -
Seite 15: Garantie
12. GARANTIE Die Garantie von BA International deckt alle Produktdefekte oder Verarbeitungsfehler bei normalem Gebrauch während der Garantiedauer (1 Jahr) ab. Während der Garantiedauer repariert oder tauscht BA Produkte oder Teile eines Produkts, das aufgrund ungeeigneter Materialien oder fehlerhafter Verarbeitung einen Defekt aufweist, kostenlos aus, sofern sie normal verwendet und gewartet wurden. Von der Garantie ausgeschlossen sind jedoch Produkte, die durch den Benutzer falsch verwendet, falsch installiert und nicht sachgemäß... -
Seite 16: Symbole
13. SYMBOLE AUS (Einschalttaste) Hersteller EIN (Einschalttaste) Gerät der Schutzklasse II Siehe Anweisungen Wechselstrom Seriennummer Sicherung CE-Kennzeichen Nicht mit normalen Industrie- abfällen entsorgen Allgemeines Warnzeichen Vor Nässe schützen Vor direkter Sonneneinstrahlung schützen Vorsichtig behandeln... - Seite 17 BA International Ltd. Unit 9, Kingsthorpe Business Centre Studland Road, Northampton NN2 6NE, UK. Rev.2019/06 Made in Korea...
