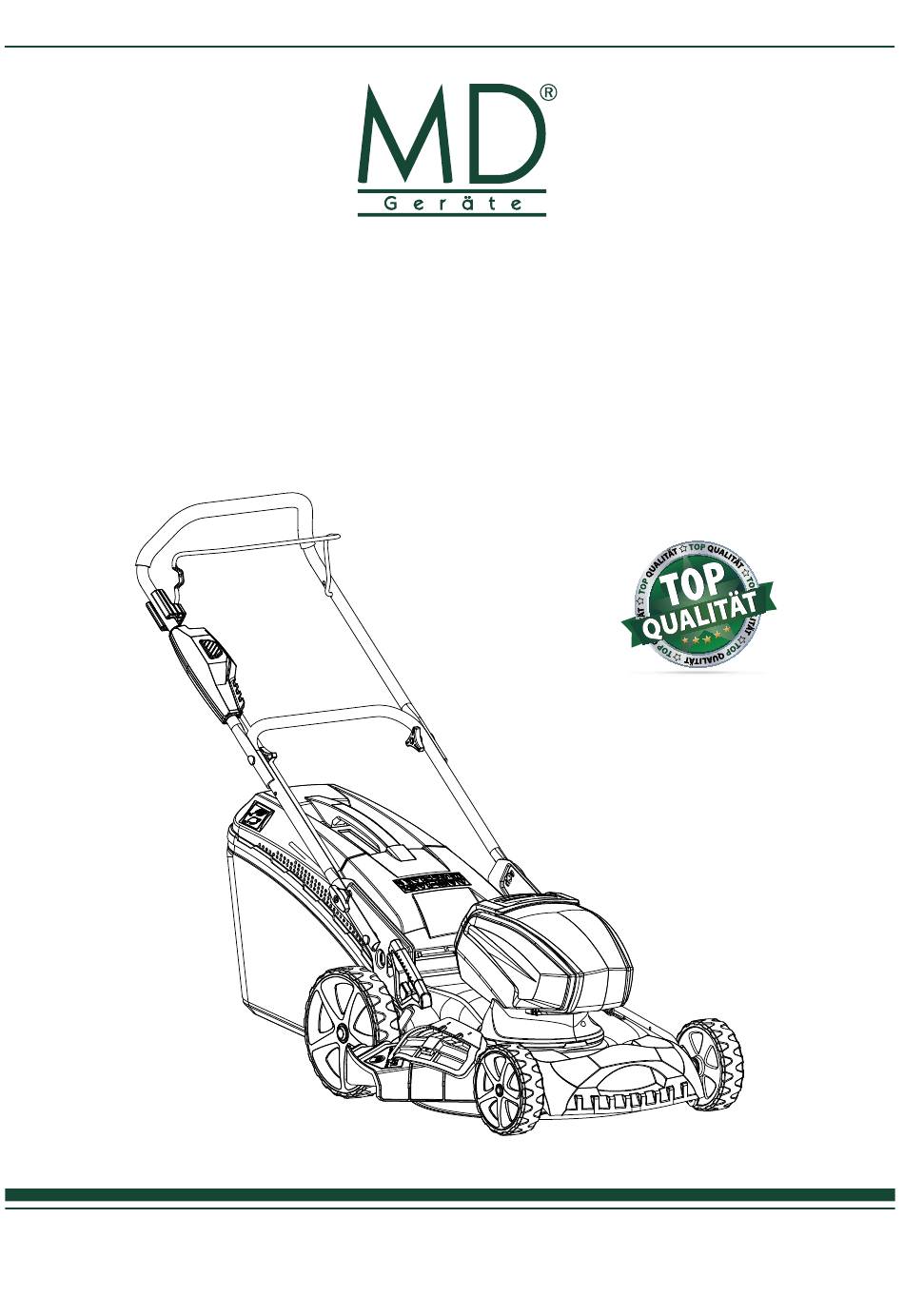

- Seite 1 Bedienungsanleitung 40V RASENMÄHER MD800 Mannheimer Diesel GmbH - Oldenburger Straße 51a, 26655 Westerstede, DE Tel: +49 (0)30 23599 280 Web: www.mdgeraete.de...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Inhaltsverzeichnis Warmsymbole ................... 1 icherheitsvorkehrungen ................4 Technische Daten ..................6 Gerätebeschreibung ID ................7 Montage ..................... 8 Akku ......................10 Ladegerät ....................11 Betrieb ..................... 13 Messer ..................... 15 10. Lagerung und Wartung ................16 11. - Seite 3 Warnung Sicherheitsinformationen zu Gefahren, die zu Verletzungen führen können. Bitte lesen Sie das Benutzenhandbuch aufmerkasam durch, bevor Sie das Gerät in Betrieb nehmen. Warnung Vorsicht vor aufwirbelnden Objekten. Halten Sie andere Personen vom Arbeitsbereich fern. Setzen Sie das Gerät nicht Regen oder Nässe aus und lagern Sie es in geschlossenen Räumen.
- Seite 4 Warnung: Nur Originalteile und bedarfsgerechtes Werkzeug nutzen! Warnung: Messer ist scharf! Nicht berühren! Nicht Temperaturen über 45° C aussetzen. Muss recycelt werden Setzen Sie das Gerät keiner extremen Hitze oder Feuer Bitte lesen Sie das Benutzerhandbuch aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Darf nur im Innenbereich verwendet werden Elektrische Altgeräte dürfen nicht mit dem Hausmüll entsorgt werden.
-
Seite 5: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Einrichtung Bringen Sie niemals Hände oder Füße in die Nähe von rotierenden Teilen oder darunter. Lesen Sie dieses Handbuch sorgfältig durch. Achten Sie darauf, dass Sie mit den verschiedenen Steuerelementen, Einstellungen und Griffen gut vertraut sind. Sie müssen wissen, wie das Gerät gestoppt wird, und darauf achten, dass Sie mit dem Not-Ausschalter vertraut sind. - Seite 6 Sie die Beschädigungen, bevor Sie fortfahren. Sollte das Gerät anfangen, ungewöhnlich zu vibrieren, stoppen Sie das Gerät und untersuchen Sie sofort die Ursache. Vibration ist im Allgemeinen ein Hinweis auf eine Beschädigung. Vor allen Reparaturen, Einstellungen oder Überprüfungen stellen Sie immer den Motor ab und vergewissern Sie sich, dass alle rotierenden Teile vollkommen stillstehen.
-
Seite 7: Technische Daten
Anforderungen hergestellt. Dazu gehört auch eine Messerbremse, die in drei Sekunden den Motor und das Messer anhält. Jede Vorsichtsmaßnahme wirkt nur, wenn sie auch genau eingehalten wird. Beachten Sie bei der Montage Ihres Rasenmähers die folgende Beschreibung. Technische Daten MD800 Ra enmäher Modell Motor 40V Akku Schnittbreite 452mm Höheneinstellung... -
Seite 8: Gerätebeschreibung Id
Gerätebeschreibung A. Startknopf G. Motor B. Bügel für Motorbremse H. Akkuabdeckung C. Flügelmutter I. Sicherheitsschlüssel D. Hinterer Auswurfschutz J. Seitlicher Auswurfschutz E. Grasfangkorb K. Mulchkeil F. Schnitthöheneinstellung... -
Seite 9: Montage
Montage Auspacken... - Seite 10 Ziehen Sie den Rasenmäher seitlich aus dem Karton. Der Karton enthält: 1 Rasenmäher 2 Flügelmuttersets mit Flügelmuttern, Schrauben und Unterlegscheiben. (Abbildung-1/-2) Mulchkeil (Abbildung- 3) Seitlicher Auswurfschutz (Abbildung-4) 2 Hinterer Auswurfschutz mit Abstandhaltern (Abbildung-5) 1 Grasfangkorb (Abbildung-5) 2 Sicherheitsschlüssel (Abbildung-6) 1 Bedienungsanleitung 1 Akku* 1 Ladegerät* ( *Kann von Ihrem Modell abweichen.)
-
Seite 11: Akku
Seitlicher Auswurfschutz: Abbildung-4 Drücken Sie die Verriegelungstaste, heben Sie den seitlichen Schutz an und führen Sie den seitlichen Auswurfschutz ein. Führen Sie dann den Mulchkeil in den hinteren Auswurf ein, um mit der seitlichen Auswurffunktion zu mähen. Hinweis: Verwenden Sie den Grasfangkorb beim Auswurfen nicht ! Hinterer Auswurfschutz: Abbildung-5 Wenn Sie ohne Grasfangkorb mähen möchten, ist es wichtig, die beiden Abstandhalter zu befestigen. -
Seite 12: Ladegerät
4 Lichter: 100% Akkuladung • • 3 Lichter: 75% Akkuladung • 2 Lichter: 50% Akkuladung • 1 Licht: Weniger als 25% Akkuladung (Abbildung 8) Hinweis: Anzeigeleuchten sind nur hinweisende Anzeigen und nicht genaue Leistungsanzeigen. Wichtig Um den Akku vor Tiefentladung zu schützen, stoppt das Gerät, wenn der Akku fast leer ist. - Seite 13 Setzen Sie den Akku in das Ladegerät ein und lassen Sie ihn einrasten, um ihn zu verriegeln. (Abbildung-9) Auf dem Ladegerät befinden sich 4 Kontrollleuchten, die den Status und den Ladezustand des Akkus anzeigen (Abbildung-9): Konstantes Rotes Licht: Das Ladegerät ist zum Laden bereit, aber der •...
-
Seite 14: Betrieb
Betrieb Sicherheitsschlüssel Der Motor hat einen Sicherheitsschlüssel unter der Akkuabdeckung. Wenn der Sicherheitsschlüssel entfernt wird, wird die Stromversorgung zum Motor unterbrochen und es kann nicht gestartet werden. (Siehe Abbildung 10) Abbildung-10 Es wird immer empfohlen, den Sicherheitsschlüssel zu entfernen: Wenn der Rasenmäher nicht verwendet wird, um unbeabsichtigtes Starten •... - Seite 15 Start: Starten Sie den Rasenmäher niemals direkt auf hohem Gras. 1. Öffnen Sie die Akkuabdeckung am Motor und legen Sie den Akku in die Motorbaugruppe und klicken Sie ihn ein. 2. Sicherstellen, dass der Sicherheitsschlüssel aktiviert und in der richtigen Position "L" ist (Abbildung-12) (Abbildung-10) Der Schlüssel in der Motoreinheit muss in Richtung "L"...
-
Seite 16: Messer
Das Fach auf der rechten Seite "R" dient nur zur Aufbewahrung. Der Schlüssel kann nur in Richtung "L" gedreht werden (Abbildung-8). Arbeitszeit Die Arbeitszeit pro Ladung hängt von mehreren Faktoren ab, wie Graslänge, Schnitthöhe, Mähmethode (Mulchen, Fangkorb, Seitenauswurf) Messer Überprüfung des Messers Achten Sie darauf, dass der Motor ausgeschaltet und der •... -
Seite 17: Lagerung Und Wartung
Werkzeug. Verwenden Sie ein Stück Holz, um das Messer am Drehen zu hindern. Warnhinweis: Das Messer muss so geschärft werden, dass es ausgewuchtet ist. Es können sonst Schwingungen auftreten, die den Motor beschädigen. Beschädigungen am Motor wegen fehlerhaften Schärfens sind von der Garantie ausgeschlossen. - Seite 18 Verschleißteile, die NICHT über einen Zeitraum von mehr als 12 Monaten abgedeckt sind: Messer • Kabel • Sicherungen • Schalter • Akku • Die Gewährleistung erstreckt sich NICHT über Schäden/Mängel hervorgerufen durch: Mangelnde Wartung und Instandhaltung • Strukturelle Veränderungen • Ungewöhnliche äußere Bedingungen •...
-
Seite 19: Ce-Konformitätserklärung
13. CE-Konformitätserklärung Für folgendes Erzeugnis Bezeichnung Akku Rasenmäher MD800 wird bestätigt, dass es den Schutzanforderungen entspricht, die in der Richtlinie der Europäischen Gemeinschaft zur Kompatibilität von Rasenmähern festgelegt sind und im Einklang mit den folgenden Richtlinien 2006/42/EC - 2014/30/EU - 2000/14/EC - 2011/65/EU In Übereinstimmung mit den folgenden Standards stehen...
