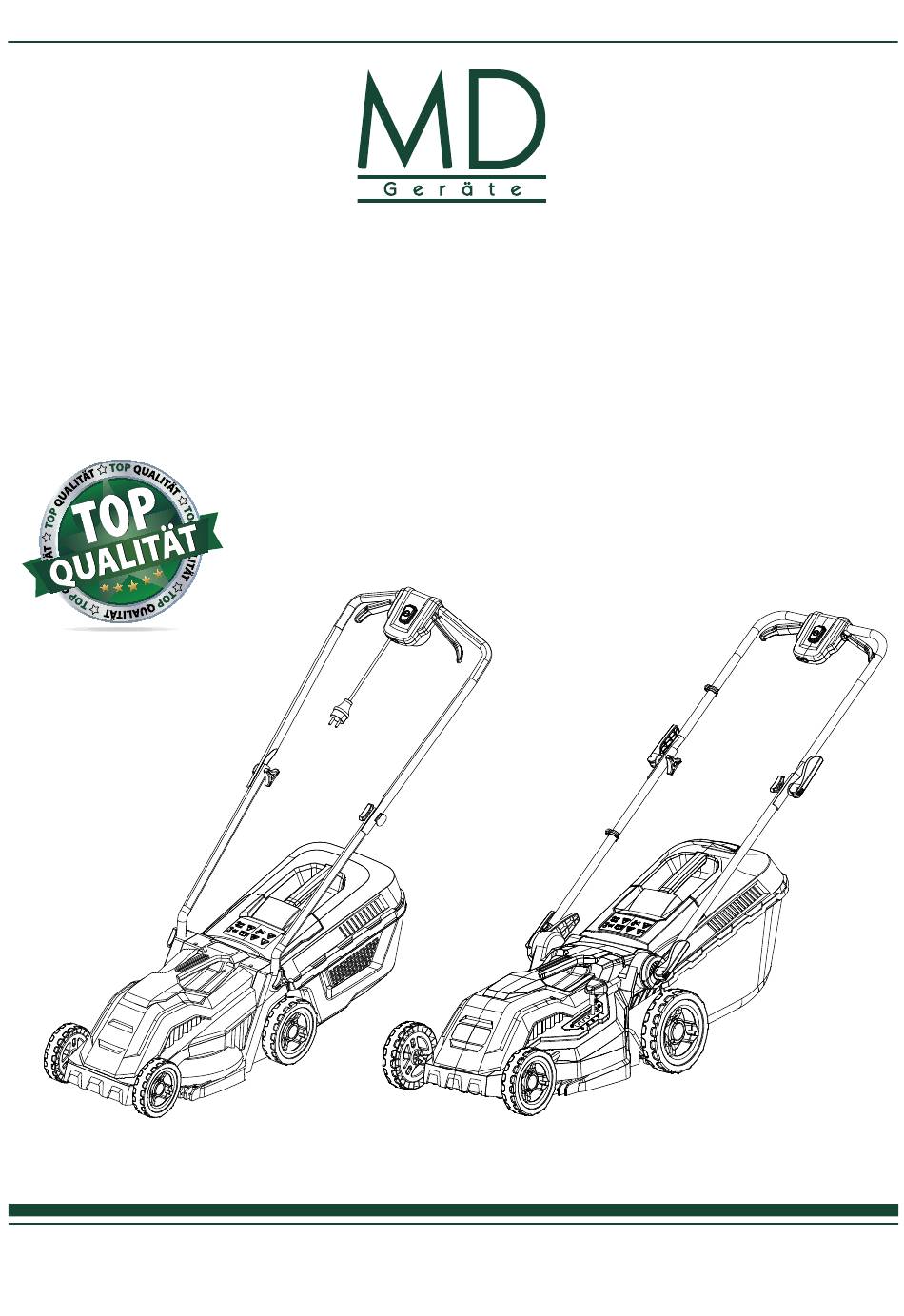

- Seite 1 Bedienungsanleitung ELEKTRO RASENMÄHER MD220, MD380 MD Geräte - Bürgerbuschweg 20, 51381 Leverkusen, Deutschland www.mdgeraete.de...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Inhalt 1. Warn Symbole ...................... 2. Sicherheitsvorkehrungen ..................3. Technische Daten ....................4. Identifizierung der Teile ..................5. Montage ....................... 6. Betrieb ........................7. Messer ........................8. Aufbewahrung und Wartung ................. 9. Fehlerbehebung ....................10. Standard-Gewährleistungsbedingungen ............11. Service und Kontakt ................... 12. - Seite 3 Schalten Sie das Gartengerät aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Geräteeinstellungen oder eine Reinigung vornehmen, wenn sich das Kabel verfangen hat oder wenn Sie das Gartengerät auch nur für kurze Zeit unbeaufsichtigt lassen. Halten Sie das Stromkabel von den Schneidmessern fern. Nicht berühren rotierende Teile.
-
Seite 4: Sicherheitsvorkehrungen
2. Sicherheitsvorkehrungen Einrichtung Bringen Sie niemals Hände oder Füße in die Nähe von rotierenden Teilen oder darunter. Lesen Sie dieses Handbuch sorgfältig durch. Achten Sie darauf, dass Sie mit den verschiedenen Steuerelementen, Einstellungen und Griffen gut vertraut sind. Sie müssen wissen, wie die Einheit gestoppt wird, und darauf achten, dass Sie mit dem Not-Ausschalter vertraut sind. -
Seite 5: Elektrische Sicherheit
Teile der Maschine werden im Betrieb sehr heiß. Es besteht Verbrennungsgefahr. Greifen Sie niemals an Motorteile oder den Auspuff, wenn dieser noch heiß ist. Seien Sie äußerst vorsichtig beim Arbeiten an Hängen. Betreiben Sie die Maschine niemals mit schnellem Tempo. Überlasten Sie die Kapazität der Maschine nicht durch den Versuch, zu schnell zu arbeiten. -
Seite 6: Wartung Und Lagerung
Kabelverbindungen sollten trocken sein und nicht auf dem Boden liegen. Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden. Die Anschlussleitung muss regelmäßig auf Schadensmerkmale überprüft werden und darf nur in einwandfreiem Zustand verwendet werden. -
Seite 7: Technische Daten
3. Technische Daten MD220 MD380 Motor 220-240V, 50/60 Hz 220-240V, 50/60 Hz Leistung 1200W 1600W Schneidemethode Sammeln Sammeln Deck Material Kunststoff Kunststoff Schnittbreite (mm) 330 mm 380 mm Selbstfahren Höheneinstellung Mit Radachsen Zentral Verstellbare Schnitthöhe 3 Fache, 20-60 mm 5 Fache, 20-70 mm... -
Seite 8: Identifizierung Der Teile
4. Identifizierung der Teile MD220 A. Startknopf B. Motorbremse C. Oberer Griff D. Knopf E. Unterer Griff F. Grasfangkorb G. Rad H. Griff MD380 A. Startknopf B. Motorbremse C. Oberer Griff D. Knopf E. Unterer Griff F. Grasfangkorb G. Rad H. -
Seite 9: Montage
Montage des Griffs Befestigen Sie die Flügelmutter durch das Innere des Seitenbügels in der unteren Griffstange. (Siehe Abbildung 1-1/ 1-2) Abbildung 1-1, MD220 Abbildung 1-2, MD380 Fold the lower handle upwards. Attach the upper handlebar on the lower. Insert the threaded bolt through the holes in the upper handle and the lower handle. -
Seite 10: Schnitthöheneinstellung
Mit der Schnitthöhenverstellung kann die Schnitthöhe in 3/5-Schritten eingestellt werden. Ziehen Sie den Griff leicht nach außen. Stellen Sie die gewünschte Schnitthöhe ein. Lassen Sie den Hebel wieder los. Abbildung 6-1, MD220 Abbildung 7 Abbildung 6-2, MD380 6. Betrieb Anschluss an die Steckdose (230 Volt, 50 Hz) Das Gerät nur an Steckdosen anschließen, die mit einer 16 Amp. -
Seite 11: Messer
WARNUNG Starten Sie den Rasenmäher nur auf ebenem Boden und nicht auf langem Gras. Der Boden muss frei von Fremdkörpern wie Steinen sein. Heben Sie den Rasenmäher nicht an, um ihn zu starten. Starten (siehe Abbildung 8) Halten Sie den Startknopf (A) gedrückt. Aktivieren Sie den Bügel für Motorbremse (B) The motor runs, lassen Sie den Startknopf los. -
Seite 12: Aufbewahrung Und Wartung
Lösen Sie die Messerhalteschraube mit dem mitgelieferten Werkzeug. Verwenden Sie ein Stück Holz, um das Messer am Drehen zu hindern. Entfernen Sie die Schraube, das Messer und die Messerhalterung in dieser Reihenfolge. Abbildung 9 Schärfen Sie das Messer oder ersetzen Sie es. Befestigen Sie Messerhalterung, Messer, Unterlegscheibe und Schraube in dieser Reihenfolge. -
Seite 13: Fehlerhebung
9. Fehlerhebung Problem Mögliche Ursache Lösung Netzspannung fehlt Netzsteckdose Überprüfen und einschalten Maschinenkabel defekt Motor läuft nicht Kundendienst (EURO Service Centre) aufsuchen Auswurfkanal / Gehäuse reinigen; Die Klinge muss sich frei drehen lassen. Beginnen Sie auf niedrigem Gras oder Messer eingeklemmt auf dem bereits gemähten Rasenabschnitt. - Seite 14 • Ungewöhnliche äußere Bedingungen • Schäden an Karosserie, Mähdeck, Lenker usw. • Unsachgemäße Verwendung oder Überladung • Falsche Handhabung und Lagerung der Batterie • Verwendung von nicht originalen Ersatzteilen. • Andere Bedingungen Inwieweit es sich bei einem Schaden um einen Garantiefall handelt oder nicht, wird von einer autorisierten Fachwerkstatt Euro Elektrowerkzeug- &...
-
Seite 15: Service Und Kontakt
Service und Kontakt Wir sind gerne für Sie da! MD Servicecenter für technische Fragen und Reparaturen: Euro Service GmbH Bürgerbuschweg 20, 51381 Leverkusen E-Mail: info@euro-koeln.de Telefon: 02171/363020 Web: euro-maschinen.com Auslieferung und Retouren: MD Geräte C/O OSG Oldenburger Straße 51a 26655 Westerstede, DE... -
Seite 16: Ce-Konformitätserklärung
12. CE-Konformitätserklärung Für folgendes Erzeugnis elektro Rasenmäher MD220, MD380 wird bestätigt, dass es den Schutzanforderungen entspricht, die in der Richtlinie der Europäischen Gemeinschaft zur Rasenmähe Verträglichkeit festgelegt sind, steht im Einklang mit den folgenden Richtlinien 2006/42/EC - 2000/14/EC - 2014/30/EU - 2011/65/EU In Übereinstimmung mit den folgenden Standards... -
Seite 17: Explanation Of Symbols
User Manual Contents 1. Explanation of symbols ..................2. Safety ........................3. Technical specification ..................4. Identification of the parts ..................5. Mounting ......................6. Operation ......................7. Blade ........................8. Storage and maintenance ..................9. Troubleshooting ....................10. Warranty terms and conditions ................11. - Seite 18 Switch off and remove the key before adjusting, cleaning and before leaving the product unattended for any period. Do not touch rotating parts. Stop the engine before cleaning of work area. Warning: Always use correct tools and original spare parts. Do not place hands or feet under cutting deck.
-
Seite 19: Safety
2. Safety Set up Do not put hands or feet near or under rotating parts. Read this manual carefully. Make sure that you are familiar with the different controls, settings and handles of the equipment. Know how to stop the unit and ensure that you are familiar with emergency stop. Never allow children or people unfamiliar with these instructions to use the machine. -
Seite 20: Electrical Safety
Do not operate the machine when barefoot or wearing sandals. Exercise extreme caution when changing direction on slopes. Never attempt to make any adjustments, while the engine is running. Keep supply cables and extension cables away from the blade. The blade can cause damage to the cables and lead to contact with live parts. -
Seite 21: Technical Specification
The blades continue to rotate for a few seconds after the machine is switched off. Waste electrical products must not be disposed of with the household waste. This tool should be taken to your local recycling centre for safe treatment. 3. Technical specification MD220 MD380 Power source 220-240V, 50/60 Hz 220-240V, 50/60 Hz... -
Seite 22: Identification Of The Parts
4. Identification of the parts MD220 A. Start Button B. Brake Level C. Upper Handle D. Knob E. Lower Handle F. Grass Catcher G. Wheel H. Handle MD380 A. Start Button B. Brake Level C. Upper Handle D. Knob E. Lower Handle F. -
Seite 23: Attaching The Grass Catcher
Attaching the Handlebar Attach the wing nut from the inside of the side bracket and into the lower handle- bar. (See Illustration 1-1/ 1-2) Illustration 1-1, MD220 Illustration 1-2, MD380 Fold the lower handle upwards. Attach the upper handlebar on the lower. Insert the threaded bolt through the holes in the upper handle and the lower handle. -
Seite 24: Adjusting The Cutting Height
Illustration 3-1, MD220 Illustration 3-2, MD380 Illustration 4 Attaching the Mulching Plug The mulching plug helps to curve the inside of the mower deck for more efficient mulching. Install and remove the mulching plug by raising the rear discharge guard as shown. The mulching plug only fits one way.(See illustration 5) -
Seite 25: Blade
• We recommend that the equipment only be plugged into a power socket, which is protected by a residual current protection device (RCD) with a residual current of not more than 30 mA. • Retrofit kits are available for old installations. Consult an electrician. WARNING Only start the lawn mower on even ground and not in long grass. -
Seite 26: Storage And Maintenance
Remove the bolt, washer, blade and blade holder in that order Sharpen or replace the blade. Insert the blade holder, blade, washer and bolt in that order. Tighten the blade bolt with special tool. Use a piece of wood to prevent the blade from turning around. -
Seite 27: Warranty Terms And Conditions
Too much grass in the Clean ejection channel / housing. ejection channel or housing Correct the cutting height. Loss of motor performance Change Messer. Blade blunt Lawn wet Allow the lawn to dry. Grass collection box clogged Clean the grid of the grass collection box. Grass collection box does not Too much grass in ejection... -
Seite 28: Service And Contact
Service and Contact We are glad to be here for you! MD service center for technical questions and repairs: Euro Service GmbH Bürgerbuschweg 20, 51381 Leverkusen E-Mail: info@euro-koeln.de Telephone: 02171/363020 Web: euro-maschinen.com Delivery and Returns: MD Geräte C/O OSG Oldenburger Straße 51a 26655 Westerstede, DE... -
Seite 29: Ce Declaration Of Conformity
12. CE Declaration of conformity For the following product electric lawn mower MD220, MD380 It is confirmed that it meets the protection requirements specified in the European Community Directive on Lawn Mowing Compatibility and is in line with the following...
