Produktbeschreibung
3.5 Produktübersicht
Bild 2 Produktübersicht
[1] Elektronisches Expansionsventil VR1
[2] Elektronisches Expansionsventil VR0
[3] 4-Wege-Ventil
[4] Druckwächter/Druckfühler
[5] Kompressor
[6] Inverter
Beschreibung für alle Größen gültig.
6
3.6
3.6.1
1
2
3
4
5
6
Bild 3
Bild 4

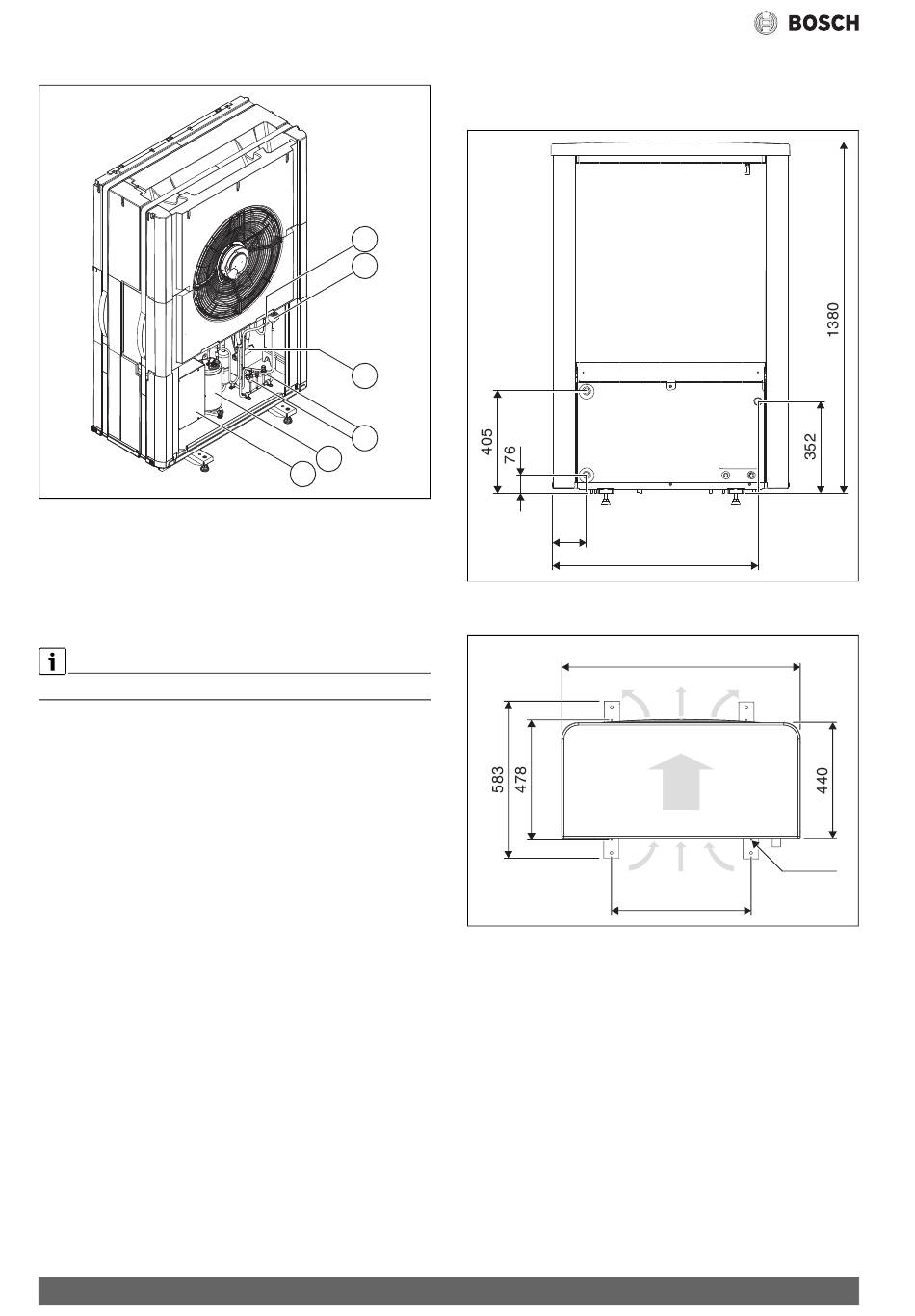

Abmessungen

Abmessungen der Wärmepumpenmodelle 5 OR-S, 7 OR-S,
9 OR-S
99
836
Abmessungen und Anschlüsse der Wärmepumpenmodelle 5
OR-S–9 OR-S, Rückseite
930
510
Abmessungen der Wärmepumpenmodelle 5 OR-S–9 OR-S, An-
sicht von oben
Compress 7001i AW – 6721824654 (2020/09)
ø10,5
