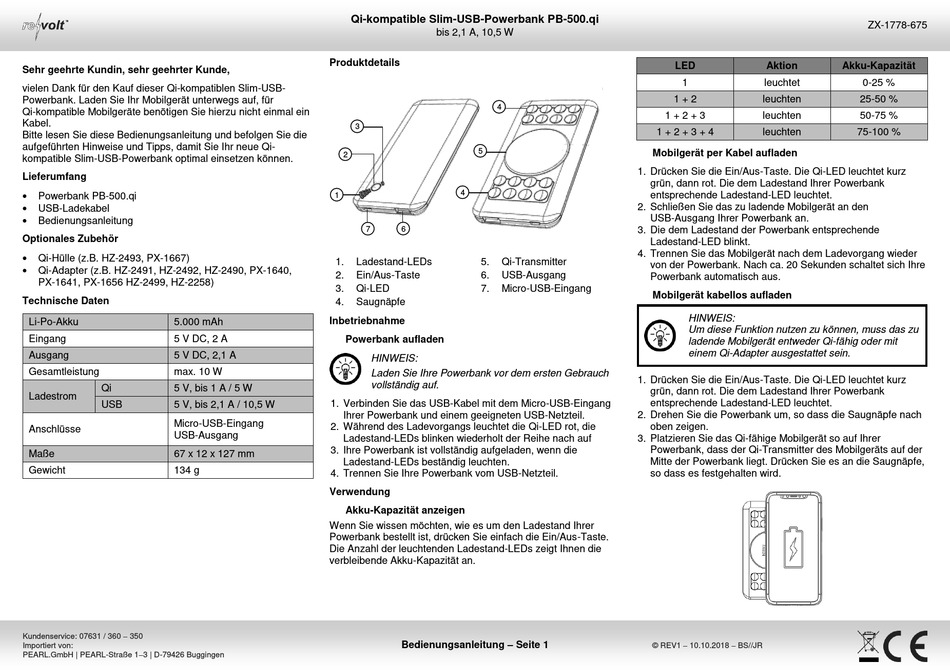

revolt PB-500.qi Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser Qi-kompatiblen Slim-USB-
Powerbank. Laden Sie Ihr Mobilgerät unterwegs auf, für
Qi-kompatible Mobilgeräte benötigen Sie hierzu nicht einmal ein
Kabel.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neue Qi-
kompatible Slim-USB-Powerbank optimal einsetzen können.
Lieferumfang

Powerbank PB-500.qi

USB-Ladekabel

Bedienungsanleitung
Optionales Zubehör

Qi-Hülle (z.B. HZ-2493, PX-1667)

Qi-Adapter (z.B. HZ-2491, HZ-2492, HZ-2490, PX-1640,
PX-1641, PX-1656 HZ-2499, HZ-2258)
Technische Daten
Li-Po-Akku 5.000 mAh
Eingang 5 V DC, 2 A
Ausgang 5 V DC, 2,1 A
Gesamtleistung max. 10 W
Qi 5 V, bis 1 A / 5 W
Ladestrom
USB 5 V, bis 2,1 A / 10,5 W
Micro-USB-Eingang
Anschlüsse
USB-Ausgang
Maße 67 x 12 x 127 mm
Gewicht 134 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Qi-kompatible Slim-USB-Powerbank PB-500.qi
bis 2,1 A, 10,5 W
Produktdetails
4
3
5
2
4
1
6
7
1. Ladestand-LEDs 5. Qi-Transmitter
2. Ein/Aus-Taste 6. USB-Ausgang
3. Qi-LED 7. Micro-USB-Eingang
4. Saugnäpfe
Inbetriebnahme
Powerbank aufladen
HINWEIS:
Laden Sie Ihre Powerbank vor dem ersten Gebrauch
vollständig auf.
1. Verbinden Sie das USB-Kabel mit dem Micro-USB-Eingang
Ihrer Powerbank und einem geeigneten USB-Netzteil.
2. Während des Ladevorgangs leuchtet die Qi-LED rot, die
Ladestand-LEDs blinken wiederholt der Reihe nach auf
3. Ihre Powerbank ist vollständig aufgeladen, wenn die
Ladestand-LEDs beständig leuchten.
4. Trennen Sie Ihre Powerbank vom USB-Netzteil.
Verwendung
Akku-Kapazität anzeigen
Wenn Sie wissen möchten, wie es um den Ladestand Ihrer
Powerbank bestellt ist, drücken Sie einfach die Ein/Aus-Taste.
Die Anzahl der leuchtenden Ladestand-LEDs zeigt Ihnen die
verbleibende Akku-Kapazität an.
Bedienungsanleitung – Seite 1
LED Aktion
1 leuchtet
1 + 2 leuchten
1 + 2 + 3 leuchten
1 + 2 + 3 + 4 leuchten
Mobilgerät per Kabel aufladen
1. Drücken Sie die Ein/Aus-Taste. Die Qi-LED leuchtet kurz
grün, dann rot. Die dem Ladestand Ihrer Powerbank
entsprechende Ladestand-LED leuchtet.
2. Schließen Sie das zu ladende Mobilgerät an den
USB-Ausgang Ihrer Powerbank an.
3. Die dem Ladestand der Powerbank entsprechende
Ladestand-LED blinkt.
4. Trennen Sie das Mobilgerät nach dem Ladevorgang wieder
von der Powerbank. Nach ca. 20 Sekunden schaltet sich Ihre
Powerbank automatisch aus.

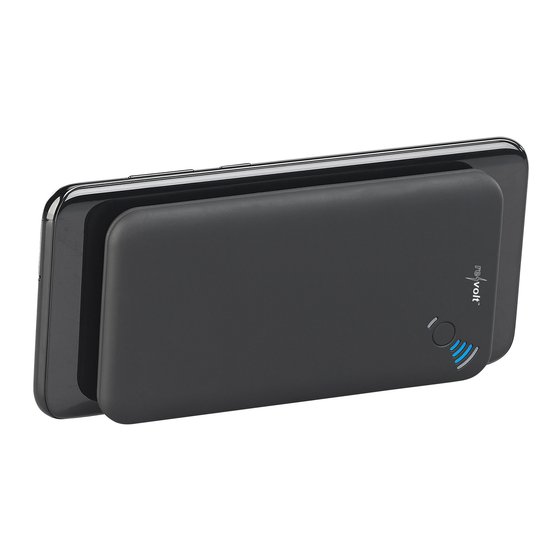

Mobilgerät kabellos aufladen
HINWEIS:
Um diese Funktion nutzen zu können, muss das zu
ladende Mobilgerät entweder Qi-fähig oder mit
einem Qi-Adapter ausgestattet sein.
1. Drücken Sie die Ein/Aus-Taste. Die Qi-LED leuchtet kurz
grün, dann rot. Die dem Ladestand Ihrer Powerbank
entsprechende Ladestand-LED leuchtet.
2. Drehen Sie die Powerbank um, so dass die Saugnäpfe nach
oben zeigen.
3. Platzieren Sie das Qi-fähige Mobilgerät so auf Ihrer
Powerbank, dass der Qi-Transmitter des Mobilgeräts auf der
Mitte der Powerbank liegt. Drücken Sie es an die Saugnäpfe,
so dass es festgehalten wird.
© REV1 – 10.10.2018 – BS//JR
ZX-1778-675
Akku-Kapazität
0-25 %
25-50 %
50-75 %
75-100 %
