revolt Pearl Edition ZX-3883 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Kfz-USB-Ladegeräts.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues Kfz-USB-
Ladegerät optimal einsetzen können.
Lieferumfang
•
Kfz-USB-Ladegerät
•
Bedienungsanleitung
Produktvarianten:
•
ZX-3883-675: mit 2 USB-C-Kabeln
•
ZX-3884-675: mit USB-C- und Lightning-kompatiblem Kabel
Technische Daten
12,0 – 24,0 V DC
Input
USB-A 5,0 Volt / 2,4 A DC, 12,0 Watt
USB-C 5,0 Volt / 3,0 A DC, 15,0 Watt
5,0 Volt / 2,0 A, 9,0 Volt /
QC 3.0 2,0 A, 12,0 Volt / 1,5 A DC
max. 18,0 Watt
5,0 Volt / 2,0 A, 9,0 Volt /
FCP 2,0 A, 12,0 Volt / 1,5 A
1x
max. 18,0 Watt
USB-C-
3,4 – 12,0 Volt /
Kabel
0,05 – 6,0 A DC
SCP
Output
max. 40,0 Watt
5,0 Volt / 2,0 A, 9,0 Volt /
AFC 2,0 A, 12,0 Volt / 2,0 A DC
max. 24,0 Watt
1x USB-C-Kabel
5,0 Volt / 2,4 A DC, 12,0 Watt
(nur ZX-3883)
Lightning-
kompatibles Kabel 5,0 Volt / 2,4 A DC, 12,0 Watt
(nur ZX-3884)
Gesamt max. 66,0 Watt
Ausziehbare Ladekabel bis zu ca. 80 cm ausziehbar
Schutzklasse Schutz durch Kleinspannung
Schutzart Nur für innen
Maße 153 x 65 x 34 mm
ZX-3883 143 g
Gewicht
ZX-3884 145 g
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)800-55 4000 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

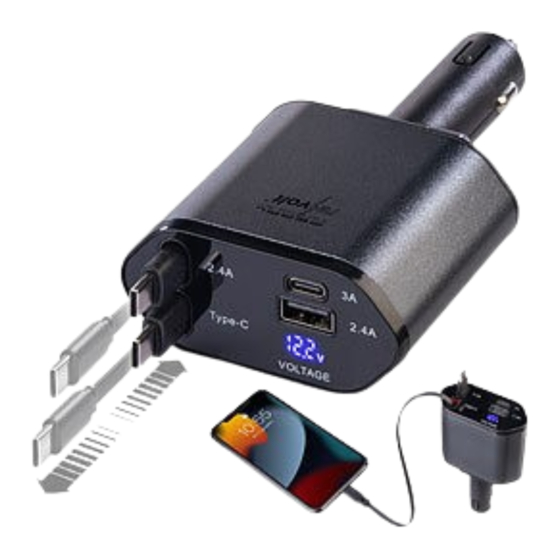

4in1-Kfz-USB-Ladegerät
mit USB-C- & USB-A-Buchse und 2 ausziehbaren Ladekabeln, 66 Watt, 12 – 24 Volt, LED-Display
Produktdetails
1
1. Ausziehbare Ladekabel
2. LED-
Spannungsanzeige
3. USB-A-Buchse
Verwendung
•
Stecken Sie das Kfz-Ladegerät in die Kfz-Steckdose oder
den Zigarettenanzünder-Anschluss Ihres Fahrzeugs
•
Schließen Sie insgesamt bis zu vier Mobilgeräte an.
•
Bei den ausziehbaren Ladekabeln ziehen Sie das
entsprechende Kabel vorsichtig bis zur gewünschten Länge
aus. Das Kabel wird automatisch arretiert.
•
Um es wieder einzurollen, ziehen Sie ca. 1 cm weiter heraus
und führen Sie es vorsichtig ins Gehäuse zurück. Das Kabel
wird automatisch eingezogen und aufgewickelt.
Sicherheitshinweise
•
Die Gebrauchsanweisung aufmerksam lesen. Sie enthält
wichtige Hinweise für den Gebrauch, die Sicherheit und die
Wartung des Gerätes.
•
Gebrauchsanweisung sorgfältig aufbewahren und
gegebenenfalls an Nachbenutzer weitergeben.
•
Das Gerät darf nur für den vorgesehenen Zweck, gemäß
dieser Gebrauchsanweisung, verwendet werden.
•
Beim Gebrauch die Sicherheitshinweise beachten.
•
Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!
•
Alle Änderungen und Reparaturen an dem Gerät oder
Bedienungsanleitung – Seite 1
Zubehör dürfen nur durch den Hersteller oder von durch ihn
ausdrücklich hierfür autorisierte Personen durchgeführt
werden.
5
•
Öffnen Sie das Produkt nie eigenmächtig. Führen Sie
Reparaturen nie selbst aus!
•
Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.
•
Halten Sie das Produkt fern von Feuchtigkeit und extremer
Hitze.
•
Tauchen Sie das Produkt niemals in Wasser oder andere
4
Flüssigkeiten.
•
Das Gerät ist ausschließlich für den Haushaltsgebrauch oder
3
ähnliche Verwendungszwecke bestimmt. Es darf nicht für
gewerbliche Zwecke verwendet werden.
•
2
Benutzen Sie das Gerät niemals nach einer Fehlfunktion,
z.B. wenn das Gerät ins Wasser oder heruntergefallen ist
oder auf eine andere Weise beschädigt wurde.
4. USB-C-Buchse
•
Der Hersteller übernimmt keine Verantwortung bei falschem
5. Zigarettenanzünder-
Gebrauch, der durch Nichtbeachtung der
Stecker
Gebrauchsanleitung zustande kommt.
•
Technische Änderungen und Irrtümer vorbehalten.
Wichtige Hinweise zur Entsorgung
Dieses Elektrogerät gehört nicht in den Hausmüll. Für die
fachgerechte Entsorgung wenden Sie sich bitte an die
öffentlichen Sammelstellen in Ihrer Gemeinde.
Einzelheiten zum Standort einer solchen Sammelstelle und über
ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/Jahr
entnehmen Sie bitte den Informationen der jeweiligen
Gemeinde.
Konformitätserklärung
Hiermit erklärt PEARL GmbH, dass sich die Produkte
ZX-3883-675 und ZX-3884-675 in Übereinstimmung mit der
RoHS-Richtlinie 2011/65/EU + (EU)2015/863 und der EMV-
Richtlinie 2014/30/EU befinden.
Qualitätsmanagement
Dipl. Ing. (FH) Andreas Kurtasz
Die ausführliche Konformitätserklärung finden Sie unter
www.pearl.de/support. Geben Sie dort im Suchfeld die
Artikelnummer ZX-3883 bzw. ZX-3884 ein.
© REV1 – 15.05.2025 – AS//RM
ZX-3883-675
ZX-3884-675
