EM2GO EM003ACC Bedienungsanleitung

Bedienungsanleitung
Danke dass Sie sich für das portable Ladegerät für Elektrofahrzeuge entschieden haben.
Mit dieser Einheit haben Sie sich für eine hochpräzises und mit vielen sicherheitsrelevanten
Schutzvorrichtungen ausgestattetes Ladegerät entschieden, welches für ein rundum
sorgloses Laden Ihres Fahrzeugs sorgt.
Wichtiger Hinweis:
Dieses Handbuch enthält wichtige Anweisungen und Informationen, die bei der Installation,
Betrieb und Wartung zu beachten sind. Lesen Sie alle Sicherheitsinformationen und
Warnhinweise in diesem Handbuch, um auf mögliche Gefahren aufmerksam zu werden.
Bewahren Sie dieses Benutzerhandbuch auf.
Warnung
Bei der Verwendung von elektrischen Produkten müssen immer diese grundlegenden
Vorsichtsmaßnahmen beachtet werden.
• Installieren oder verwenden Sie das Ladegerät nicht in der Nähe von explosiven, ätzenden
oder brennbare Materialien, Chemikalien oder Dämpfen.
• Schalten Sie die Stromzufuhr des Ladegeräts ab, bevor Sie das Ladegerät montieren
oder warten.
• Das Gerät ist nur für Fahrzeuge konzipiert, die mit der IEC 62196 Norm für Lademodi
kompatibel sind.
• Verwenden Sie das Ladegerät nicht, wenn es defekt ist, oder sichtbare Beschädigungen
aufweist.
• Versuchen Sie nicht, das Gerät zu öff nen, zu zerlegen, zu reparieren, zu manipulieren oder
zu modifi zieren. Bei Fragen oder Reparaturen wenden Sie sich an unseren Kundendienst.
• Verwenden Sie das Ladegerät nicht, wenn Sie sich im Fahrzeug befi nden.
• Verwenden Sie das Ladegerät nicht, wenn es starkem Regen, Schnee oder Unwetter
ausgesetzt ist.
• Gehen Sie beim Transport des Ladegeräts stets vorsichtig vor.
• Berühren Sie die Ladeanschlussklemme nicht mit scharfen metallischen Gegenständen
• Ziehen Sie das Ladekabel nicht mit Gewalt oder über scharfe Gegenstände.
Warnhinweise
Das Gerät darf ausschließlich von qualifi zierten Personen, die mit dem Bau und Betrieb dieser
Art von elekrischen Anlagen vertraut sind, installiert, eingestellt und gewartet werden.
Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu schweren Verletzungen oder gar
zum Tode führen.
• Eine fehlerhafte Installation und Prüfung des Ladegeräts kann möglicherweise zu Schäden
führen. Für die daraus resultierenden Schäden wird nicht gehaftet.
• Stellen Sie sicher, dass das Ladekabel während des Ladevorgangs richtig positioniert ist,
nicht betreten, beschädigt oder belastet werden kann.
• Überprüfen Sie den Drahtdurchmesser gemäß den örtlichen elektrischen Anforderungen.
• Schalten Sie vor Beginn der Installation die entsprechende Stromversorgung aus.
Technischen Daten:
• Betriebsspannung: 230V AC ±10%
• Betriebsstrom: 10 oder16 Amp einstellbar
• Max. Abgabeleistung: Typisch 3,6 KW
• Gehäuse: IP66 Spritzwasser geschützt
• Betriebstemperatur: -25 bis + 55 °C
• Anzeige: Farb-LCD
• Schutz gegen: Über- und Unterspannung, Überlastschutz, Kurzschlussschutz,
• Übertemperaturschutz, Blitzschutz, Fehlerstrom. ( RCD A).
• Abmesungen: 249 x 10 4x4 8 mm
• Gewicht: 3 Kg
• Kabellänge: 5 Meter
• Aufbau: CE Standard EN62752:2016
• Art. Nr.: EM003ACC | BS-PCD030-5M
• Barcode: 4024559256028

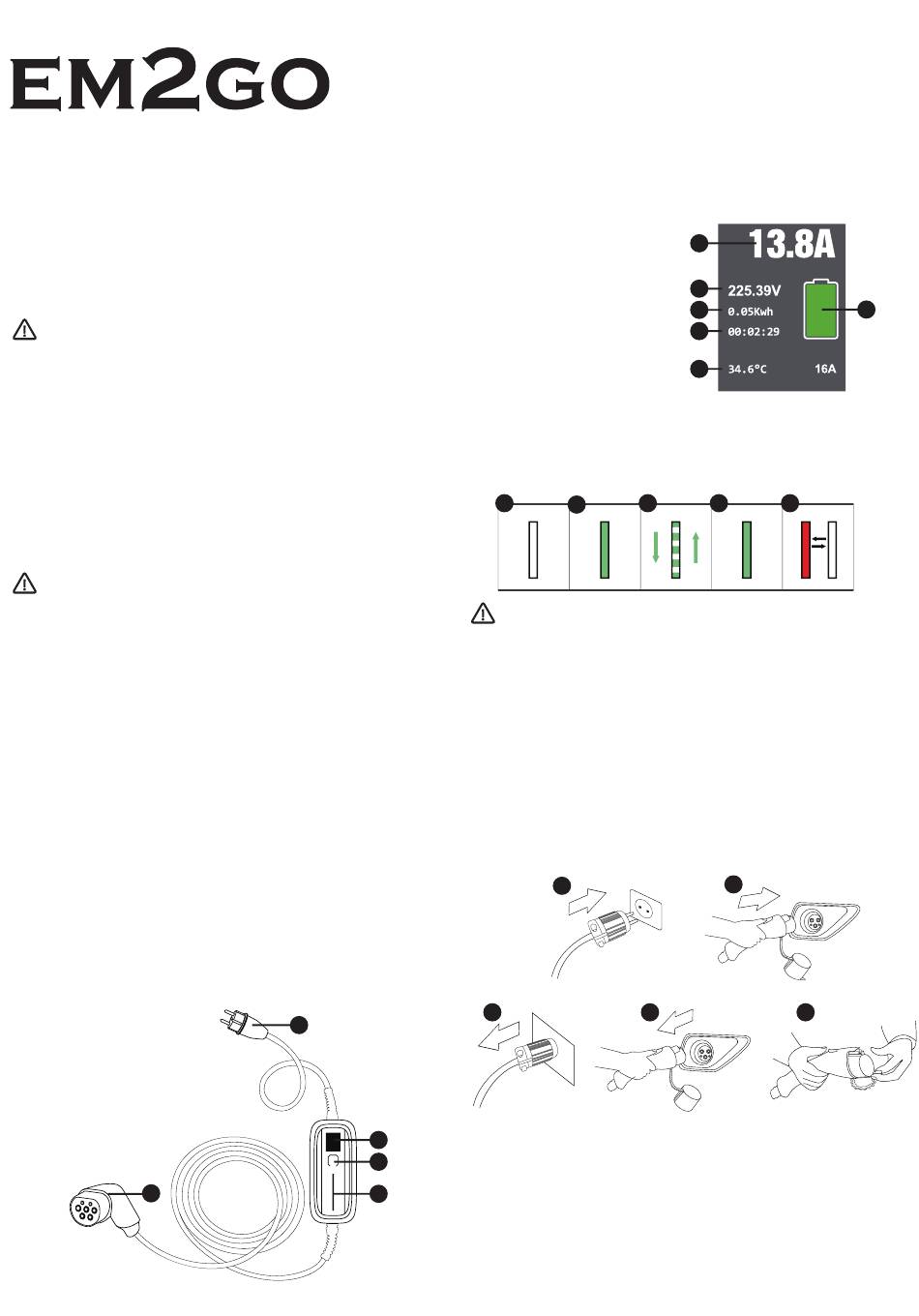

Übersicht:
1. Schuko Stecker, geeignet für 230 VAC Steckdose bis 16 A
2. Farb-Display
3. Taste zum Einstellen des Stroms
4. LED-Streifen
5. Stecker EV Lader
5
Portable EV-Ladestation
EM003ACC
1
2
3
4
Display :
Das hochaufl ösende Farbdisplay der EM2GO Ladeeinheit zeigt Ihnen folgende Informationen:
1. Ladestrom in Echtzeit
2. Echtzeit-Spannung
3. Leistungsaufnahme
4. Ladezeit
5. Ladetemperatur
6. Zustandsanzeige
LED-Streifen:
Der LED-Streifen signalisiert den Zustand des Ladegerätes:
1. LED zeigt nichts an: Nicht in Betrieb
2. LED leuchtet permanent grün: Ladegerät ist angeschlossen
3. LED grün leuchtet fortlaufend: Ladevorgang läuft
4. LED leuchtet permanent grün: Ladevorgang ist abgeschlossen
5. LED rot blinkend: Es liegt ein Defekt vor
1 3
2
HINWEIS:
Sollte der LED Streifen rot blinken, wurde die Schutzelektronik des
EV-Laders angesprochen. Bitte trennen Sie in diesem Fall das mobile Ladegerät vom
E-Fahrzeug und vom Stromnetz. Unterziehen Sie den Anschlüssen, Kabeln und Ladegerät
einer Sichtprüfung.
Sollten optisch keine Mängel festzustellen sein, verbinden Sie alles erneut. Falls die rote LED
weiterhin blinkt, trennen Sie das Ladegerät vom E-Fahrzeug und Stromnetz und nehmen Sie
bitte Kontakt mit Ihrem Fachberater auf. Verwenden Sie den EV-Lader nicht.
Fahrzeug Aufl aden:
1. Zunächst den Schuko-Stecker des Ladegeräts in eine geeignete Steckdose stecken.
Drücken Sie die Taste zum Einstellen des Stroms (3) auf der Ladeeinheit.
2. Entfernen Sie die Schutzkappe des Typ 2 Steckers und schließen Sie ihn an den
Ladeanschluss des Fahrzeugs. Bitte beachten, dass das Fahrzeug auf das Laden
vorbereitet und eingestellt ist. Das Laden beginnt.
3. Nach beendetem Ladevorgang den Schuko-Stecker aus der Netzsteckdose entfernen.
4. Den Typ 2 Stecker vom Ladeanschluss des Fahrzeugs entfernen.
5. Stecken Sie die Schutzkappe wieder auf den Typ 2 Stecker.
HINWEIS: Bei manche Fahrzeugmodellen beginnt der Ladevorgang nicht automatisch.
In diesem Fall muss der Schalter auf der Ladeeinheit (3) betätigt werden.
1
3
Bei falscher Bedienung wird keine Haftung für eventuelle Schäden übernommen.
Falls Sie Technischen Support benötigen, kontaktieren Sie bitte unser Support-Team über
unsere Website www.em2go.de.
em2go
by D-Parts GmbH ● Birkenweiher Str. 16 ● 63505 Langenselbold, Germany V1_06_20
