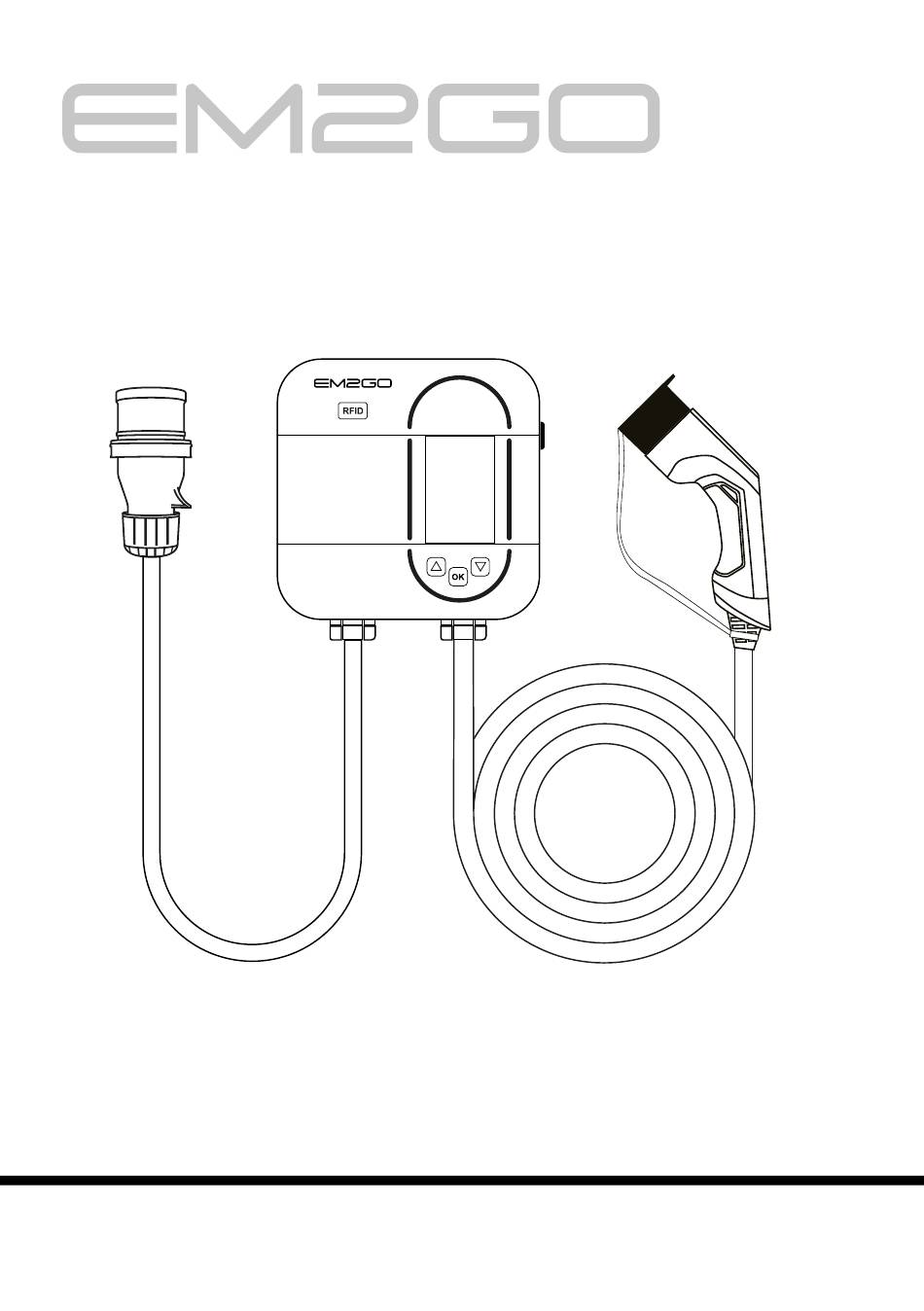

- Seite 1 EV-Charging Station 11kW EMH011AC1RW Bedienungsanleitung 1 User Manual ELECTRO MOBILITY TO GO...
-
Seite 2: Verwendete Sicherheitszeichen
Danke, dass Sie sich für die EM2GO Ladestation für Elektrofahrzeuge entschieden haben. Mit dieser smarten Wallbox haben Sie sich für ein hochpräzises und mit vielen sicherheitsrelevanten Schutzvorrichtungen ausgestattetes EV-Ladegerät entschieden, welches ein rundum sorgloses Laden Ihres Fahrzeugs garantiert. Wichtiger Hinweis: Dieses Handbuch enthält wichtige Anweisungen und Informationen, die bei der Installation, Betrieb... -
Seite 3: Abkürzungen
• Verwenden Sie das Ladegerät nicht, wenn Sie sich im Fahrzeug befinden. • Verwenden Sie das Ladegerät nicht, wenn es starkem Regen, Schnee oder Unwetter ausgesetzt ist. • Gehen Sie beim Transport des Ladegeräts stets vorsichtig vor. • Berühren Sie die Ladeanschlussklemme nicht mit scharfen metallischen Gegenständen •... -
Seite 4: Kompatibilität
Darstellung der Type2 Stecker / Buchse gemäß IEC 62196-2 Typ 2 Stecker 3-Phasen Typ 2 Buchse Kompatibilität Die Ladestation ist mit der Kennzeichnung C versehen. Gemäß den Anforderungen der EN 17186 legt dieses Dokument harmonisierte Kennzeichnungen für die Stromversorgung von elektrischen Straßenfahrzeugen fest. -
Seite 5: Wandmontage
Wandmontage Montagezubehör: C | Silikon-Unterlegscheibe A | Schablone D | Spreizdübel B | Schrauben HINWEIS: Bitte berücksichtigen Sie, dass die Länge des Verbindungskabels der Ladeeinheit 150 cm (±5%) beträgt, die Drehstrom-Anschlussdose sollte sich in diesem Bereich befinden. Um eine gute Belüftung zu gewährleisten, sollten Sie die Ladestation vertikal und mit ausreichend Platz montieren (Abb.1). -
Seite 6: Ladestation Anschließen
1. Bohren Sie entsprechend der Schablone Löcher in die Wand und schlagen Sie die Spreizdübel ein (Abb.2). 2. Drehen Sie die obere Schraube ein und lassen Sie sie etwa 3 bis 4 mm Gewinde außerhalb der Wand herausragen (Abb.3). 3. Entfernen Sie die untere Torx T9 Schraube an der Ladestation und nehmen die Abdeckung ab, indem Sie diese nach vorne anheben. -
Seite 7: Status Led
Status LED Aufladen Aufladen Einschalten Status Einschalten Menü Standby Standby Anzeige Leuchtet Leuchtet Blinkt Leuchtet langsam LED Umlaufend Verzögerte Warte auf Aufladen Lademodus Fehler Status Aufladung KFZ-Signal beendet Anzeige Blinkt Leuchtet Blinkt langsam LED Umlaufend LED Blinkt Tasten Links / Aufwärts / - Menü... -
Seite 8: Status-Icons
Status-Icons Icon Bedeutung Icon Bedeutung Bluetooth aktiv Annäherungssensor ausgelöst Reservierung aktiv Bluetooth verbunden WLAN verbunden PIN-Code Schutz aktiv Schutzleiter-Überwachung Display-Status Ladebereitschaft Lade-Reservierung Verwenden Sie die RFID-Karte, die APP oder geben Sie die PIN ein, um den Countdown für das Aufladen zu überspringen. Tasten Tasten Keine Funktion... -
Seite 9: Display-Einstellungen
Fehlermodus Anzeige von Fehlerinformationen, Fehlercodes und Behandlungsmethoden. Tasten Keine Funktion Keine Funktion Keine Funktion Display-Einstellungen Tasten-Funktionen Bewegen Sie den Cursor nach oben oder links, er wird orange angezeigt. Wenn es sich bei der Einstellung um einen numerischen Parameter handelt, wird die Wert verringert. Bestätigen Sie die Auswahl des markierten Menüpunktes. - Seite 10 Erdung ausgeschaltet werden. Das Ladegerät wird bei deaktivierter Funktion, keine Fehler- meldung ausgeben, wenn der Schutzleiter nicht ordnungsgemäß funktioniert. WARNUNG! Verwenden Sie diese Funktion nicht im Normalfall, sondern nur, wenn Sie von EM2GO oder Ihrem Elektriker dazu aufgefordert werden! RFID-Management Es können bis zu drei RFID-Karten hinzugefügt werden, welche zur Authentifizierung von...
-
Seite 11: Fahrzeug Aufladen
Ladevorgang. Andernfalls halten Sie eine vorher programmierte RFID-Karte an den Kartenleser oder starten Sie den Ladevorgang über die EM2GO Connect App oder per ModBus. 4. Das Fahrzeug wird nun aufgeladen. Auf dem Bildschirm und über die App erhalten Sie Informationen zum Ladevorgang. -
Seite 12: App Installieren
Bitte beachten Sie die Datenschutzerklärung für die Verarbeitung Ihrer personenbezogenen Daten in der App oder unter www.em2go.de/privacy_connect. 1. Öffnen Sie die EM2GO Connect App, wählen Sie oben rechts die Sprache für die App aus und klicken auf Registrieren (Abb.6). 2. Geben Sie Ihre E-Mail-Adresse ein und klicken Sie auf Code abrufen. Sie erhalten eine E-Mail mit einem 6-stelligen Code. -
Seite 13: Wlan-Verbindung
Hinweis: Ohne die Berechtigungen kann der Code nicht gescannt werden und die Ladestation kann nicht gefunden werden Abb.8 Abb.9 WLAN-Verbindung Nachdem die Ladestation mit Bluetooth verbunden wurde, finden Sie diese in der Übersicht der App. Um die Ladestation mit einem vorhandenen WLAN-Netzwerk zu verbinden, gehen Sie wie folgt vor: 1. -
Seite 14: App Übersicht
App Übersicht Übersicht der Ladestationen Ladestation hinzufügen Hinzugefügte Ladestationen Mitteilungen Start Profil Detailseite der Ladestation Einstellungen Zurück Name der Ladestation Status WLAN Status WLAN-Einstellungen Status Bluetooth Ladevorgang starten/pausieren verbinden/trennen Entsperr-Status PIN-Code Abfrage entsperren Details zum Ladevorgang Statistiken Einstellungen Ladestation Zurück Informationen zur Ladestation Name der Ladestation Maximaler Ladestrom... -
Seite 15: Garantie Und Wartung
Fehlerinformation Fehlerbehandlung LED und LCD-Bildschirm Prüfen Sie, ob die Stromversorgung und -verteilung korrekt sind. schalten sich nicht ein. Prüfen Sie, ob der FI- oder LS-Schalter in der Unterverteilung ausgelöst wurde, und aktivieren Sie diese Unterbrecher nach der Fehlerbehebung. LED leuchtet, der LCD-Bild- Das Display-Anschlusskabel ist lose oder das Display ist beschädigt. - Seite 16 Bestimmungen und Vorgaben trägt. Es entspricht somit den Grundlegenden Anforderungen der RED-Richtlinie 2014/53/EU, sowie der RoHS-Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.em2go.de/Konfo Hinweis zum Umweltschutz: Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinie 2011/65/EU in nationales Recht gilt folgendes: Elektrische und elektronische Geräte dürfen...
