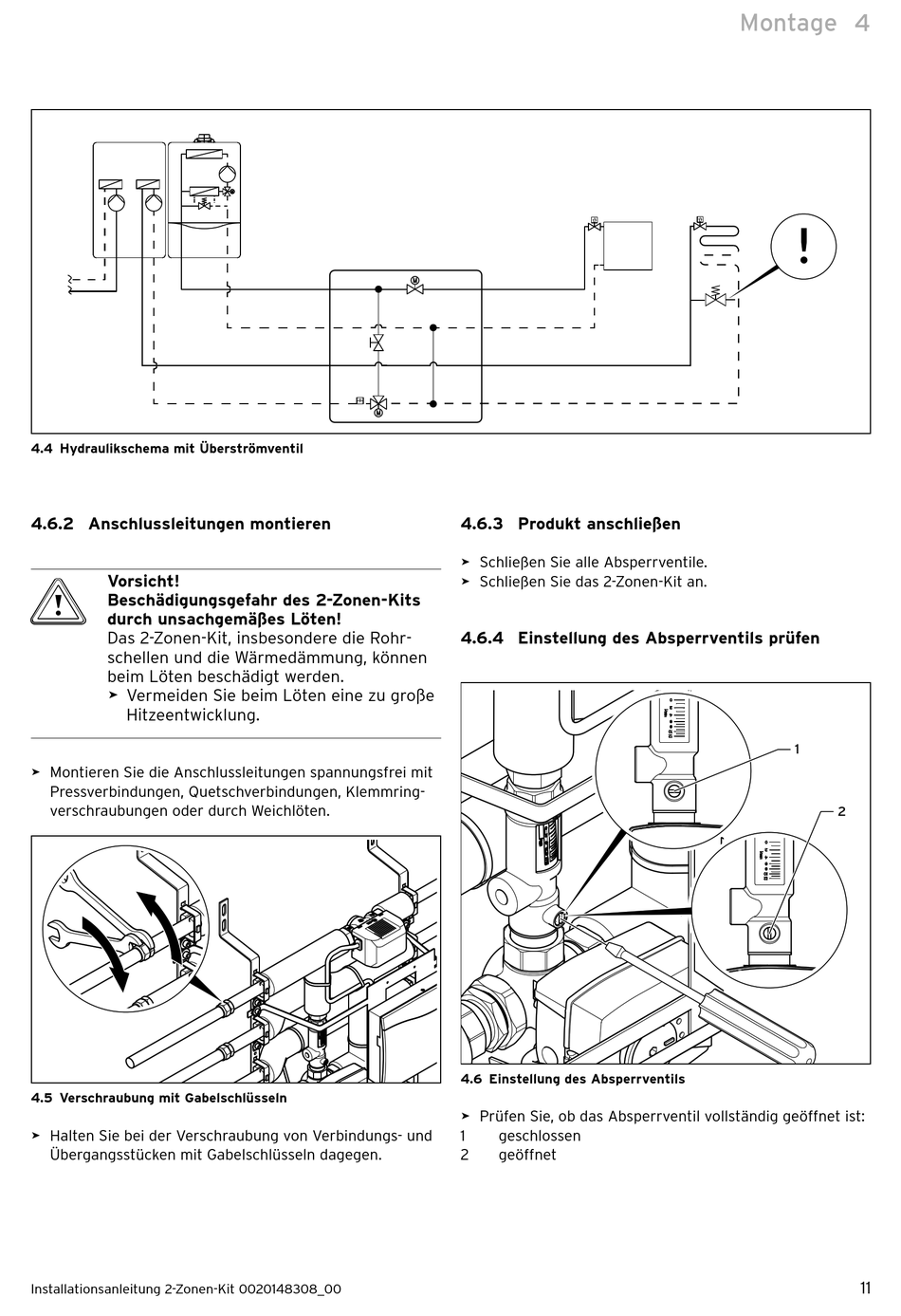

4.4 Hydraulikschema mit Überströmventil

4.6.2 Anschlussleitungen montieren

Vorsicht!
b
Beschädigungsgefahr des 2-Zonen-Kits
durch unsachgemäßes Löten!
Das 2-Zonen-Kit, insbesondere die Rohr-
schellen und die Wärmedämmung, können
beim Löten beschädigt werden.
> Vermeiden Sie beim Löten eine zu große
Hitzeentwicklung.
> Montieren Sie die Anschlussleitungen spannungsfrei mit
Pressverbindungen, Quetschverbindungen, Klemmring-
verschraubungen oder durch Weichlöten.
4.5 Verschraubung mit Gabelschlüsseln
> Halten Sie bei der Verschraubung von Verbindungs- und
Übergangsstücken mit Gabelschlüsseln dagegen.
Installationsanleitung 2-Zonen-Kit 0020148308_00
4.6.3 Produkt anschließen
> Schließen Sie alle Absperrventile.
> Schließen Sie das 2-Zonen-Kit an.
4.6.4 Einstellung des Absperrventils prüfen

4.6 Einstellung des Absperrventils

> Prüfen Sie, ob das Absperrventil vollständig geöffnet ist:
1 geschlossen
2 geöffnet
Montage 4
1
2
11
