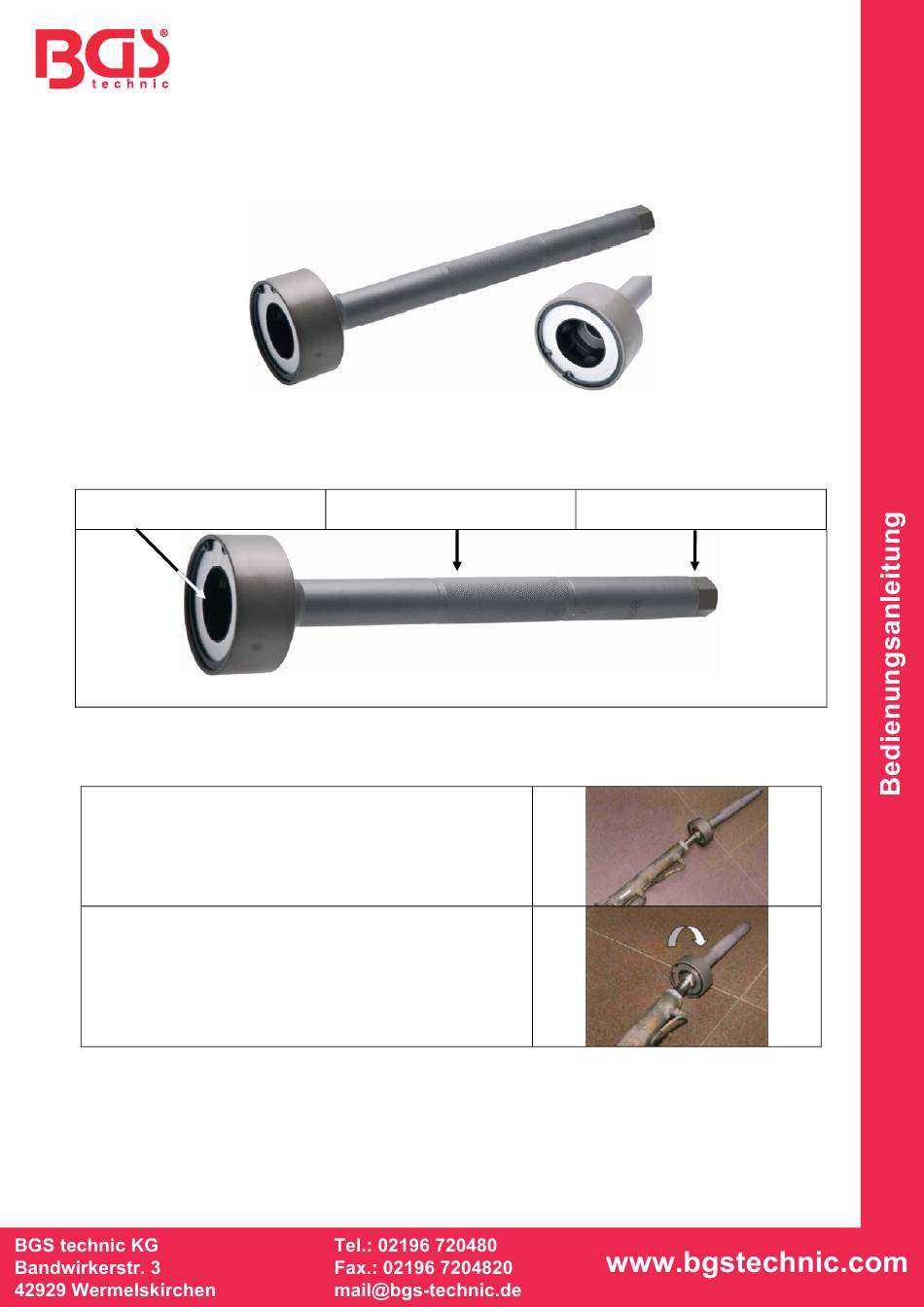

Spurstangengelenk-Werkzeug
SPEZIFIKATION
Anwendungsbereich: Montage und Demontage von Axialgelenken
Kopf-Aufsatz: Ø 28 - Ø 35 mm
ANLEITUNG
Der Spurstangenhebel wird durch den Hohlkörper des
Axialgelenk-Schlüssels geschoben, bis der Kopf-Aufsatz
auf dem Axialgelenk aufliegt.
Wählen
Sie einen
27mm
und
setzen Sie
ihn
auf
am Ende
des
Hohlkörpers. Lösen
Axialgelenk
durch
Drehen gegen
Montage erfolgt in umgekehrter Reihenfolge.
HINWEIS
Nach der Montage der neuen Spurstange muss eine Achsvermessung erfolgen.
