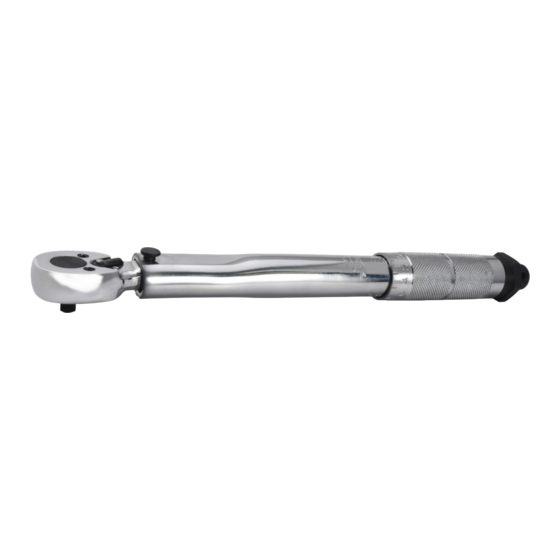

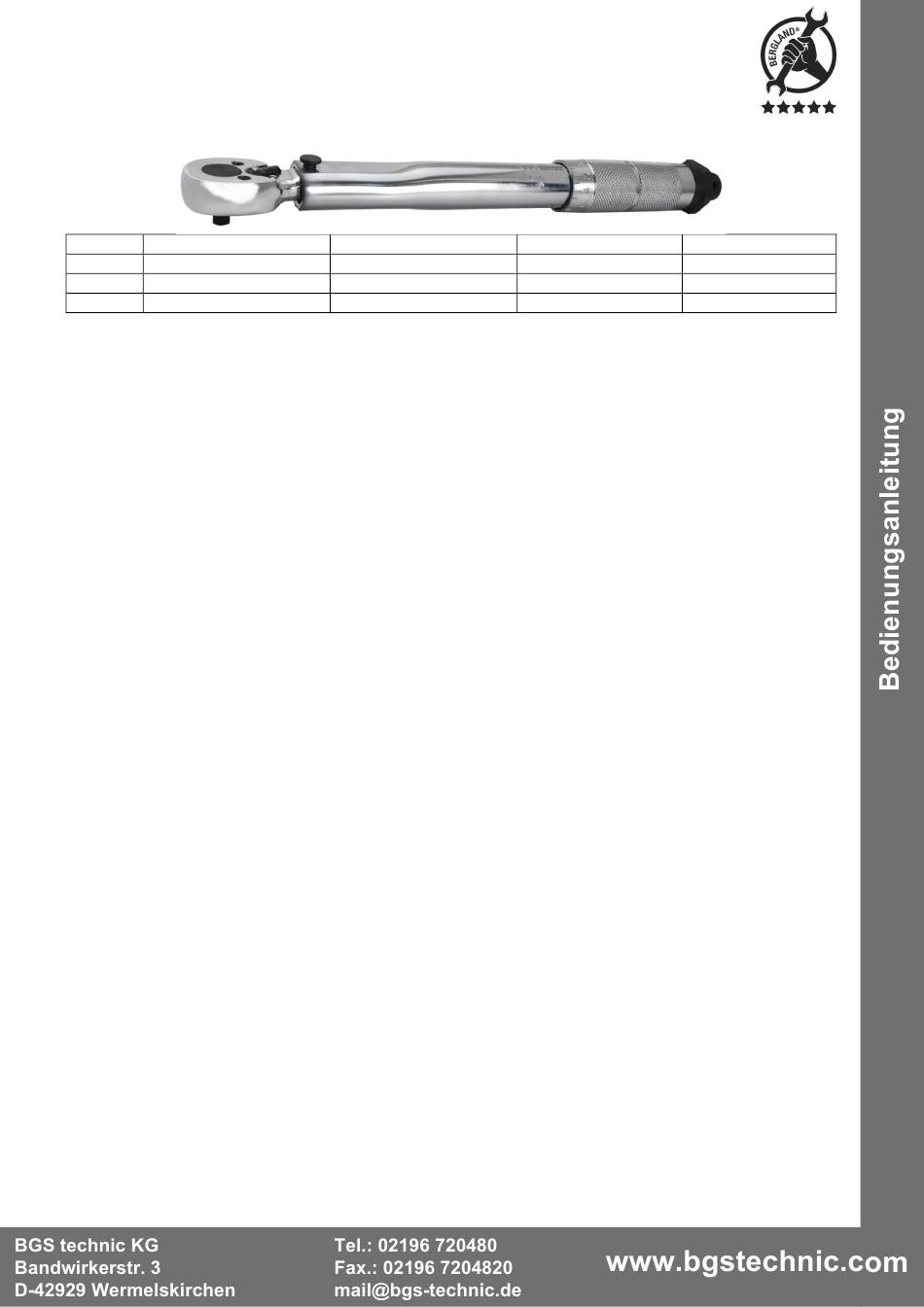

BGS technic 987 Bedienungsanleitung

Artikel Antrieb
987 6,3 mm (1/4")
988 10,0 mm (3/8")
6653 12,5 mm (1/2")
SICHERHEITSHINWEISE
•
Lesen Sie diese Anleitung sorgfältig, bevor Sie den Drehmomentschlüssel bedienen.
•
Drehmomentschlüssel nur für Drehmomente verwenden die innerhalb der Einstellmöglichkeit liegen.
•
Dieser Drehmomentschlüssel dient ausschließlich dem manuellen Anziehen von Verschraubungen.
Verwenden Sie diesen nicht zum Lösen oder für andere Zwecke.
•
Ein Auslösen kann nur erreicht werden, wenn der Schlüssel im Uhrzeigersinn verwendet wird.
•
Defekte Schrauben, Muttern oder Steckschlüssel können plötzlich brechen. Zur Vermeidung von
Verletzungen, halten Sie einen festen Stand und verwenden Sie den Drehmomentschlüssel nicht an
gefährlichen Stellen oder in der Nähe von rotierenden Maschinen.
•
Dieser Schlüssel wird bei unsachgemäßer Behandlung kein zu hohes Drehmoment verhindern, es
handelt sich nicht um eine Drehmomentbegrenzung. Erfahren Sie, wie sich unterschiedliche große
Drehmomentwerte "anfühlen". So reduzieren Sie Schäden und Verletzungen, die durch
versehentliches Anziehen mit zu hohem Drehmoment führen können.
•
Halten Sie den Drehmomentschlüssel ausschließlich am Handgriff und benutzen sie kein Rohr als
Verlängerung.
•
Es gibt keine vom Anwender zu wartenden Komponenten im Inneren des Drehmomentschlüssels.
Zerlegen des Drehmomentschlüssels oder Änderungen können zum Genauigkeitsverlust und zum
Erlöschen der Garantie führen.
DREHMOMENTSCHLÜSSEL VERWENDEN
1. Halten Sie den Schraubenschlüssel in der linken Hand und Lösen Sie die Arretierschraube durch
Drehen gegen den Uhrzeigersinn.
2. Stellen Sie das gewünschte Drehmoment am Handgriff ein (siehe Beispiel 30-36 FT/LB).
a) Drehen Sie am Drehgriff bis 0 auf der Fein-Skala und die 30 auf der Basis-Skala erreicht ist.
(Eingestellter Wert=30 FT/LB).
b) Drehen Sie nun den Handgriff weiter, bis die 6 auf der Fein-Skala erreicht ist (Eingestellter
Wert=36 FT/LB).
c) Sperren Sie den Handgriff durch Drehen der Arretierschraube im Uhrzeigersinn.
3. Installieren Sie den passenden Steckschlüssel und stecken Sie diesen auf die Mutter / Schraube.
Drehen Sie nun die Schraube durch Betätigung am Handgriff bis Sie ein „Klick" hören/fühlen.
4. Einstellung des Drehmomentwertes anhand der Nm-Skala wird in gleiche Weise wie oben
beschrieben durchgeführt. Die Nm-Skala hat bedingt durch die Kalibrierung keine geraden Zahlwerte.
Werte können anhand der Umrechnungstabelle im Anhang ermittelt werden.
ACHTUNG
•
Beenden Sie das Anziehen direkt nachdem ein „Klick" zu hören / fühlen ist. Achten Sie besonders bei
kleinen Drehmomentwerten auf das Klickgeräusch, dies ist sehr leise und kann deshalb leicht
überhört werden.
•
Wurde der Drehmomentschlüssel für eine längere Zeit nicht verwendet, muss dieser vor Gebrauch
mehrmals vom niedrigsten auf den höchsten Drehmomentwert und umgekehrt eingestellt werden.
Dadurch wird das Schmiermittel im inneren wieder gleichmäßig verteilt.
•
Den Drehmomentschlüssel nach Gebrauch auf niedrigsten Drehmomentwert einstellen.
•
Drehen Sie den Handgriff niemals unter den kleinsten Drehmomentwert.
•
Ihr Drehmomentschlüssel ist ein Präzisions-Messgerät und sollte mit Vorsicht behandelt werden.
•
Drehen Sie den Handgriff nicht, wenn dieser Arretiert ist.
•
Reinigen Sie den Drehmomentschlüssel nur durch Abwischen. Verwenden Sie keine
Reinigungsmittel, die das Schmiermittel im inneren beeinflussen kann.
SW-Stahl und Werkzeugvertriebs GmbH
5
d i e
Drehmomentschlüssel
Drehmomentbereich
2 - 24 Nm
19 - 110 Nm
70 - 350 Nm
6 e s s a r t S
h c s m e R
Genauigkeit
± 4%
± 4%
± 4%
Tel. +49 (0) 2191 / 46438-0
r e F ax +49 (0) 2191 / 46438-40 s u k r e v e
7 9 8 2 4 - D e
Art. 987
988
6653
Ratschenkopf
24 Zähne
24 Zähne
24 Zähne
L
d . l h a t s w s @ o f n i : l i
