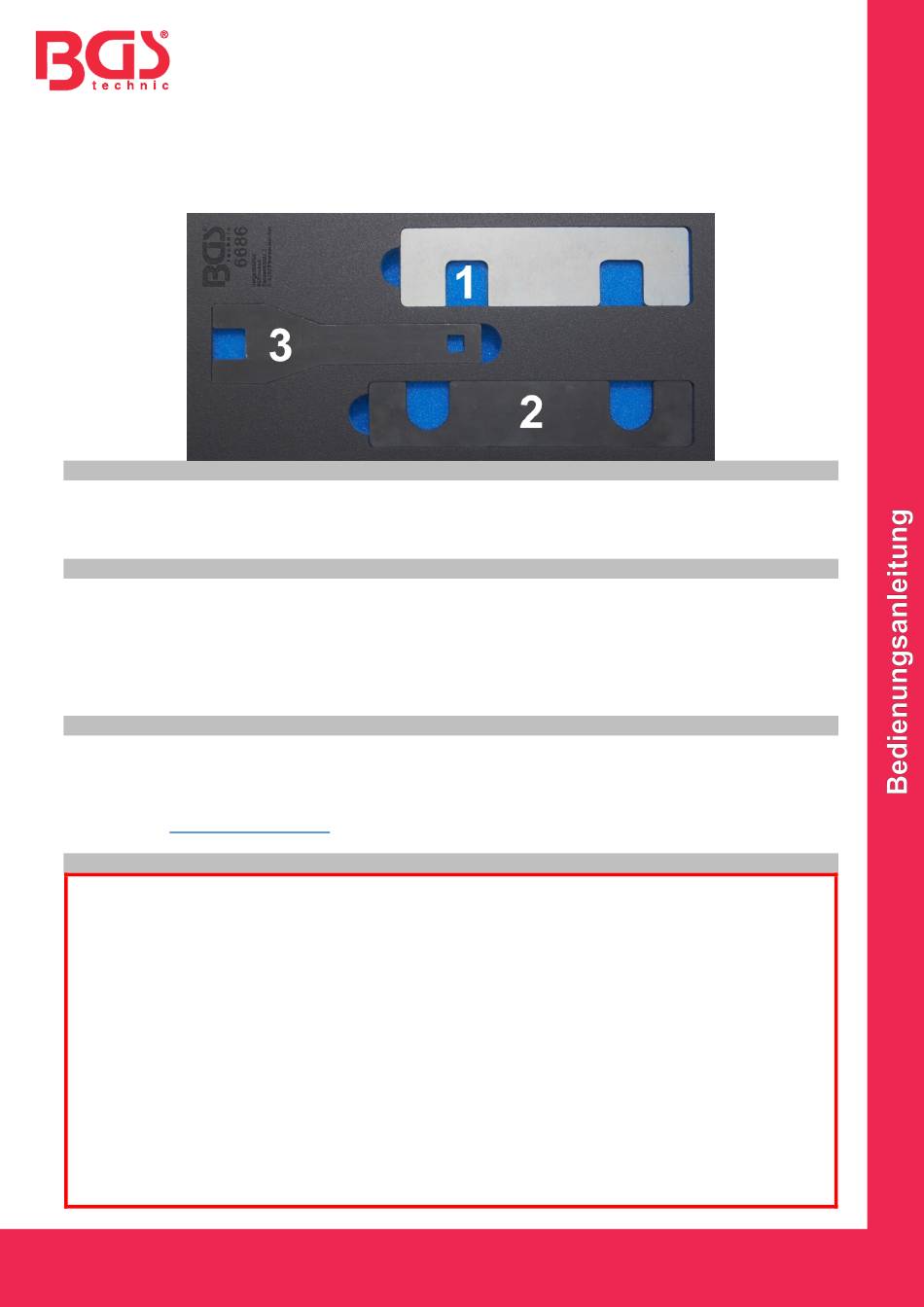

1. Nockenwellen-Einstellwerkzeug (1.4 Saugmotoren), zu verwenden wie OEM EN-51632
2. Nockenwellen-Einstellwerkzeug (1.0 & 1.4 Turbomotoren), zu verwenden wie OEM EN-51367
3. Ausgleichswellen-Ausrichtwerkzeug, zu verwenden wie OEM EN-51298
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
VERWENDUNGSZWECK
Dieser Werkzeugsatz dient zum Prüfen und Einstellen der Motor-Steuerzeiten an Opel 1.0 / 1.4L
Benzinmotoren mit Turbo und 1.4L Benzin-Saugmotoren.
Weitere Infos zum Artikel und eine Liste der geeigneten Motoren und Modelle finden Sie auf unserer
Internetseite:
www.bgstechnic.com
SICHERHEITSHINWEISE
•
Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
•
Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.
•
Legen Sie das Werkzeug niemals auf die Fahrzeug-Batterie. Gefahr von Kurzschluss.
•
Vorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge und andere
Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen
verursachen.
•
Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•
Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•
Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches
Starten des Motors und einen dadurch entstehenden Motorschaden.
•
Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch,
verwenden Sie immer fahrzeugspezifische Serviceliteratur, dieser entnehmen Sie bitte
technische Angaben wie Drehmomentwerte, Hinweise zur Demontage/Montage, usw.
•
Nach erfolgter Reparatur bzw. vor dem Starten den Motor min. 2 Umdrehungen von Hand
drehen und die Steuerzeiten erneut überprüfen.
•
Drehen Sie den Motor nur in normaler Drehrichtung (im Uhrzeigersinn soweit nicht anders
angegeben)
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Motor-Einstellwerkzeug-Satz
für Opel 1.0 & 1.4 Benzinmotoren
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 6686
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
