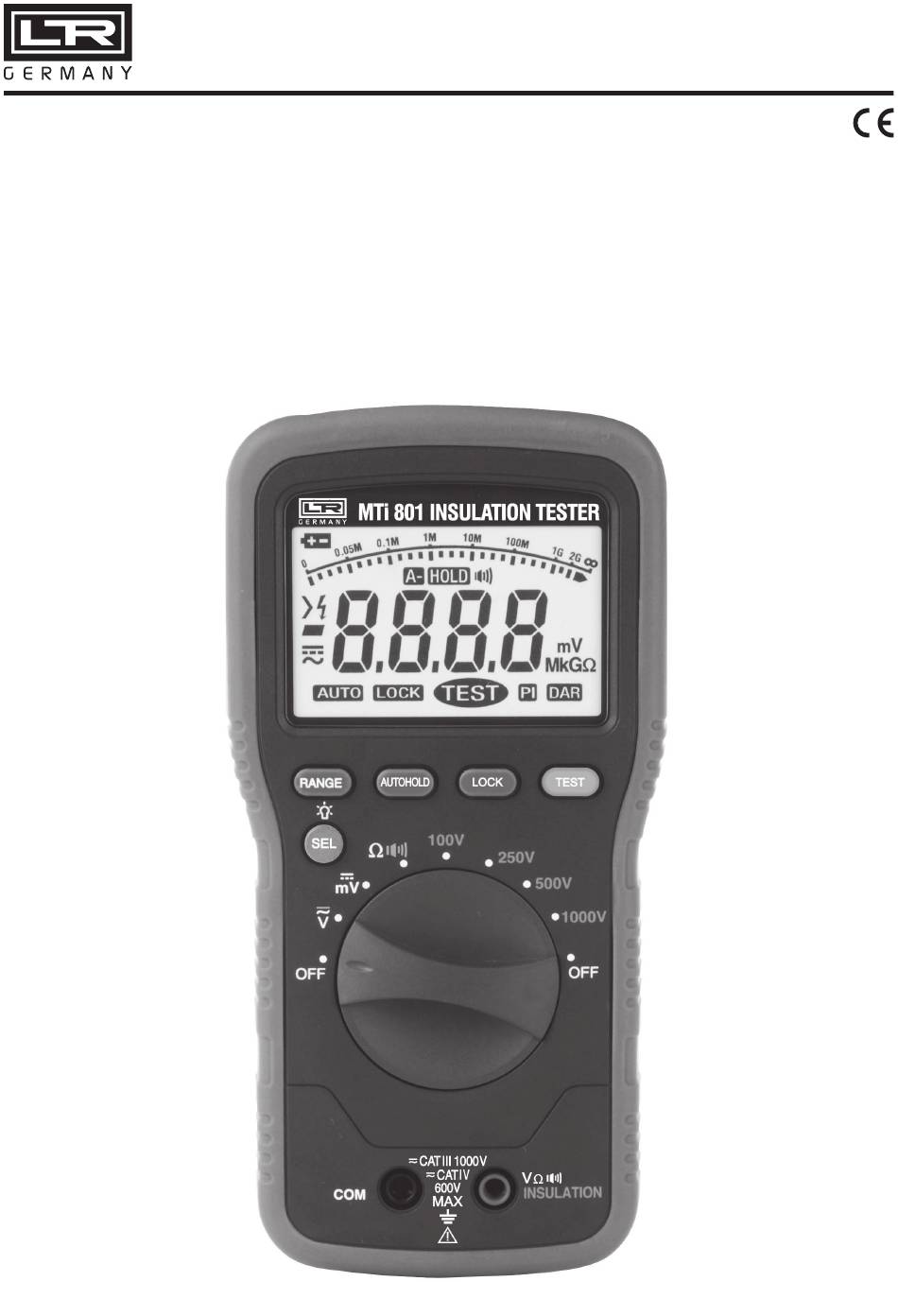

- Seite 1 MTi 801 BEDIENUNGSANLEITUNG 041710_1 MTi 801 Multitester AC/DC für Isolationsmessung, Spannungsmessung, Widerstandsmessung...
-
Seite 2: Inhaltsverzeichnis
14. Batterien entsorgen ..........11 1. Bestimmungsgemäßer Gebrauch Das Isolationswiderstands-Messgerät MTi 801 ist ein tragbares, batteriebetriebenes Multimeter zur Messung der mittle- ren Effektivisolierung, der Gleich- oder Wechselspannung und zur Messeung von Widerstand und Durchgang. -
Seite 3: Internationale Elektrische Symbole
WARNUNG – Das Messgerät nicht Regen oder Feuchtigkeit aussetzen, um die Gefahr eines Feuers oder eines elektrischen Schlages zu verringern. – Beachten Sie die entsprechenden Vorsichtsmaßnahmen zur Sicherheit beim Umgang mit Spannungen über 30 V AC RMS, 42 V Spitze oder 60 V DC. Diese Spannungspegel stellen eine potentielle Gefahr für den Benutzer dar. –... -
Seite 4: Bedienelemente Und Anzeigen
4. Bedienelemente und Anzeigen LC-Display mit 28-Segment-Strichskala ① Drücken Sie diese Taste, um eine Isolations- ② prüfung im Isolationstest-Modus zu starten. Drücken Sie diese Taste, um die Test-Verrie- gelung im Isolationstest-Modus einzuschal- . wird in dieser Betriebsart auf ③ ① dem Display angezeigt. - Seite 5 Zeigt die automatische Bereichswahl an. ⑩ ⑰ ⑱ Zeigt an, ob Gleich- oder Wechselstrom ausgewählt ist. ⑪ ⑯ ⑮ Zeigt negative Polarität an. ⑭ ⑫ ⑬ ⑫ Zeigt einen Wert im Isolationstestmodus an, ⑪ der außerhalb des zulässigen Bereichs liegt. ⑬...
-
Seite 6: Ac/Dc-Spannung
5. AC/DC-Spannung – Stellen Sie den Wahlschalter auf -Stellung. RANGE A UTOHOLD L OCK TEST – Die Standardeinstellung des Messgerätes ist AC. Drücken Sie die -Taste 100V 250V 500V kurz zum Umschalten zwischen AC und DC. 1000V – Stecken Sie die rote Leitung in den V-Anschluss und die schwarze in den COM-Anschluss. -
Seite 7: Widerstand
7. Widerstand – Stellen Sie den Wahlschalter auf Ω Position. wird angezeigt. Die Standar- deinstellung des Messgerätes ist Ω. – Drücken Sie die -Taste kurz zum Auswählen des Summers – Stecken Sie die schwarze Messleitung in den COM-Anschluss und die rote in den Ω... -
Seite 8: Ruhezustand
nung)- Symbol zusammen mit dem Widerstand in MΩ oder GΩ Überlastschutz. – Das -Symbol wird auf dem Display angezeigt bis die -Taste losgelassen wird. Das Messgerät zeigt -Symbol zusammen mit dem maximalen Widerstand für den Bereich, wenn der Widerstand höher ist als der maximale Anzeigebereich. -
Seite 9: Allgemeine Spezifikationen
Allgemeine Spezifikationen Betriebstemperatur 0 °C bis 50 °C (32 °F bis 122 °F) bei <75 % relativer Luftfeuchtigkeit Lagertemperatur -20 °C bis 60 °C (-4 °F bis 140 °F) bei <80 % relativer Luftfeuchtigkeit Temperaturkoeffizient nominal 0,15 x (spezifizierte Genauigkeit) / °C @ <18 °C oder >28 °C (<64 °F oder >82 °F), oder anderweitig spezifiziert Relative Luftfeuchtigkeit 0 % bis 95 % @ 10 °C bis 30 °C (50 °F bis 86 °F) - Seite 10 2. Gleichspannung (DC) Bereich Auflösung Genauigkeit* Überlastschutz 400,0 mV 0,1 mV 4,000 V 0,001 V 40,00 V 0,01 V ± (0,8 % + 10) 1000 Vrms 400,0 V 0,1 V 1000 V Eingangsimpedanz (nominal) 10 MΩ, < 100pF 3. Widerstand Bereich Auflösung Genauigkeit*...
-
Seite 11: Inbetriebnahme/Batterien Wechseln
Feuchtigkeit unter 80 % angegeben. Inbetriebnahme/Batterien wechseln Das MTi 801 benötigt sechs AAA-Batterien, die im Lieferumfang enthalten sind. Bevor Sie mit der ersten Messung beginnen, müssen Sie die beiden zusätzlich beigelegten Batterien in das Gerät einsetzen. Vier Batterien sind schon vorab im Gerät eingesetzt. - Seite 12 Technische Änderungen vorbehalten. 04/2016 - 12 -...
