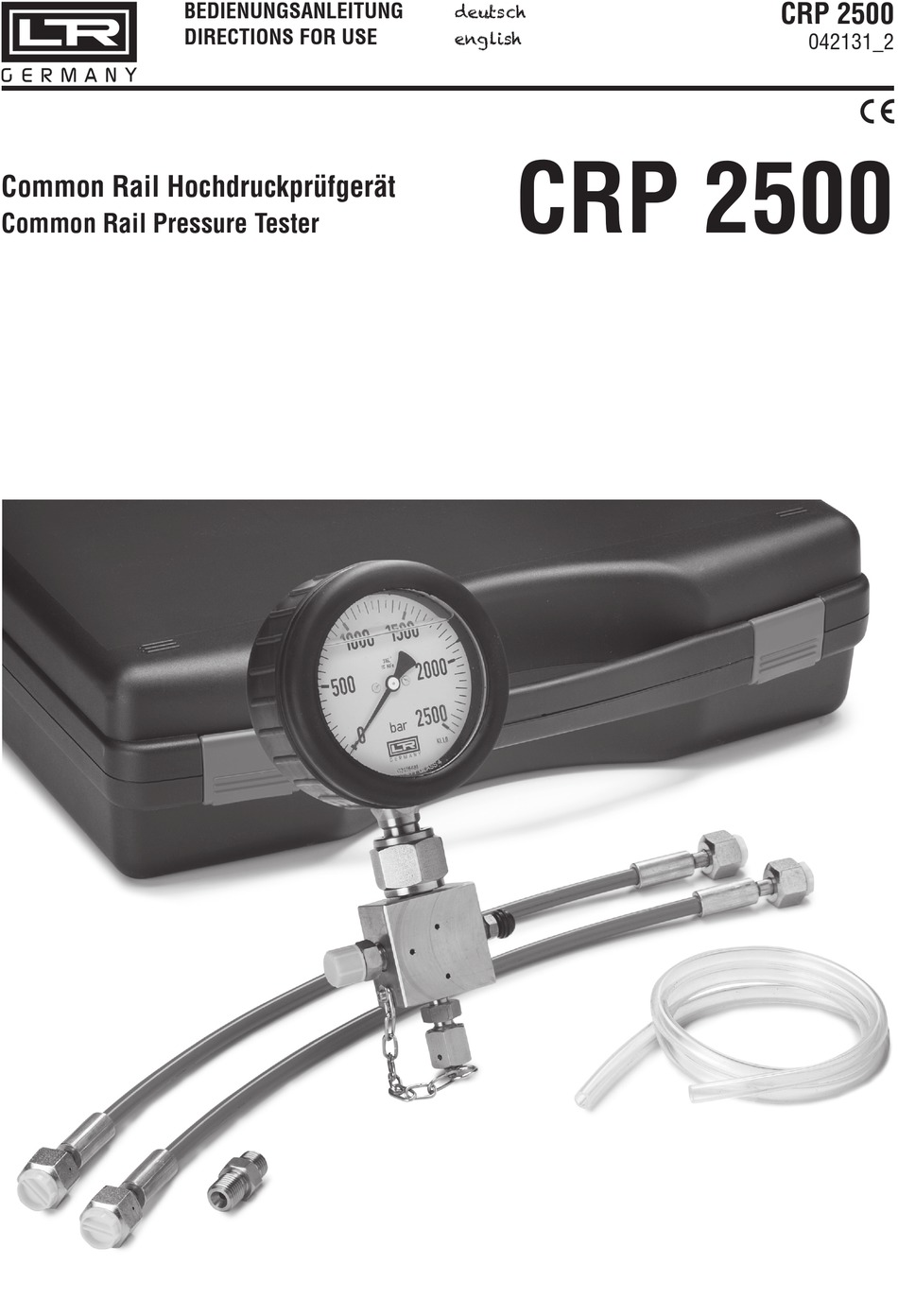

- Seite 1 CRP 2500 BEDIENUNGSANLEITUNG english DIRECTIONS FOR USE 042131_2 CRP 2500 Common Rail Hochdruckprüfgerät Common Rail Pressure Tester...
-
Seite 2: Inhaltsverzeichnis
deutsch Inhalt Seite Sicherheitshinweise ............2 Wichtige Hinweise für den Einsatz . -
Seite 3: Einführung

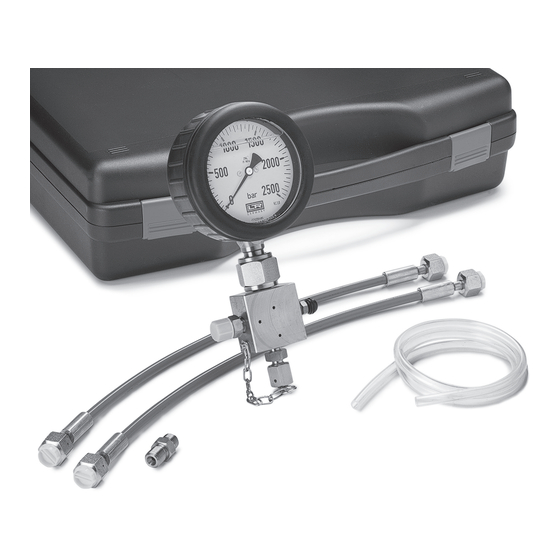

3. Einführung Hochdruckprüfung 2500 bar, Bestell Nr.: 042131_2 Common Rail Hochdruckprüfgerät Druckprüfgerät analog, mit Anschlussleitungen Gewindeanschluss M 14x1,5 zur Druck- und Dichtigkeits- prüfung des Speichereinspritzsystems „Common Rail“. Mit dem Hochdruckprüfgerät kann eine dyna- mische oder statische Prüfung durchgeführt werden. Austretender Kraftstoff bei Arbeiten am Common Rail-System ist aufzufangen und fachgerecht zu entsorgen. -
Seite 4: Dynamische Prüfung
4. Dynamische Prüfung • Motor / Zündung aus. • Gerät mittels flexiblen Hochdruckleitungen (4) zwischen Hochdruckpumpe und Railrohr anschließen. • Das Gerät muss vor der Messung vollständig über die Entlüfterschraube (3) blasenfrei entlüftet wer- den. Zündung oder Anlasser dazu kurz betätigen. Nur bei blasenfrei gefülltem Gerät ist eine korrekte Anzeige möglich. -
Seite 5: Safety Instructions
english Content page Safety instructions ............5 Important instruction for use . -
Seite 6: Description
3. Description High Pressure Tester 2500 bar, order no.: 042131_2 Common Rail Pressure Tester Analog pressure tester with connecting lines (connecting thread M 14x1.5) permitting the pressure- and leak-testing of common rail injection systems. The tester permits dynamic and static testing. Any fuel escaping during work on the common rail system must be caught and properly disposed of. -
Seite 7: Dynamic Test
4. Dynamic testing • Engine/ignition off. • Connect the tester between the high pressure pump and common rail tube by means of the flexible high pressure lines. • Before the test, the tester must be bled completely free of bubbles by way of the vent screw. To do this, briefly activate the ignition or starter. - Seite 8 Technische Änderungen vorbehalten. Oktober 2014 Subject to technical modifications. October 2014 - 8 -...
