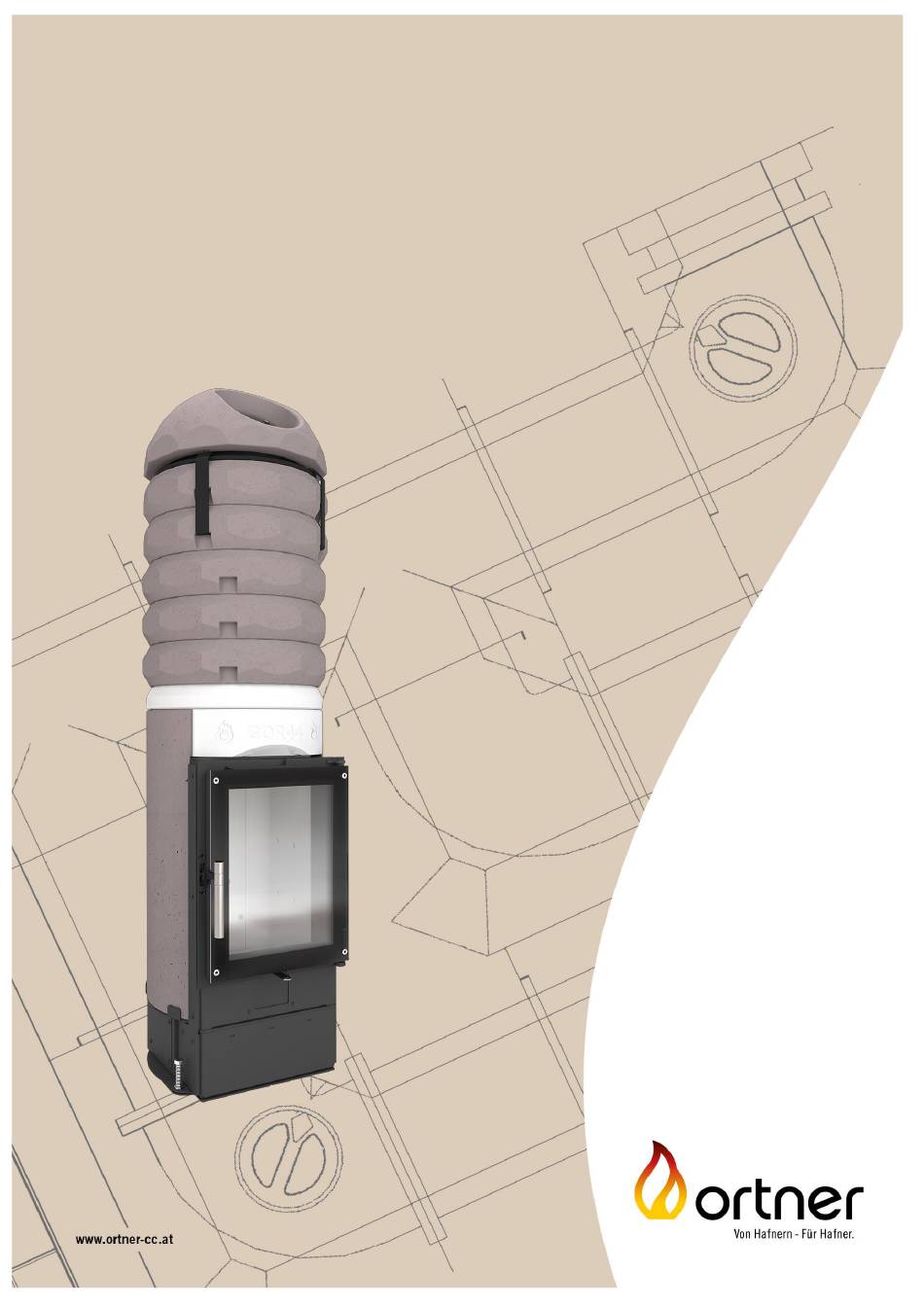

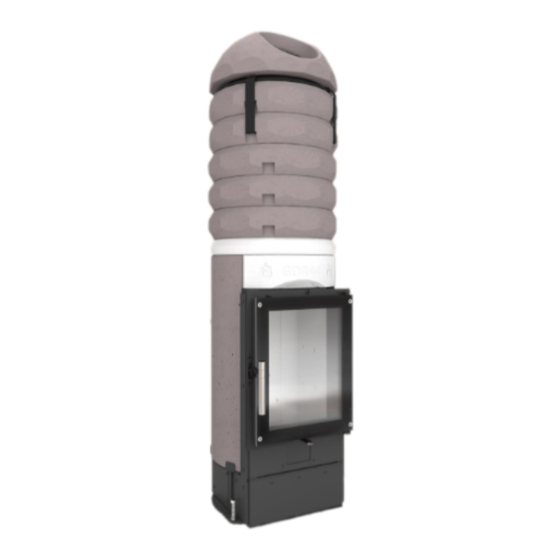

- Seite 1 Version: 03 / 2016 Aufbauanleitung ORTNER GOR4 mit KAM oder KMS Hand- und Automatikbetrieb...
-
Seite 2: Ortner Gor44 Mit Kam Oder Kms
Ortner GOR44 mit KAM oder KMS Hand- und Automatikbetrieb Version: 07 / 2017 Es ist für ausreichende Verbrennungsluft zu sorgen (Berechnung erforderlich). Achtung bei Verwendung von Lüftungsanlagen, Dunstabzügen etc.! Um Fehler zu vermeiden, lesen Sie bitte zuerst unsere Aufbauanleitung! Jegliche nationalen... - Seite 3 Inhalt...
- Seite 4 ...
- Seite 5 Positionieren Sie die Metallgrundplatte auf ebenem Untergrund und stellen Sie das Grundgestell darauf. Achten Sie bei der Positionierung des Grundgestelles darauf, dass die Gewindestangen in den Löchern der Metallgrundplatte einrasten. Stellen Sie das Grundgestell darauf und schließen sie das Aluflexstauchrohr an. Bei seitlichem Anschluss kann der Zuluftstutzen auch auf der Seite angebracht werden.
- Seite 6 Legen Sie die Fasermatte ein. Legen Sie den metallischen Einlegeteil ein.
- Seite 7 Stellen sie die drei inneren Platten des Feuerraums hinein. Legen Sie die Vermiculiteplatte mit der Nut nach hinten in den Feuerraum.
- Seite 8 Legen sie die Feuerraumbodenplatte ein. Legen Sie den metallischen Einlageteil in den Feuerraum und achten sie darauf, dass die beiden unteren Federn in das Grundgestell einrasten.
- Seite 9 Bringen Sie Isoboardkleber in der Fuge auf und setzen Sie den keramischen Ring der äußeren Mantelteile darauf. Stecken Sie die Steckblende auf die Zarge und ziehen Sie die 4 Schrauben der Blende fest.
- Seite 10 Setzten Sie danach die fünf zweischaligen KAM auf den Feuerraum. Achten Sie dabei darauf, dass die Öffnungen der KAM versetzt sind. Achtung: Läuft der GOR44 im Automatikbetrieb so enthält die unterste KAM einen Anschluss für den Temperaturfühler. Bei der Verwendung von KMS wird anstatt der KAM die keramische Abgangshaube aufgesetzt.
- Seite 11 Befestigen Sie diese mit den Metallspangen. Montieren sie nun die restlichen Teile der Multihaube.
