NCR Orderman Basisstation4 Gebrauchsanleitung V01.09
3.1.4

Montageplatte demontieren/montieren

3.1.4.1 Demontage der Montageplatte


Drücken Sie zur Demontage der Montageplatte vom Gehäuse die beiden Halteklammern
nach außen.

Durch Drücken auf die Halteklammern löst sich die Montageplatte.

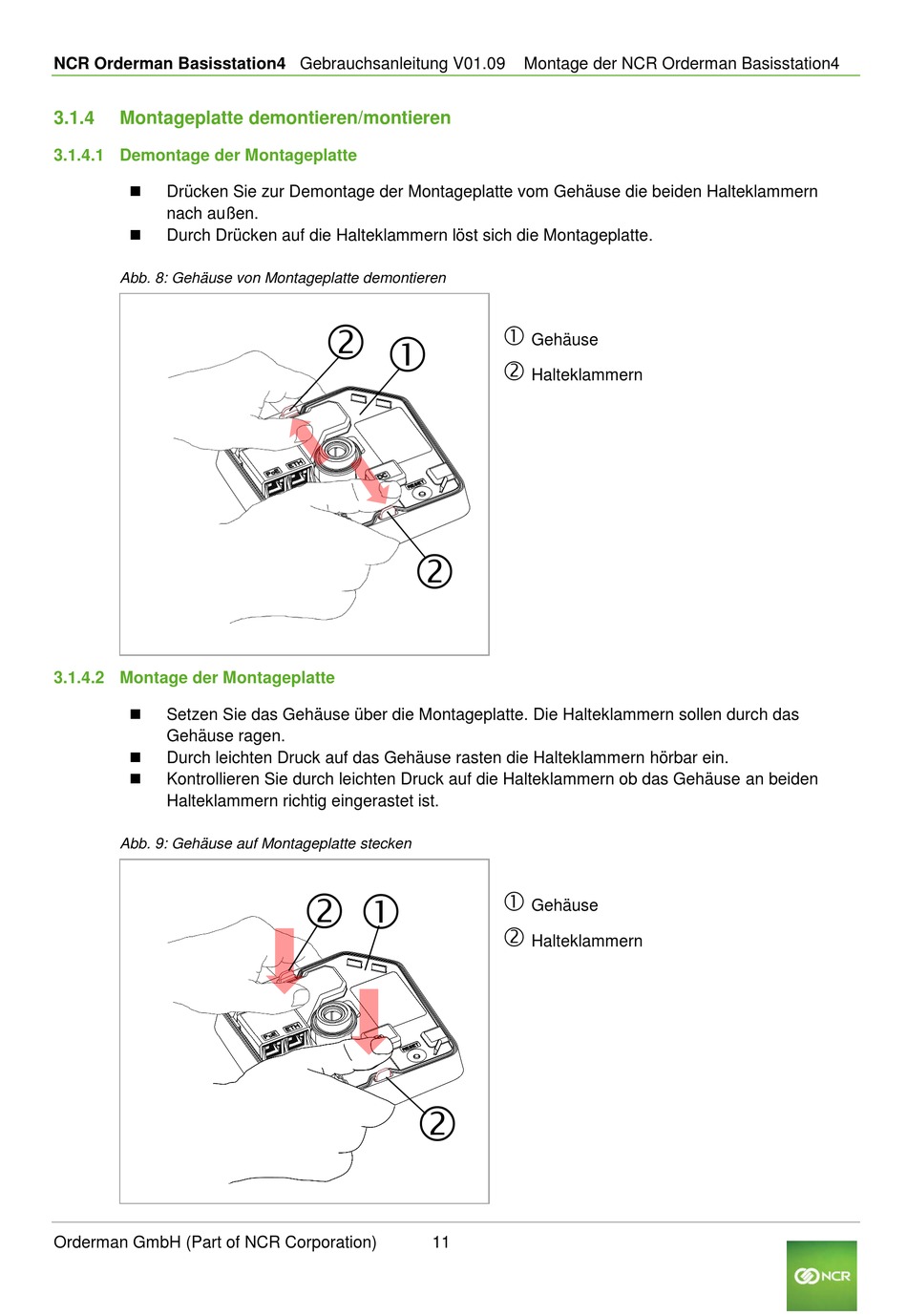

Abb. 8: Gehäuse von Montageplatte demontieren

3.1.4.2 Montage der Montageplatte


Setzen Sie das Gehäuse über die Montageplatte. Die Halteklammern sollen durch das
Gehäuse ragen.

Durch leichten Druck auf das Gehäuse rasten die Halteklammern hörbar ein.

Kontrollieren Sie durch leichten Druck auf die Halteklammern ob das Gehäuse an beiden
Halteklammern richtig eingerastet ist.
Abb. 9: Gehäuse auf Montageplatte stecken
Orderman GmbH (Part of NCR Corporation)






11
Montage der NCR Orderman Basisstation4

Gehäuse

Halteklammern

Gehäuse

Halteklammern
