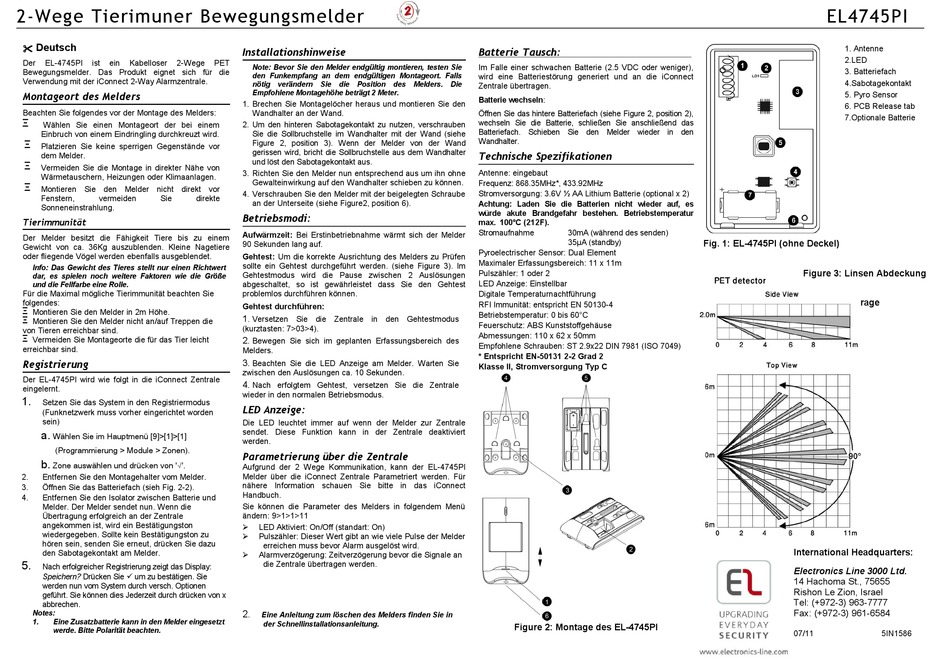

Electronics Line EL4745PI Bedienungsanleitung

2-Wege Tierimuner Bewegungsmelder
 Deutsch
Der EL-4745PI ist ein Kabelloser 2-Wege
Bewegungsmelder. Das Produkt eignet sich für die
Verwendung mit der iConnect 2-Way Alarmzentrale.
Montageort des Melders
Beachten Sie folgendes vor der Montage des Melders:

Wählen Sie einen Montageort der bei einem
Einbruch von einem Eindringling durchkreuzt wird.

Platzieren Sie keine sperrigen Gegenstände vor
dem Melder.

Vermeiden Sie die Montage in direkter Nähe von
Wärmetauschern, Heizungen oder Klimaanlagen.

Montieren Sie den Melder nicht direkt vor
Fenstern, vermeiden Sie
Sonneneinstrahlung.
Tierimmunität
Der Melder besitzt die Fähigkeit Tiere bis zu einem
Gewicht von ca. 36Kg auszublenden. Kleine Nagetiere
oder fliegende Vögel werden ebenfalls ausgeblendet.
Info: Das Gewicht des Tieres stellt nur einen Richtwert
dar, es spielen noch weitere Faktoren wie die Größe
und die Fellfarbe eine Rolle.
Für die Maximal mögliche Tierimmunität beachten Sie
folgendes:
 Montieren Sie den Melder in 2m Höhe.
 Montieren Sie den Melder nicht an/auf Treppen die
von Tieren erreichbar sind.
 Vermeiden Sie Montageorte die für das Tier leicht
erreichbar sind.
Registrierung
Der EL-4745PI wird wie folgt in die iConnect Zentrale
eingelernt.
1.
Setzen Sie das System in den Registriermodus
(Funknetzwerk muss vorher eingerichtet worden
sein)
a.
Wählen Sie im Hauptmenü [9]>[1]>[1]
(Programmierung > Module > Zonen).
b.
Zone auswählen und drücken von '√'.
2. Entfernen Sie den Montagehalter vom Melder.
3. Öffnen Sie das Batteriefach (sieh Fig. 2-2).
4. Entfernen Sie den Isolator zwischen Batterie und
Melder. Der Melder sendet nun. Wenn die
Übertragung erfolgreich an der Zentrale
angekommen ist, wird ein Bestätigungston
wiedergegeben. Sollte kein Bestätigungston zu
hören sein, senden Sie erneut, drücken Sie dazu
den Sabotagekontakt am Melder.
5.
Nach erfolgreicher Registrierung zeigt das Display:
Speichern? Drücken Sie  um zu bestätigen. Sie
werden nun vom System durch versch. Optionen
geführt. Sie können dies Jederzeit durch drücken von x
abbrechen.
Notes:
1. Eine Zusatzbatterie kann in den Melder eingesetzt
werde. Bitte Polarität beachten.
Installationshinweise
PET
Note: Bevor Sie den Melder endgültig montieren, testen Sie
den Funkempfang an dem endgültigen Montageort. Falls
nötig verändern Sie die Position des Melders. Die
Empfohlene Montagehöhe beträgt 2 Meter.
1. Brechen Sie Montagelöcher heraus und montieren Sie den
Wandhalter an der Wand.
2. Um den hinteren Sabotagekontakt zu nutzen, verschrauben
Sie die Sollbruchstelle im Wandhalter mit der Wand (siehe
Figure 2, position 3). Wenn der Melder von der Wand
gerissen wird, bricht die Sollbruchstelle aus dem Wandhalter
und löst den Sabotagekontakt aus.
3. Richten Sie den Melder nun entsprechend aus um ihn ohne
Gewalteinwirkung auf den Wandhalter schieben zu können.
4. Verschrauben Sie den Melder mit der beigelegten Schraube
direkte
an der Unterseite (siehe Figure2, position 6).
Betriebsmodi:
Aufwärmzeit: Bei Erstinbetriebnahme wärmt sich der Melder
90 Sekunden lang auf.
Gehtest: Um die korrekte Ausrichtung des Melders zu Prüfen
sollte ein Gehtest durchgeführt werden. (siehe Figure 3). Im
Gehtestmodus wird die Pause zwischen 2 Auslösungen
abgeschaltet, so ist gewährleistet dass Sie den Gehtest
problemlos durchführen können.
Gehtest durchführen:
1.
Versetzen Sie die Zentrale in den Gehtestmodus
(kurztasten: 7>03>4).
2.
Bewegen Sie sich im geplanten Erfassungsbereich des
Melders.
3.
Beachten Sie die LED Anzeige am Melder. Warten Sie
zwischen den Auslösungen ca. 10 Sekunden.
4.
Nach erfolgtem Gehtest, versetzen Sie die Zentrale
wieder in den normalen Betriebsmodus.
LED Anzeige:
Die LED leuchtet immer auf wenn der Melder zur Zentrale
sendet. Diese Funktion kann in der Zentrale deaktiviert
werden.
Parametrierung über die Zentrale
Aufgrund der 2 Wege Kommunikation, kann der EL-4745PI
Melder über die iConnect Zentrale Parametriert werden. Für
nähere Information schauen Sie bitte in das iConnect
Handbuch.
Sie können die Parameter des Melders in folgendem Menü
ändern: 9>1>1>11
 LED Aktiviert: On/Off (standart: On)
 Pulszähler: Dieser Wert gibt an wie viele Pulse der Melder
erreichen muss bevor Alarm ausgelöst wird.
 Alarmverzögerung: Zeitverzögerung bevor die Signale an
die Zentrale übertragen werden.
2.
Eine Anleitung zum löschen des Melders finden Sie in
der Schnellinstallationsanleitung.
Batterie Tausch:
Im Falle einer schwachen Batterie (2.5 VDC oder weniger),
wird eine Batteriestörung generiert und an die iConnect
Zentrale übertragen.
Batterie wechseln:
Öffnen Sie das hintere Batteriefach (siehe Figure 2, position 2),
wechseln Sie die Batterie, schließen Sie anschließend das
Batteriefach. Schieben Sie den Melder wieder in den
Wandhalter.
Technische Spezifikationen
Antenne: eingebaut
Frequenz: 868.35MHz*, 433.92MHz
Stromversorgung: 3.6V ½ AA Lithium Batterie (optional x 2)
Achtung: Laden Sie die Batterien nicht wieder auf, es
würde akute Brandgefahr bestehen. Betriebstemperatur
max. 100°C (212F).
Stromaufnahme 30mA (während des senden)
35µA (standby)
Pyroelectrischer Sensor: Dual Element
Maximaler Erfassungsbereich: 11 x 11m
Pulszähler: 1 oder 2
LED Anzeige: Einstellbar
Digitale Temperaturnachtführung
RFI Immunität: entspricht EN 50130-4
Betriebstemperatur: 0 bis 60°C
Feuerschutz: ABS Kunststoffgehäuse
Abmessungen: 110 x 62 x 50mm
Empfohlene Schrauben: ST 2.9x22 DIN 7981 (ISO 7049)
* Entspricht EN-50131 2-2 Grad 2
Klasse II, Stromversorgung Typ C
Figure 2: Montage des EL-4745PI
EL4745PI
1. Antenne
2.LED
3. Batteriefach
4.Sabotagekontakt
5. Pyro Sensor
6. PCB Release tab
7.Optionale Batterie
Fig. 1: EL-4745PI (ohne Deckel)
Figure 3: Linsen Abdeckung
Figure 3: Lens Coverage
