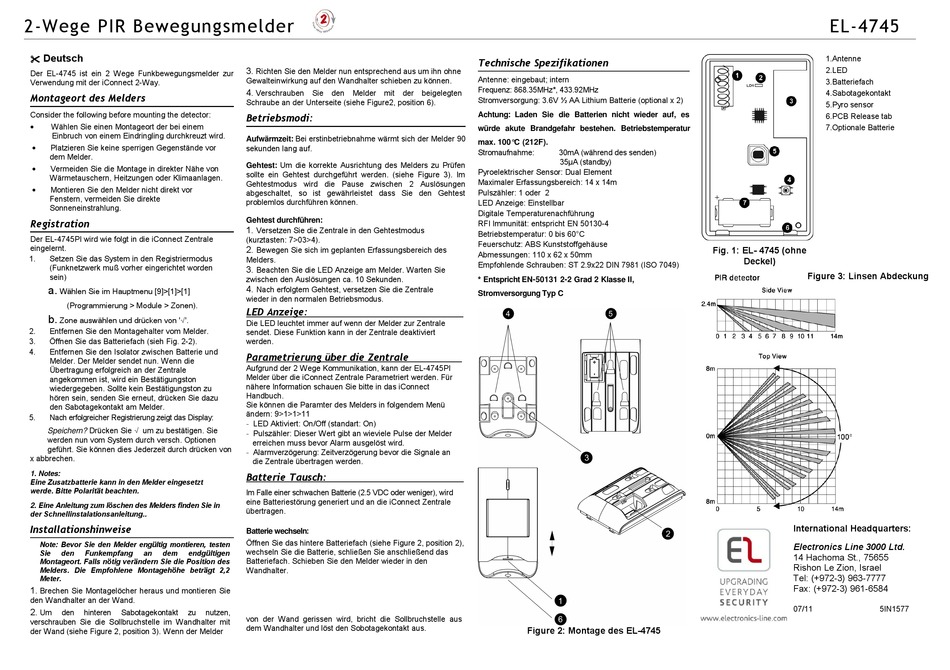

Electronics Line EL-4745 Bedienungsanleitung

2-Wege PIR Bewegungsmelder
 Deutsch
Der EL-4745 ist ein 2 Wege Funkbewegungsmelder zur
Verwendung mit der iConnect 2-Way.
Montageort des Melders
Consider the following before mounting the detector:
•
Wählen Sie einen Montageort der bei einem
Einbruch von einem Eindringling durchkreuzt wird.
•
Platzieren Sie keine sperrigen Gegenstände vor
dem Melder.
•
Vermeiden Sie die Montage in direkter Nähe von
Wärmetauschern, Heitzungen oder Klimaanlagen.
•
Montieren Sie den Melder nicht direkt vor
Fenstern, vermeiden Sie direkte
Sonneneinstrahlung.
Registration
Der EL-4745PI wird wie folgt in die iConnect Zentrale
eingelernt.
1. Setzen Sie das System in den Registriermodus
(Funknetzwerk muß vorher eingerichtet worden
sein)
a.
Wählen Sie im Hauptmenu [9]>[1]>[1]
(Programmierung > Module > Zonen).
b.
Zone auswählen und drücken von '√'.
2. Entfernen Sie den Montagehalter vom Melder.
3. Öffnen Sie das Batteriefach (sieh Fig. 2-2).
4. Entfernen Sie den Isolator zwischen Batterie und
Melder. Der Melder sendet nun. Wenn die
Übertragung erfolgreich an der Zentrale
angekommen ist, wird ein Bestätigungston
wiedergegeben. Sollte kein Bestätigungston zu
hören sein, senden Sie erneut, drücken Sie dazu
den Sabotagekontakt am Melder.
5. Nach erfolgreicher Registrierung zeigt das Display:
Speichern? Drücken Sie √ um zu bestätigen. Sie
werden nun vom System durch versch. Optionen
geführt. Sie können dies Jederzeit durch drücken von
x abbrechen.
1. Notes:
Eine Zusatzbatterie kann in den Melder eingesetzt
werde. Bitte Polarität beachten.
2. Eine Anleitung zum löschen des Melders finden Sie in
der Schnellinstalationsanleitung..
Installationshinweise
Note: Bevor Sie den Melder engültig montieren, testen
Sie den Funkempfang an dem endgültigen
Montageort. Falls nötig verändern Sie die Position des
Melders. Die Empfohlene Montagehöhe beträgt 2,2
Meter.
1.
Brechen Sie Montagelöcher heraus und montieren Sie
den Wandhalter an der Wand.
2.
Um den hinteren Sabotagekontakt zu
verschrauben Sie die Sollbruchstelle im Wandhalter mit
der Wand (siehe Figure 2, position 3). Wenn der Melder
3.
Richten Sie den Melder nun entsprechend aus um ihn ohne
Gewalteinwirkung auf den Wandhalter schieben zu können.
4.
Verschrauben Sie den Melder mit der beigelegten
Schraube an der Unterseite (siehe Figure2, position 6).
Betriebsmodi:
Aufwärmzeit: Bei erstinbetriebnahme wärmt sich der Melder 90
sekunden lang auf.
Gehtest: Um die korrekte Ausrichtung des Melders zu Prüfen
sollte ein Gehtest durchgeführt werden. (siehe Figure 3). Im
Gehtestmodus wird die Pause zwischen 2 Auslösungen
abgeschaltet, so ist gewährleistet dass Sie den Gehtest
problemlos durchführen können.
Gehtest durchführen:
1.
Versetzen Sie die Zentrale in den Gehtestmodus
(kurztasten: 7>03>4).
2.
Bewegen Sie sich im geplanten Erfassungsbereich des
Melders.
3.
Beachten Sie die LED Anzeige am Melder. Warten Sie
zwischen den Auslösungen ca. 10 Sekunden.
4.
Nach erfolgtem Gehtest, versetzen Sie die Zentrale
wieder in den normalen Betriebsmodus.
LED Anzeige:
Die LED leuchtet immer auf wenn der Melder zur Zentrale
sendet. Diese Funktion kann in der Zentrale deaktiviert
werden.
Parametrierung über die Zentrale
Aufgrund der 2 Wege Kommunikation, kann der EL-4745PI
Melder über die iConnect Zentrale Parametriert werden. Für
nähere Information schauen Sie bitte in das iConnect
Handbuch.
Sie können die Paramter des Melders in folgendem Menü
ändern: 9>1>1>11
- LED Aktiviert: On/Off (standart: On)
- Pulszähler: Dieser Wert gibt an wieviele Pulse der Melder
erreichen muss bevor Alarm ausgelöst wird.
- Alarmverzögerung: Zeitverzögerung bevor die Signale an
die Zentrale übertragen werden.
Batterie Tausch:
Im Falle einer schwachen Batterie (2.5 VDC oder weniger), wird
eine Batteriestörung generiert und an die iConnect Zentrale
übertragen.
Batterie wechseln:
Öffnen Sie das hintere Batteriefach (siehe Figure 2, position 2),
wechseln Sie die Batterie, schließen Sie anschließend das
Batteriefach. Schieben Sie den Melder wieder in den
Wandhalter.
nutzen,
von der Wand gerissen wird, bricht die Sollbruchstelle aus
dem Wandhalter und löst den Sobotagekontakt aus.
Technische Spezifikationen
Antenne: eingebaut; intern
Frequenz: 868.35MHz*, 433.92MHz
Stromversorgung: 3.6V ½ AA Lithium Batterie (optional x 2)
Achtung: Laden Sie die Batterien nicht wieder auf, es
würde akute Brandgefahr bestehen. Betriebstemperatur
max. 100°C (212F).
Stromaufnahme: 30mA (während des senden)
35µA (standby)
Pyroelektrischer Sensor: Dual Element
Maximaler Erfassungsbereich: 14 x 14m
Pulszähler: 1 oder 2
LED Anzeige: Einstellbar
Digitale Temperaturenachführung
RFI Immunität: entspricht EN 50130-4
Betriebstemperatur: 0 bis 60°C
Feuerschutz: ABS Kunststoffgehäuse
Abmessungen: 110 x 62 x 50mm
Empfohlende Schrauben: ST 2.9x22 DIN 7981 (ISO 7049)
* Entspricht EN-50131 2-2 Grad 2 Klasse II,
Stromversorgung Typ C
Figure 2: Montage des EL-4745
EL-4745
1.Antenne
2.LED
3.Batteriefach
4.Sabotagekontakt
5.Pyro sensor
6.PCB Release tab
7.Optionale Batterie
Fig. 1: EL- 4745 (ohne
Deckel)
Figure 3: Linsen Abdeckung
