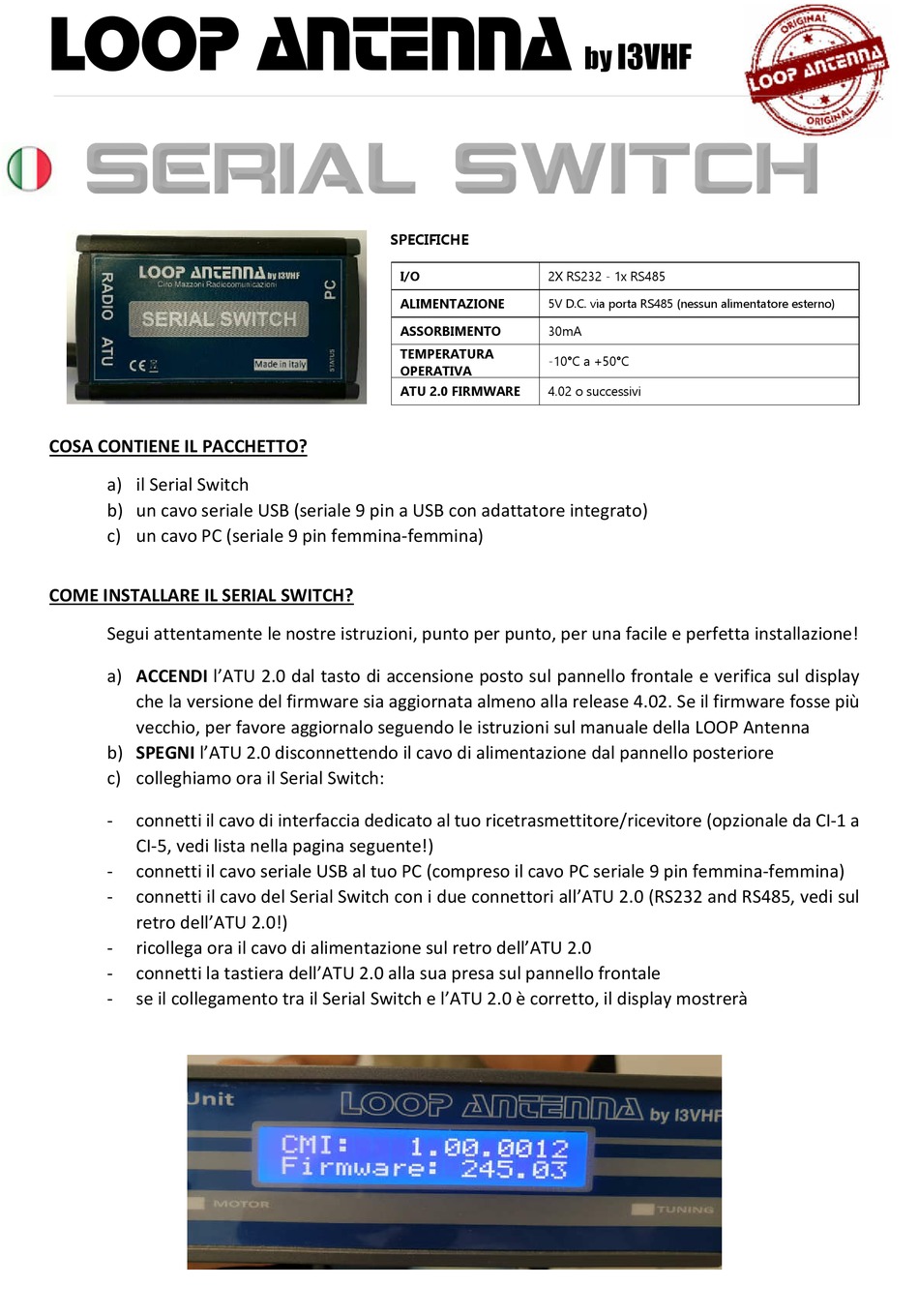

LOOP ANTENNA
COSA CONTIENE IL PACCHETTO?
a) il Serial Switch
b) un cavo seriale USB (seriale 9 pin a USB con adattatore integrato)
c) un cavo PC (seriale 9 pin femmina-femmina)
COME INSTALLARE IL SERIAL SWITCH?
Segui attentamente le nostre istruzioni, punto per punto, per una facile e perfetta installazione!
a) ACCENDI l'ATU 2.0 dal tasto di accensione posto sul pannello frontale e verifica sul display
che la versione del firmware sia aggiornata almeno alla release 4.02. Se il firmware fosse più
vecchio, per favore aggiornalo seguendo le istruzioni sul manuale della LOOP Antenna
b) SPEGNI l'ATU 2.0 disconnettendo il cavo di alimentazione dal pannello posteriore
c) colleghiamo ora il Serial Switch:
- connetti il cavo di interfaccia dedicato al tuo ricetrasmettitore/ricevitore (opzionale da CI-1 a
CI-5, vedi lista nella pagina seguente!)
- connetti il cavo seriale USB al tuo PC (compreso il cavo PC seriale 9 pin femmina-femmina)
- connetti il cavo del Serial Switch con i due connettori all'ATU 2.0 (RS232 and RS485, vedi sul
retro dell'ATU 2.0!)
- ricollega ora il cavo di alimentazione sul retro dell'ATU 2.0
- connetti la tastiera dell'ATU 2.0 alla sua presa sul pannello frontale
- se il collegamento tra il Serial Switch e l'ATU 2.0 è corretto, il display mostrerà
SPECIFICHE
I/O 2X RS232 - 1x RS485
ALIMENTAZIONE 5V D.C. via porta RS485 (nessun alimentatore esterno)
ASSORBIMENTO 30mA
TEMPERATURA
-10°C a +50°C
OPERATIVA
ATU 2.0 FIRMWARE 4.02 o successivi
