Inhaltszusammenfassung für MA grandMA3 onPC rack-unit
- Seite 1 QUICK MANUAL grandMA3 onPC rack-unit english | deutsch | français...
- Seite 26 Inhalt Verwendungszweck Sicherheit Support Transport Betriebsgrenzen Quick Start Wartung Entsorgung Technische Daten Konformitätserklärung...
-
Seite 27: Verwendungszweck

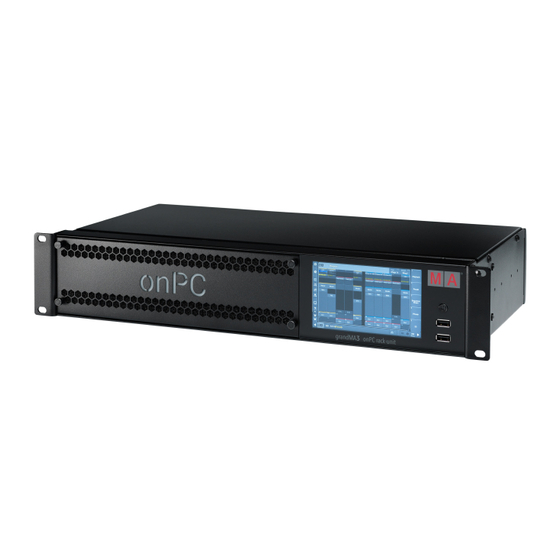

Verwendungszweck Bestimmungsgemäße Verwendung Die grandMA3 onPC rack-unit steuert alle Arten von Lichttechnik wie konventionelles Licht, intelligentes Licht, LED, Video und ähnliche Medien mit Hilfe von DMX-Signalen oder in einer Netzwerkumgebung. Verwendungszweck Alle grandMA3 Komponenten verwenden die gleiche Software, ungeachtet unterschiedlicher Hardware. -
Seite 28: Sicherheit
Sicherheit Symbole und Warnzeichen Verwendungszweck Sicherheit Support Warnung – Gefahrenbereich Transport Betriebsgrenzen Quick Start Wartung Entsorgung Vorsicht– Stromschlaggefahr Technische Daten Stromschlaggefahr Konformitätserklärung Die Wartung des Gerätes darf ausschließlich vom geschulten Personal durchgeführt werden, da beim Öffnen und/oder Entfernen von Abdeckungen spannungsführende Teile freigelegt werden könnten. Spannungsführende Teile nicht berühren – Gefahr eines elektrischen Schlages. - Seite 29 Verwendungszweck Sicherheit Das Gerät ist als Sondermüll zu entsorgen. Die örtlichen Vorschriften beachten. Für weitere Informationen siehe Entsorgung. Support Transport Betriebsgrenzen Quick Start Wartung Batterie recyceln. Entsorgung Technische Daten Konformitätserklärung Konformitätserklärung. Für weitere Informationen siehe Konformität. Betriebsspannung AN/AUS...
- Seite 30 Um dieses Restrisiko zu vermeiden, befolgen Sie die Sicherheitsanweisungen. Dieses Gerät ist nur für den professionellen Gebrauch bestimmt und nicht für den Privatgebrauch geeignet. MA Lighting Technology GmbH kommt für den Schaden nicht auf, der aufgrund von Nichtbeachtung der Sicherheitsanweisungen enstehen könnte.
-
Seite 31: Vermeiden Von Stromschlag
Wichtig: Diese Geräte wurden getestet und entsprechen den Grenzwerten eines digitalen Geräts der Klasse A gemäß der FCC- Bestimmungen Teil 15 und der CE-Regularien. Diese Grenzwerte bieten im professionellen Betrieb einen angemessenen Verwendungszweck Schutz gegen störende Interferenzen. Die Geräte erzeugen, verwenden und strahlen möglicherweise Funkwellen aus. Sicherheit Wenn sie nicht gemäß... - Seite 32 Allgemeine Sicherheitsanweisungen Wichtig: Verwendungszweck Der Gerätestecker und der Netzstecker der Zuleitung dienen als Trennvorrichtung. Ziehen Sie den Geräte- und/oder Sicherheit Netzstecker um das Gerät spannungsfrei zu schalten. Support Um Verletzungen vorzubeugen oder Schäden am Gerät zu vermeiden: Transport Betriebsgrenzen Beim Bedienen nicht in das Gerät hineingreifen. Gerät und Netzkabel von Kindern unter 8 Jahren fernhalten.
- Seite 33 Keine übermäßige Gewalt auf Tasten, Knöpfe, Fader, Drehknöpfe, Schalter, Verbindungen oder Monitor Wing ausüben. Ist das Netzkabel oder der Stecker beschädigt, müssen diese umgehend von einer Fachkraft ausgetauscht werden. Gerät nur auf stabilen Oberflächen platzieren; Wird es auf instabilen Flächen platziert, kann das Gerät herunterfallen und stark beschädigt werden.
-
Seite 34: Support
Hier erhalten Sie Tipps und Tricks von unseren MA Experten für Ihr MA Produkt. MA Lighting bietet eine große Anzahl an Tutorial-Videos an, damit Sie Ihr MA Produkt bestmöglich nutzen können. Wählen Sie dafür einfach eine Serie aus und sehen Sie alle Videos dazu auf unserem YouTube Kanal. - Seite 35 Mehr Info unter https://www.malighting.com/de/training-support/fixture-shares. Support Lokaler Support Transport Bei Fragen zu Ihren MA Lighting Produkten wenden Sie sich bitte als erstes an Ihre MA Produktspezialisten vor Ort. Betriebsgrenzen Zentraler Support Quick Start Wenn Sie weitere Hilfe oder Herstellerunterstützung benötigen, schicken Sie uns bitte ein ausgefülltes E-Mail-Formular unter Wartung https://www.malighting.com/de, Training und Support.
-
Seite 36: Transport
Transport Die grandMA3 onPC rack-unit während des Transports vor Umwelteinflüssen wie Erschütterungen und Vibrationen schützen. Alle Kabel vor dem Transport entfernen. Der Benutzer ist dafür verantwortlich, das Gerät beim Transport sicher zu befestigen und die Sicherheitshinweise des Herstellers zu beachten. Die Nichteinhaltung der Sicherheitshinweise kann zu Personen- oder Sachschäden führen. -
Seite 37: Betriebsgrenzen
Betriebsgrenzen Temperatur Betrieb: 0 °C bis 40 °C / 32 °F bis 104 °F Verwendungszweck Achtung: Sicherheit Hohe Temperaturen können das Kühlsystem des Gerätes überfordern und zum Ausfall von elektrischen Komponenten führen. Support Transport Lagerung/Transport: -10 °C bis +50 °C / 14 °F bis 122 °F Betriebsgrenzen Luftfeuchte Quick Start... -
Seite 38: Quick Start
Transport 3. USB 2.0 Betriebsgrenzen Quick Start Wartung Entsorgung Technische Daten Konformitätserklärung grandMA3 onPC rack-unit Rückseite 1. DisplayPort 1+2 2. USB 3.0 3. USB 2.0 4. Ethernet 1+2 5. Line In+Out 6. DMX A-C 7. MIDI In+Out 8. DC Remote Control 9. - Seite 39 1. Gerät auspacken. 2. Verpackungs- und Polstermaterial entfernen. 3. Gerät in einem geschlossenen Raum auf eine stabile Fläche stellen oder im Rack installieren. 4. Externe Monitore mit DisplayPort Anschluss an das Gerät anschließen. Verwendungszweck 5. Externe Maus und Keyboard über die USB Ports anschließen.
-
Seite 40: Software Aktualisieren
Schalten Sie die grandMA3 onPC rack-unit nicht zu früh aus. Support Vergewissern Sie sich, dass Windows komplett heruntergefahren ist. Der Bildschirm und der Lüfter an der grandMA3 onPC rack-unit müssen aus sein. Transport Betriebsgrenzen 4. Um die grandMA3 onPC rack-unit auszuschalten, Netzschalter auf O stellen. - Seite 41 Support Transport Betriebsgrenzen Kombinationsmöglichkeiten Quick Start Gerät Verbunden mit Parameter Wartung grandMA3 onPC rack-unit + PC/Laptop 2 048 grandMA3 onPC rack-unit + PC/Laptop + grandMA3 onPC 8/4/2Port Node 4 096 Entsorgung grandMA3 onPCrack-unit + PC/Laptop + grandMA3 processing unit M/L/XL...
-
Seite 42: Wartung
Wartung Hinweis: Die grandMA3 onPC rack-unit benötigt nur ein Mindestmaß an Pflege. Verwendungszweck Sicherheit Warnung: Sämtliche Reparatur- und Wartungsarbeiten dürfen ausschließlich von geschultem Personal durchgeführt werden, da Support beim Öffnen von Abdeckungen spannungsführende Teile freigelegt werden können. Spannungsführende Teile nicht Transport berühren, da die Gefahr von Stromschlag besteht! -
Seite 43: Entsorgung
Entsorgung Das Gerät ist gemäß der Richtlinie 2011/65 EU (RoHS) der Europäischen Gemeinschaft hergestellt und muss dementsprechend entsorgt werden. Falls das Gerät innerhalb der Europäischen Union betrieben wird, ist die WEEE 2012/19/EU zu beachten. Falls das Gerät außerhalb der Europäischen Union betrieben wird, sind die nationalen Entsorgungsvorschriften im jeweiligen Land zu Verwendungszweck beachten. -
Seite 44: Technische Daten
2 048 (HTP/LTP) Parameter Mode2 nicht zutreffend (kein Mode2) Betriebsspannung 100-240 V AC, 50/60 Hz Gewicht (ohne Verpackung) 4 kg / 9 lbs Anschlussleistung max. 100 VA Maße 482 x 249 x 87 mm / 19 x 10 x 3.5 in... - Seite 45 Transport Betriebsgrenzen Anzahl Steckverbinder DisplayPort (externe Bildschirme) Quick Start USB 3.0 (type A) max. 900 mA USB 2.0 (type A) max. 500 mA Wartung RJ 45 Ethernet 10 / 100 / 1000 Audio Out (Miniklinke 3,5 mm) Entsorgung Audio In (Miniklinke 3,5 mm)
-
Seite 46: Konformitätserklärung
Konformitätserklärung CE und FCC Normen und Zulassungen Hersteller: MA Lighting Technology GmbH Verwendungszweck Dachdeckerstraße 16 Sicherheit 97297 Waldbüttelbrunn Deutschland Support Transport erklärt, dass das Produkt Betriebsgrenzen Produktname: Quick Start grandMA3 onPC rack-unit Wartung den folgenden Richtlinien sowie harmonisierten Normen entspricht... - Seite 47 EN61000-3-2 EN55035:2018-04 RoHS: Verwendungszweck 2011/65/EU (RoHS II) Sicherheit EN50581:2012 WEEE-Reg.-NR. DE 14150988 Support Transport Zusätzliche Informationen: Betriebsgrenzen Alle Daten- und Signalleitungen müssen geschirmt sein und der Schirm muss mit der Masse bzw. dem Gehäuse des entsprechenden Steckers verbunden sein. Quick Start Waldbüttelbrunn, 28.
- Seite 71 Without having any written permission from MA Lighting Technology GmbH it is not allowed to copy, reproduce or publish any part of this booklet, neither in printed form nor Without having any written permission from MA Lighting Technology GmbH it is not allowed to copy, reproduce or publish any part of this booklet, neither in printed form nor by photos or electronic media.
