Die Durchführung der Prüfung vor dem Wiederanlauf des Sicherheitssy-
stems und vor jedem Arbeitszyklus der Maschine wurde von der europäi-
schen Gesetzgebung nach jedem Unterspannungsetzen vorgeschrieben.
Es ist daher erforderlich, das System wieder zu aktivieren, indem man einen
externen Kontakt an den Klemmen 15 und 16 der Steuereinheit mindestens
10 ms lang schließt. Dieser Vorgang löst eine Serie interner Tests aus,
welche die Bereitschaft um ca. 10 ms verzögern. Falls die Durchführung
dieser Prüfung einen Fehler aufdeckt, kann der Wiederanlauf des Sicher-
heitssystems nicht erfolgen, und das System verhindert den Beginn eines
neuen Maschinenzyklus. Im gegenteiligen Fall läßt das Sicherheitssystem
einen neuen Anlauf des Maschinenzyklus zu.
Es ist auch möglich, eine Testfolge zu einem beliebigen Zeitpunkt des
Arbeitszyklus der Maschine einzuleiten, indem man einem Kontakt an
den Klemmen 15 und 16 schließt, sofern die Betriebsart der Maschine
dies zuläßt und das von der Maschine ausgehende Risiko es erforderlich
macht.
In der ersten Phase des Tests wird eine Funktionsprüfung der Abtastschal-
tkreise durchgeführt. Er besteht darin, sich zu vergewissern, daß die
Ausgangsrelais des Empfängers ASR nach einer elektronisch simulierten
Unterbrechung der Infrarot-Strahlen umschalten.
Als zweiter Schritt erfolgt eine Funktionsprüfung der Ausgangsrelais der
Steuereinheit AU S3. Dabei werden die Anzugs- und Abfallzeiten der 2
Relais gemessen und verglichen.
Während der gesamten Prüfungsdauer (100 ms) bleibt di Abschaltkette
unterbrochen (die Kontakte an den Klemmen 8-13 und 9-12 bleiben
geöffnet). Der Test kann nur eingeleitet werden, wenn das Schutzfeld frei
von jeglichen Gegenständen ist.

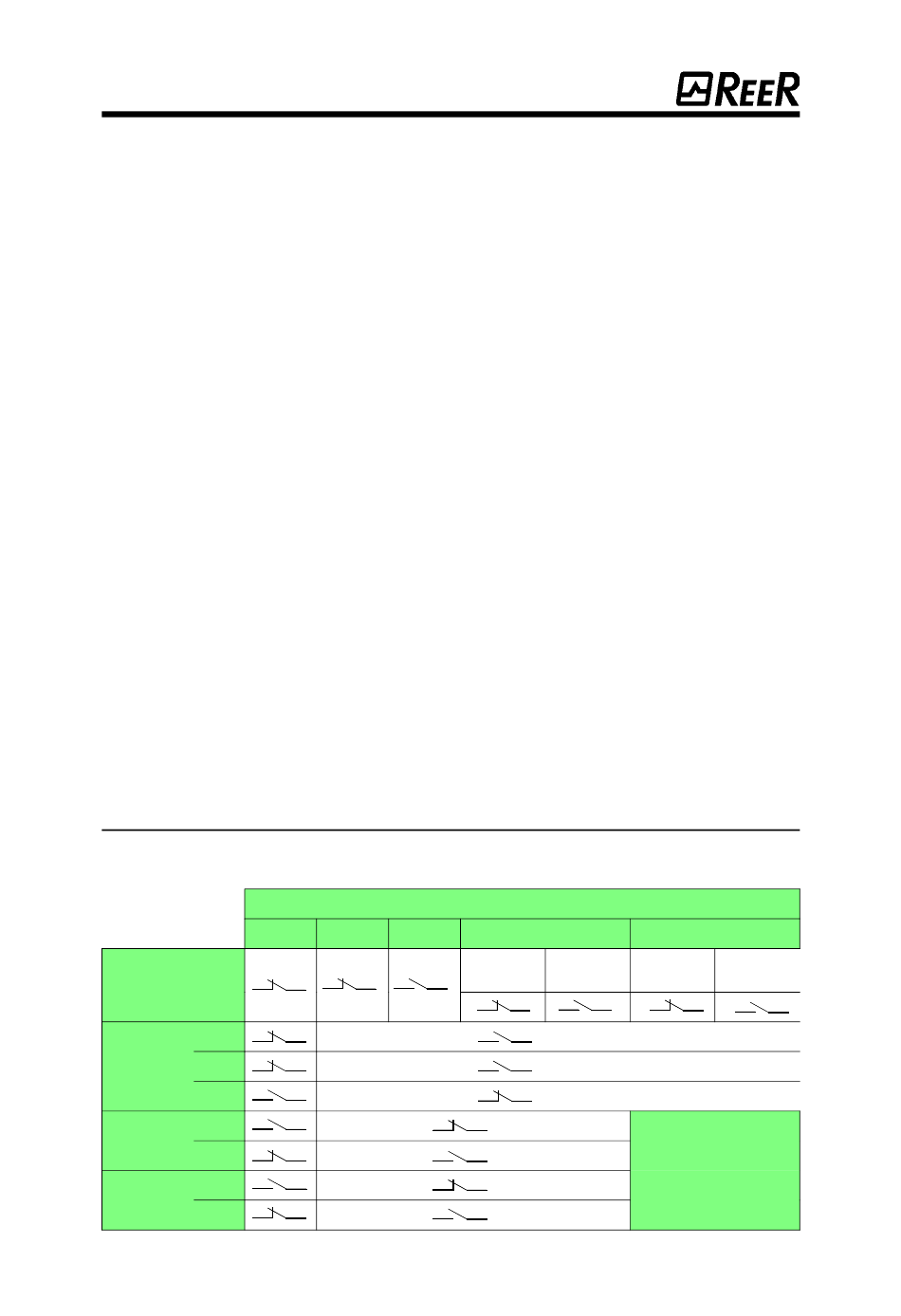

Z U S T A N D D E R K ON T A K T E
Z U S T A N D D E R K ON T A K T E
Z U S T A N D D E R K ON T A K T E
Z U S T A N D D E R K ON T A K T E
GUARD
Empfänger-
Ausgang ASR
8-13
Steuereinheit
AU S3-
9-12
Ausgang
10-11
K1-1
Kontakt-
element K1
K1-2
K2-1
Kontakt-
element K2
K2-2
( S i e h e : A n s c h l u ß s c h a l t b i l d S . 2 7 )
Zustand der Steuereinheit
CLEAR
BREAK
Schutzfeld
frei
FAIL
FAIL (FAIL K1-K2)
Schutzfeld
Schutzfeld
unterbrochen
frei
Schutzfeld
unterbrochen
8 8 8 8
