D

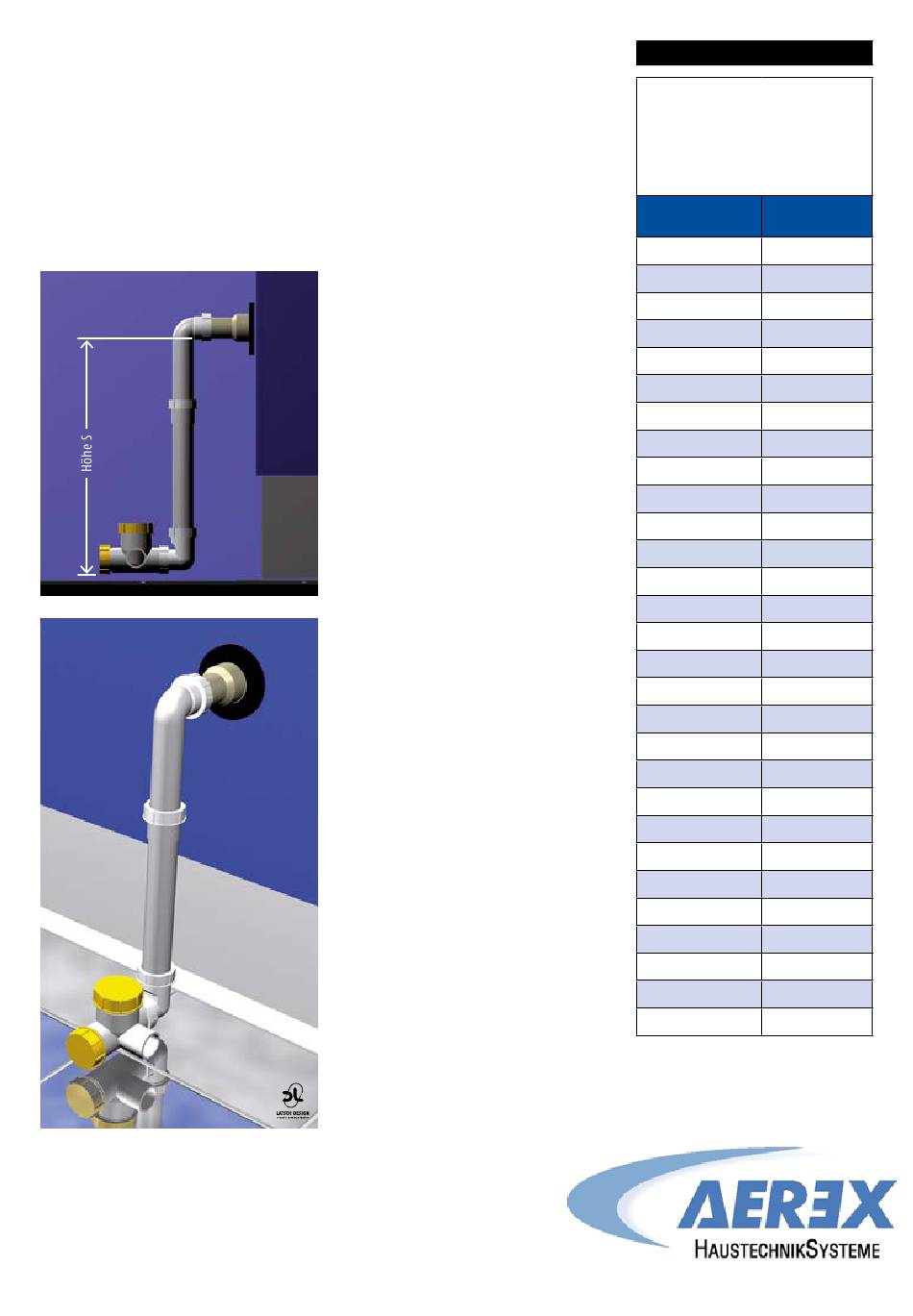

er saugseitige Sondersiphon aus verrottungsfestem Polypropylen
dient zur Entwässerung von Nassbereichen (z.B. Kühler, Befeuch-
ter etc.) bei Klima-Anlagen mit Unterdruck. Die Standard-Lieferausfüh-
rung ist für max. 3500 Pascal ausgelegt. Bei geringerem Unterdruck
kann das Verlängerungsrohr bzw. der Bogen gekürzt oder der Siphon
schräggestellt werden (siehe nebenstehende Maßtabelle). Für hö-
Steinkirchring 27, 78056 Villingen-Schwenningen, Telefon: (0 77 20) 6 94-8 80, Telefax: (0 77 20) 6 94-8 81, info@aerex.de
heren Unterdruck sind zusätzliche
Verlängerungsrohre lagervorrätig.
Die eingelegte Rückschlagkugel ver-
hindert das Ansaugen von Falsch-
luft durch den Ablauf auch im tro-
ckenen Zustand. Der Sondersiphon
ist somit selbstfüllend und selbst-
schließend. Diese Sondersiphons
erfüllen die aktuellen Hygienericht-
linien, die vor allem in Krankenhäu-
sern, Labors usw. gefordert werden.
Der Siphonanschluss ist für alle Ab-
läufe von ¾" bis 1 ½" geeignet (siehe
Installationshinweis), größere oder
kleinere Anschlussquerschnitte bit-
te anfragen. Ein freier Ablauf des
Siphons ist zwingend erforderlich.
Die dazu benötigten Trichter kön-
nen aus Lagervorrat bei bestellt
werden.
Der Sondersiphon ist wartungs-
freundlich und leicht zu reinigen.
Jeder Entwässerungsablauf ist se-
parat mit je einem Sondersiphon zu
versehen. Die weitere Installation
des Ablaufs kann problemlos mit
handelsüblichen Abflussrohren DN
40 (PVC) hergestellt werden.
Aerex HaustechnikSysteme GmbH
Maßtabelle
Der saugseitige Sondersiphon ist
auf den jeweils im Gerät angege-
benen Unterdruck anzupassen. Das
Verlängerungsrohr bzw. der Bogen
können nach folgender Tabelle
gekürzt werden:
Unterdruck
im Gerät
Einlaufhöhe „S"
3500 Pascal
410 mm
3400 Pascal
400 mm
3300 Pascal
390 mm
3200 Pascal
380 mm
3100 Pascal
370 mm
3000 Pascal
360 mm
2900 Pascal
350 mm
2800 Pascal
340 mm
2700 Pascal
330 mm
2600 Pascal
320 mm
2500 Pascal
310 mm
2400 Pascal
300 mm
2300 Pascal
290 mm
2200 Pascal
280 mm
2100 Pascal
270 mm
2000 Pascal
260 mm
1900 Pascal
250 mm
1800 Pascal
240 mm
1700 Pascal
230 mm
1600 Pascal
220 mm
1500 Pascal
210 mm
1400 Pascal
200 mm
1300 Pascal
190 mm
1200 Pascal
180 mm
1100 Pascal
170 mm
1000 Pascal
160 mm
800 Pascal
140 mm
600 Pascal
120 mm
400 Pascal
100 mm
Siphon
