ICAROS Tablethalter Bedienungsanleitung

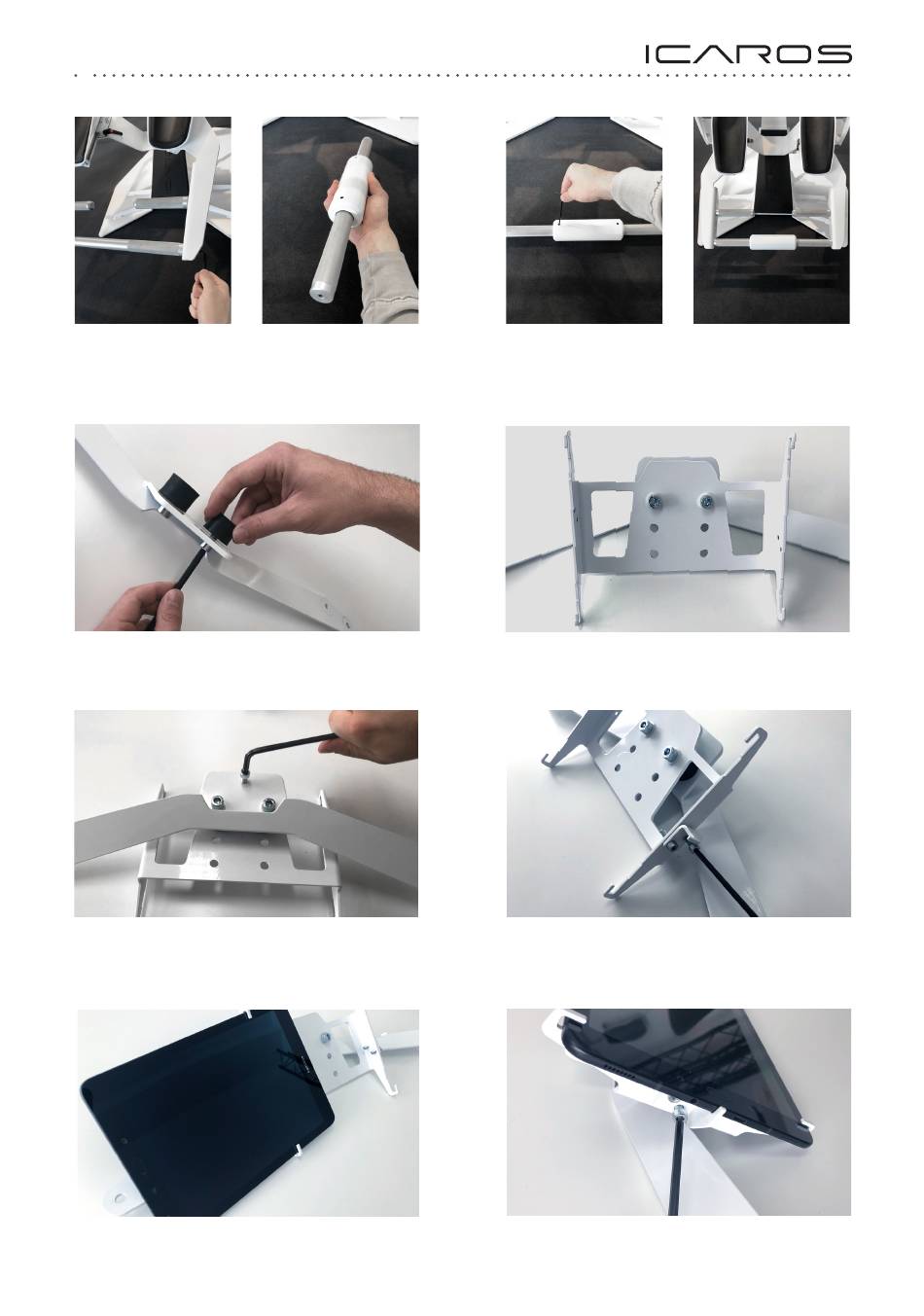

BEDIENUNGSANLEITUNG TABLETHALTER
1. Schrauben Sie die unterste Fußraste ab und schieben Sie
das Gegengewicht über die Stange.
3. Schrauben Sie die Vibrationsdämpfer mit beidseitigem
Gewinde in der Mitte der Querstange mit jeweils einer M8x12
Schraube und einer Beilegscheibe fest.
5. Drehen Sie die M5x40 Schraube von hinten in die Quer-
stange, bis sie das Halteblech berührt.
7. Schieben Sie von der anderen Seite das Tablet bis zum
Haken in das Halteblech.
2. Fixieren sie das Gegengewicht, indem sie die zwei einge-
setzten Schrauben festziehen und schrauben sie die Fußraste
wieder an.
4. Schrauben Sie mit 2 weiteren M8x12 Schrauben und 2 Bei-
legscheiben das Halteblech vorne fest.
6. Befestigen Sie einen der Haken mit zwei M5x10 Schrauben
an einer Seite des Halteblechs, sodass der Fanghaken nach
oben zeigt.
8. Befestigen Sie danach den 2. Haken mit zwei M5x10
Schrauben an der anderen Seite des Halteblechs.
1/2
