- Seite 1 Genehmigung von Kurth Electronic GmbH Alle hier genannten Markennamen und Zeichen gehören ihren registrierten Besitzern Kurth Electronic GmbH | Mühleweg 11 | D 72800 Eningen u.A. GERMANY | Tel. +49(0)7121 9755 0 | Fax +49(0)7121 9755 56 | info@kurthelectronic.de | www.kurthelectronic.de...

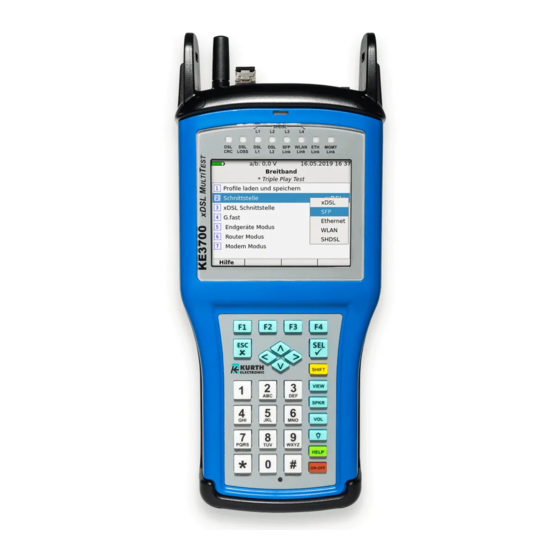

- Seite 2 Anwendung Der KE3700 / KE3550 ist ein schneller, einfach zu bedienender und kosten- günstiger Multitester für die Installation und Fehlerbehebung von DSL-Diens- ten in hybriden ADSL1/2/2+ / VDSL2 und gebündelten Netzwerken. Mit seiner Schnittstellenvielfalt unterstützt er die Breitbandnetz-Technologien wie Vec- toring, G.fast, Bonding, SHDSL*, Gigabit-Ethernet und GPON*.
- Seite 3 (* nur KE3700) Dokumentation und Software Aktuelle Bedienungsanleitungen und Software-Updates finden Sie auf www.kurthelectronic.de in unserem Download-Bereich. Unter Service und Support > Downloads finden Sie die entsprechenden Dateien wie aktuelle Firmware und Bedienungsanleitungen zum Herunterladen. © Kurth Electronic GmbH, All Rights Reserved...
- Seite 4 > zeigt aktiven SFP-Transceiver USB2 Link - grün > zeigt aktive USB-Verbindung, z.B. beim Speichern ETH Link - grün > zeigt aktive Ethernetverbindung MGMT Link - grün > zeigt aktive Verbindung Management-Port zum PC © Kurth Electronic GmbH, All Rights Reserved...
- Seite 5 Anschlüsse unten: xDSL Port RJ11 / RJ45 xDSL Test Port Anschluss für externes Netzteil 12-18V/DC xDSL Test Port SHDSL + S2M Schnittstelle / optional (Geräteoberseite) (Nur KE3700) Siehe Kapitel SHDSL in der Bedienungsanleitung © Kurth Electronic GmbH, All Rights Reserved...
- Seite 6 Tastatur Bei der Entwicklung des KE3700 / KE3550 wurde Wert auf schnelle und ein- fache Bedienung gelegt: F1 – F4: Menübezogene Funktionstas- ten, schneller Zugriff auf Funktionen ESC: Angelehnt an PC-Funktionen dient die ESC-Taste dazu, Funktionen abzu- brechen bzw. zu beenden.
- Seite 7 1.6. Messwerte min / max: 1.6.1 Zeige Min / Max Wert (Kupfertest > Leitungs-Multimeter) 1.6.2 Zeige Kupfertest-Länge (Kupfertest > Leitungs-Multimeter) 1.7. Ein- bzw. Ausschalten der Signaltöne (z.B. Tastatur / Sync / Sync Loss / CRC / FEC / Niedriger Batteriestatus) © Kurth Electronic GmbH, All Rights Reserved...
-
Seite 8: Allgemeine Bedienungshilfen
Allgemeine Bedienungshilfen Roter Balken: Eingabe / Überprüfung deaktiviert, aktivieren mit -Taste zwingend erforderlich! aktiviert, alle Eingaben in Ordnung > Test möglich aktiviert, Eingaben ergänzen > Test möglich aktiviert, Eingaben korrigieren > Test nicht möglich © Kurth Electronic GmbH, All Rights Reserved... - Seite 9 SES: Stark gestörte Sekunde IPTV Log IPTV Statistics UAS: Anzahl der Sekunden ohne Übertragung IPTV Preview IPTV Scan ES: Gestörte Sekunde (Bitfehlerrate) Resync History: Verlauf der Synchronisation Elektr. Leitungsl.: Anzeige der aus den Messwerten errechneten Leitungslänge © Kurth Electronic GmbH, All Rights Reserved...
-
Seite 10: Funktionstasten Und Auswahlmöglichkeiten
Datentests, VoIP- und IPTV-Tests, Webbrowser „ 4. Router Modus Anschluss des KE3700 / KE3550 an den xDSL-Anschluss und an den PC. Ersetzt das Modem und den Router. 5. Modem Modus Anschluss des KE3700 / KE3550 an den xDSL-Anschluss und an den PC. - Seite 11 Menü über F2 die Details zu den oben genannten Rubri- ken hinzufügen. Diese sind dann in den entsprechen- den Menüs aufrufbar (mit der -Tas- te) und Sie müssen die Eingabe nicht noch einmal wiederholen. © Kurth Electronic GmbH, All Rights Reserved...
-
Seite 12: Isdn- Und Analog-Schnittstelle (Option)
ISDN- und Analog-Schnittstelle (Option) Der KE3700 / KE3550 mit seiner optiona- len ISDN-Schnittstelle deckt alle Funk- tionen für die Installation und Wartung von S -/NT und U - sowie von analogen Anschlüssen ab: Er prüft S -Schnittstellen im TE-, NT- und Festverbindungs-Betrieb. - Seite 13 WAP: Verbinden Sie sich über WAP auto- matisch mit einem Zugangspunkt. Auswertung Die Konfiguration und Auswertung von Netzwerktests funktioniert über WLAN genau so, wie Sie es von den anderen Schnittstellen gewohnt sind. © Kurth Electronic GmbH, All Rights Reserved...
-
Seite 14: Ke-Manager Software
Ecke werden die Seriennummer und die IP-Adresse angezeigt. Bei mehreren KE-Multittestern im Netzwerk können Sie den ge- suchten über die Anzeige der Seriennummer finden. Jetzt können Sie Ein- stellungen für den KE-Multitester über den KE-Manager durchführen. © Kurth Electronic GmbH, All Rights Reserved... - Seite 15 Der KE-Manager ist ein flexibles Werkzeug zur Verwaltung des KE3700 / KE3550 und zum Download von Daten der Messungen. Der KE-Manager ist wie auch der KE3700 / KE3550 sehr übersichtlich gestaltet und weitgehend intuitiv bedienbar. Konfiguration Anlegen von Profilen, Einstel-...
- Seite 16 Leitungsmessung Hier können Sie die gemes- senen Werte der automa- tischen Leitungsanalyse betrachten (Kupfertest). ISDN Ansicht der gespeicherten ISDN-Tests. © Kurth Electronic GmbH, All Rights Reserved...
-
Seite 17: Firmware-Update
Firmware-Update Sie können den KE-Manager dazu verwenden, Firmware-Updates auf Ihren KE3700 / KE3550 aufzuspielen. Wir empfehlen, die Firmware Ihres Gerätes stets aktuell zu halten, um von den neuesten Funktionen und Optimierungen zu profitieren. Die momentan installierte Firmware-Version kann im Gerät un- ter Setup >... -
Seite 18: Freischaltung Von Software-Optionen
Option und ge- ben den zugehörigen Lizenz- schlüssel ein. Nach erfolgrei- cher Eingabe des Schlüssels wird die Option innerhalb weniger Sekunden auf Ihrem Gerät aktiviert und steht nach einem Neustart zur Verfü- gung. © Kurth Electronic GmbH, All Rights Reserved... -
Seite 19: Allgemeine Gerätedaten
Gewicht 1.100 / 1.300 g Gehäuse Hochschlagfestes ABS, mit Fallschutz Display Schutz 2 mm Plexiglas mit gehärtetem Schutzglas Umgebungsbedingungen: Arbeitstemperatur: 0 – +50°C Lagertemperatur: -20 – +60°C Luftfeuchtigkeit: bis zu 93%, nicht kondensierend © Kurth Electronic GmbH, All Rights Reserved... -
Seite 20: Sicherheitshinweise
IEC: 61000-4-1:2016, 61000-4-2:2008 Edition 2, 61000-4-3:2006 + A1:2007 + A2:2010, 61000-4-8:2009, 61326-1:2012, 61326-2-1:2012 Sicherheitshinweise Der KE3700 / KE3550 darf nur mit dem mitgelieferten Original-Zubehör betrieben werden. Die Verwendung von nicht originalem Zubehör sowie nicht beschriebenen Einsatzgebieten kann zu Fehlmessungen und Be- schädigungen des Gerätes führen.
