KOMPASS-HANDBUCH
SPIKE JET KOMPASSE
GRUNDLEGENDE
KOMPASS-FUNKTIONEN
SPIKE JET
KOMPASSE
GRUNDPLATTE
1
Besonders widerstandsfähige Grundplatte aus Acryl-Kunststoff mit hoher Transparenz
für noch bessere Kartensichtbarkeit. Verwenden Sie die Kante der Grundplatte, um
Ihre Position zu bestimmen. Durch sein nach oben geschwungenes hinteres Ende liegt
der Kompass besser in der Hand.
2
MIT FLÜSSIGKEIT GEFÜLLTE KAPSEL
Die Kapsel ist mit antistatischer Flüssigkeit (individuelle Formel) gefüllt, die für klares
Ablesen, kurze Einschwingzeit, perfekte Dämpfung, Stabilität und Genauigkeit der
Nadel sorgt.
3
KOMPASSNADEL
Die Magnetnadel ist mit einer Kombination aus einem Steinlager aus Saphir und einem
Drehzapfen aus gehärtetem Stahl ausgestattet, wodurch Reibungen minimiert und so
wiederum schnelle und genaue Nadelbewegungen ermöglicht werden. Magnetische
Nordrichtungsgenauigkeit: 1 Grad. Das orangefarbene Ende zeigt gen magnetischen
Norden!
JET 2.0 Nadel: bietet erstklassige Leistung bei Nadelgeschwindigkeit und Einschwing-
zeit sowie herausragende Zuverlässigkeit und Stabilität.
4
SICHTLINIE/KURSPFEIL
Der Kurspfeil zeigt die Richtung an, in die Sie sich fortbewegen möchten, oder den
Kurs, den Sie einnehmen. Er ist parallel zu den Seiten der
der
festen Marke
am Rand des Kompassgehäuses ausgerichtet.
5
FESTE MARKE
Die feste Marke ist als Verlängerung des
duierungsskala
fixiert. Sie markiert den von Ihnen durch Drehen des
eilten Kurs.
6
GUMMI-HAFTFÜSSE
Silikongummi-Haftfüße für eine präzise Kartenarbeit. Sie befinden sich an der Unter-
seite der Grundplatte.
7
DREHBARES GEHÄUSE (LÜNETTE)
Verwenden Sie das drehbare Gehäuse, indem Sie bei der Navigation mit dem Silva
1-2-3-System den Zahnring drehen. Diese besondere Funktion eines drehbaren Gehäu-
ses an einem Rennkompass bietet Ihnen die Möglichkeit, einen schnellen Rennkom-
pass zu nutzen, auch wenn Sie es gewohnt sind, mit einer traditionellen Grundplatte zu
navigieren.
8
GRADUIERUNGSRING/GRADUIERUNGSSKALA
Der Winkel zwischen geografischem Norden und
bezeichnet (der Kurs von Ihrem aktuellen Standort zu Ihrem Ziel). Der Wert dieses
Winkels kann direkt von der Skala am Graduierungsring abgelesen werden. Die Gra-
duierungsskala ist in 360 Grad unterteilt.
Wenn Sie den
Graduierungsring
drehen, um die orangefarbene Nordrichtung der
Kompassnadel
an
den
Orientierungslinienauszurichten, kann die Peilung von der
duierungsskala
an der
festen Marke
9
HIMMELSRICHTUNG
Auf dem
Gehäuse
sind die Himmelsrichtungen Norden, Süden, Osten und Westen (N-
S-E-W) angegeben.
10
ORIENTIERUNGSLINIEN
Die Spike Jet Kompasse verfügen über Linien/Marken auf dem
einfache Ausrichtung gewährleisten. Die Linien sind innerhalb des Gehäusesfest,
lassen sich durch Drehen des Zahnrings bewegen und sind so gestaltet, dass sie sich
an den Kartenmeridianen ausrichten lassen. Die Linien werden verwendet, um bei der
Navigation mit dem
Silva 1-2-3-System
richten.
11
BEZUGSLINIEN
Die Bezugslinien sind als Verlängerung der
Grundplatte
befestigt und an
Kurspfeils
am äußeren Rand der
Gehäuses
Kursrichtung
wird als Peilung
abgelesen werden.
Kapselboden,
in Schritt 2 das
Gehäuse
an der Karte auszu-
Orientierungslinien
oben am
Gehäuse
12
SCHABLONENLÖCHER
Die
Grundplatte
symbolen (Start/Kontrolle) oder zum Markieren von Positionen auf der Karte mit
einem Stift - für höhere Präzision.
13
LUPE
Integrierte Lupe für detailliertes Kartenlesen.
14
SKALEN/LINEAL
An der Spitze der
Ä. auf einer Karte.
Der Spike Jet Classic und der Spike Jet Zoom sind mit mehreren Kartenmessskalen
ausgestattet, der Spike Jet verfügt über ein metrisches Lineal an der Spitze der
Grundplatte.
KARTENMASSSTÄBE
Eine Karte ist eine verkleinerte Abbildung des Geländes. Das festgelegte Verhältnis
zwischen den Entfernungen auf der Karte und den entsprechenden Entfernungen im
Gelände wird als Kartenmaßstab bezeichnet. Um die entsprechende Entfernung im
Gelände zu bestimmen, muss die Entfernung auf der Karte mit dem Teiler der Skala
multipliziert werden. Die Skala 1:10.000 bedeutet beispielsweise, dass 1 cm auf der
Karte 10.000 cm = 100 m im Gelände entspricht.

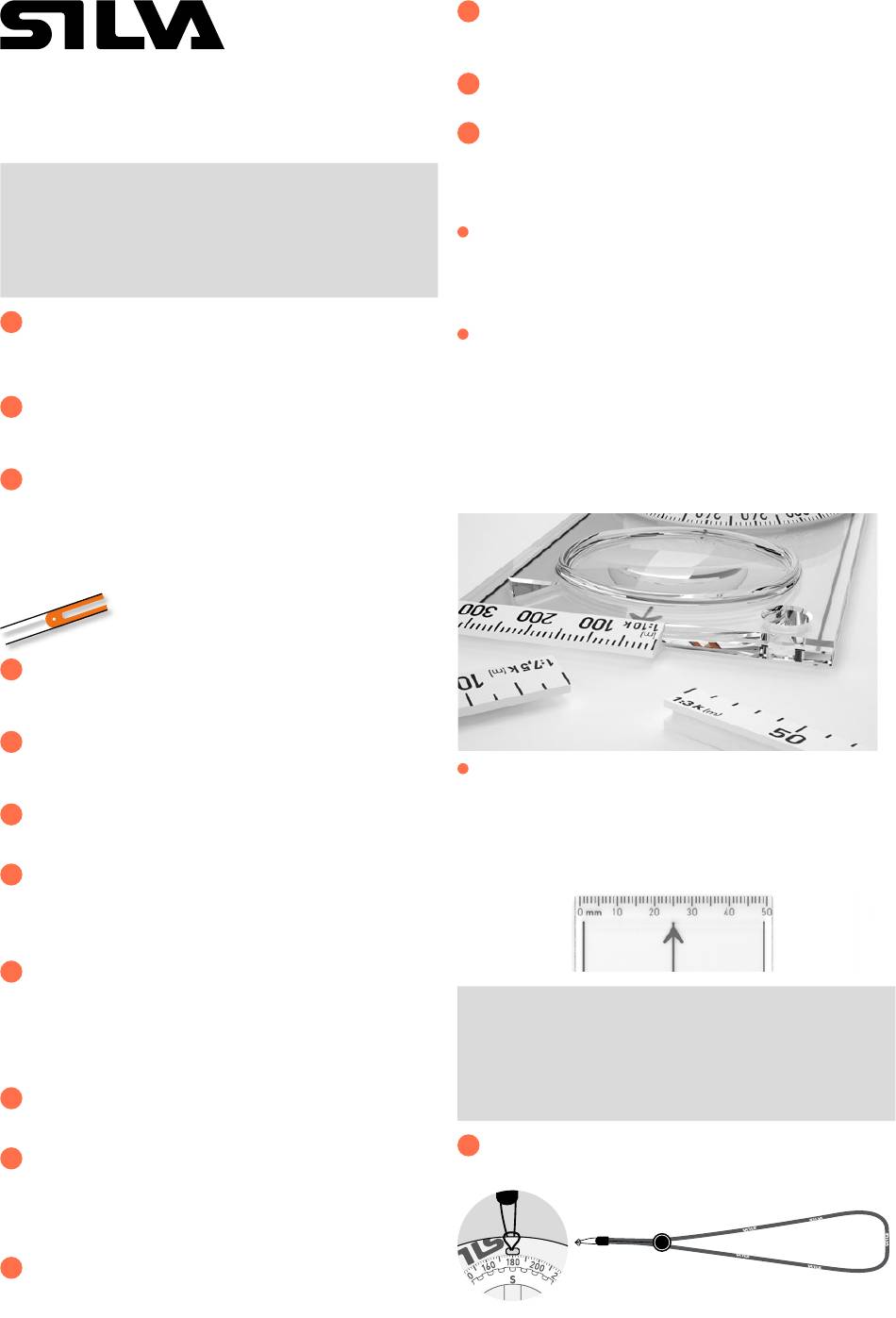

KARTENMESSSKALEN (Spike Jet Classic / Spike Jet Zoom)
Der Spike Jet Classic und der Spike Jet Zoom sind mit mehreren Kartenmessskalen
ausgestattet.
Mit einer Kartenmessskala können Sie die Ihrer Karte direkt entsprechende Skala
verwenden und die Entfernung ohne weitere Berechnungen ablesen.
Die Skalenschieber (im Lieferumfang des Spike Jet Classic / Spike Jet Zoom
enthalten) sind abnehmbar und austauschbar, sodass Sie sie je nach verwendetem
Kartenmaßstab auswechseln können. Die Skalenschieber lassen sich einfach auf die
Spitze der Grundplatte schieben.
Es gibt drei verschiedene Skalenschieber, die zudem umgedreht werden können
- sodass insgesamt sechs verschiedene Skalen zur Verfügung stehen: 1:40.000,
1:7.500, 1:10.000, 1:15.000, 1:3.000, 1:4.000
Gra-
LINEAL (Spike Jet)
angep-
Der Spike Jet verfügt über ein metrisches Lineal an der Spitze der Grundplatte.
Wenn der Kartenmaßstab 1:10.000 beträgt und Ihr Kompass über die entsprechende
Kartenmessskala verfügt, können Sie darüber die Entfernung messen.
Verfügt Ihr Kompass nicht über die entsprechende Kartenmessskala, können Sie das
reguläre metrische Lineal am Rand der
Beispiel: Beträgt der Kartenmaßstab 1:10.000, so ist 1 cm auf der Karte = 100 m im
Gelände.
KOMPASSZUBEHÖR
MERKMALE
Gra-
SPIKE JET
ARMBAND
Das verstellbare Armband liegt perfekt am Handgelenk an, sodass Sie kaum Gefahr
laufen, den Kompass fallen zu lassen oder zu beschädigen.
die eine
fest.
verfügt über zwei Schablonenlöcher zum Hinzufügen von Karten-
Grundplatte
finden Sie Skalen zum Ausmessen von Entfernungen u.
Grundplatte
KOMPASSE
verwenden.
