- Seite 1 FUSION IQ ® BEDIENUNGSANLEITUNG...
-
Seite 2: Sicherheitshinweise
HOTRONIX ® Sicherheitshinweise FUSION IQ ™ Bei der Verwendung Ihrer Transferpresse müssen unter anderem stets die folgenden grundsätzlichen Vorsichtsmaßnahmen getroffen werden: 1. Lesen Sie alle Anweisungen sorgfältig durch. 2. Verwenden Sie die Transferpresse nur für den beabsichtigten Zweck. 3. Um einen Stromschlag zu verhindern, darf die Transferpresse niemals in Wasser oder andere Flüssigkeiten getaucht werden. 4. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Maschinenansicht Bedienungsanleitung Anschließen der Presse Ein-/Ausschalten Start Bildschirm Vorbereitung zum Druck Anleitung Touch Screen 8-11 Konfigurationsmenü Passwort einrichten (nur im Manager Level) Einrichten von Andruckparametern Datum & Zeit einstellen Einrichtung Display Einstellung automatisches An-/Ausschalten Systemeinstellungen (nur im Manager Level) Kalibrierung (nur im Manager Level) Software Aktualisierung Verbindung mit IQ™... -
Seite 4: Maschinenansicht

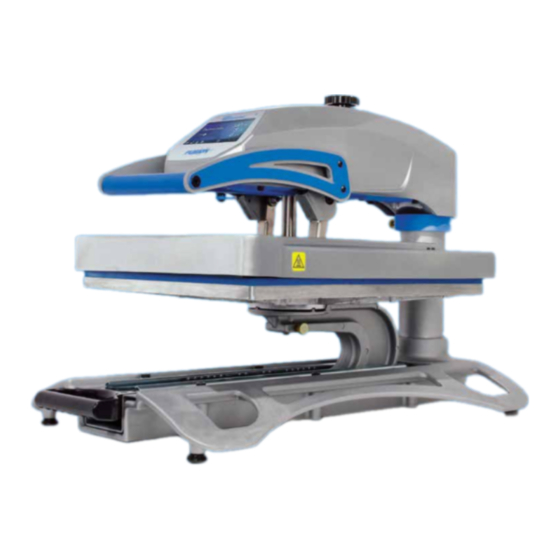

HOTRONIX ® Maschinenansicht FUSION IQ ® Drehknopf zur Druckregulierung Touch Screen Handgriff Netzanschluss Heizplatte Sicherungsautomat AN/AUS Schalter Handgriff zu Schließen der Presse Bodenplatte Verriegelung für Swing-Umstellung Zuggriff Standfuß... -
Seite 5: Bedienungsanleitung
Bedienungsanleitung Anschließen der Presse Verbinden Sie den Netzstecker mit dem Netzanschluss, welchen Sie an der Rückseite der Presse finden (1.1). Verbinden Sie das Stromkabel mit einer ordnungsgemäß geerdeten Steckdose mit ausreichender Stromstärke. Hinweis: Um das Stromkabel von der Presse zu trennen, halten Sie die beiden roten Tasten auf beiden Seiten des Kabels gedrückt und ziehen sie den Anschluss heraus (1.2) Stromspannung Die Presse erfordert einen vollständig geerdeten 15 Amp-Schaltkreis. -
Seite 6: Start Bildschirm
HOTRONIX ® Bedienungsanleitung FUSION IQ ® Start Bildschirm Die Statusleiste enthält Zeigt die gewählte Vore- hilfreiche Informationen instellung. Berühren und über die Transferpresse. halten Sie das Icon um in die Applikationseinstel- lungen zu gelangen Zeigt die aktuelle Applikations- Hinweis: Durch Drücken des temperatur und -dauer an. -
Seite 7: Vorbereitung Zum Druck
Bedienungsanleitung Vorbereitung zum Druck Um mit dem Andrucken zu starten, prüfen Sie zunächst, ob die richtigen Einstel- lungen im Bildschirm angezeigt werden. • Wählen Sie Voreinstellung Materialapplikation. • Geben Sie manuell die Temperatur und Zeit für das gewählte Material ein. •... -
Seite 8: Anleitung Touch Screen
HOTRONIX ® Anleitung Touch Screen FUSION IQ ® Konfigurationsmenü Berühren Sie das Symbol Einstellun- gen auf der Startseite (5.1), um Ihre Transferpresse zu konfigurieren. Manager haben Zugriff auf alle Einstellungsoptionen, während User nur Zugriff auf einige Einstellungen erhalten (5.2). • Standard-Passwort für Manager: M •... -
Seite 9: Einrichten Von Andruckparametern
Anleitung Touch Screen Einrichten von Andruckparametern Berühren Sie das Voreinstellung- sicon (7.1) um auf die Liste der gespeicherten Andruckparameter zugreifen zu können (7.2) Berühren Sie die Pfeiltasten um durch die gespeicherten Vorein- stellungen zu scrollen. Berühren Sie eine Voreinstellung um ein Material auszuwählen. Berühren Sie das Stift-Icon (7.4) um den Bearbeitungsmodus zu öffnen, dann berühren Sie die Be-... -
Seite 10: Datum & Zeit Einstellen
HOTRONIX ® Anleitung Touch Screen FUSION IQ ® Datum & Zeit einstellen Berühren Sie das Einstellungs-Icon auf der Startseite. • Berühren Sie Datum & Uhrzeit, die Informationen werden rechts am Bildschirm angezeigt (8.1). • Wählen Sie die Auf- bzw. Abpfeile, um Ihre Zeitzone auszuwählen. •... -
Seite 11: Kalibrierung (Nur Im Manager Level)
Anleitung Touch Screen Kalibrierung (nur im Manager Level) Ihre Transferpresse wird bereits im Werk kalibriert. Die Kalibrierung ist nur nach dem Austausch eines Sensors oder des Controllers erforderlich. Eine falsche Kalibrierung kann zu schlechten Druckergebnissen führen oder Ihre Transferpresse beschädigen. Diese Schäden sind nicht durch die Garantie abgedeckt. Sie können bei allen Fusion IQ®... -
Seite 12: Verbindung Mit Iq™ Portal
HOTRONIX ® Verbindung mit IQ™ Portal FUSION IQ ® Erstellung Ihre Accounts • Um einen Account zu erstellen, öffnen Sie die Webseite iq.hotronix.com mit einem Smartphone oder Computer (13.1). • Geben Sie Ihren Namen, Ihre E-Mail und ein Passwort ein. •... -
Seite 13: Elektrischer Schaltplan
Elektrischer Schaltplan 120V Version RTD Probe 1800W Heater - 120V - 50/60Hz 230/240V Version Strain TRIAC Gauge RTD Probe Ground to Frame Proximity Switch 1800W Heater - 230/240V - 50/60Hz IEC Inlet Black 14ga Ground to Frame White 14ga Circuit Circuit Breaker Breaker... -
Seite 14: Ersatzteilliste
HOTRONIX ® Ersatzteilliste FUSION IQ ®... -
Seite 15: Explosionszeichnung
Explosionszeichnung WWW.STAHLS.DE... -
Seite 16: Kontakt
KONTAKT STAHLS’ Europe GmbH Dieselstraße 62 66763 Dillingen Germany Technical Support & Customer Service +49 (0) 68 31/97 33 0 Email info@stahls.de stahls.de Dieses Dokument enthält mehrere Marken und beschreibt Geräte, die durch viele Patente geschützt sind, die GroupeSTAHL und / oder seinen Tochterunternehmen gehören.
