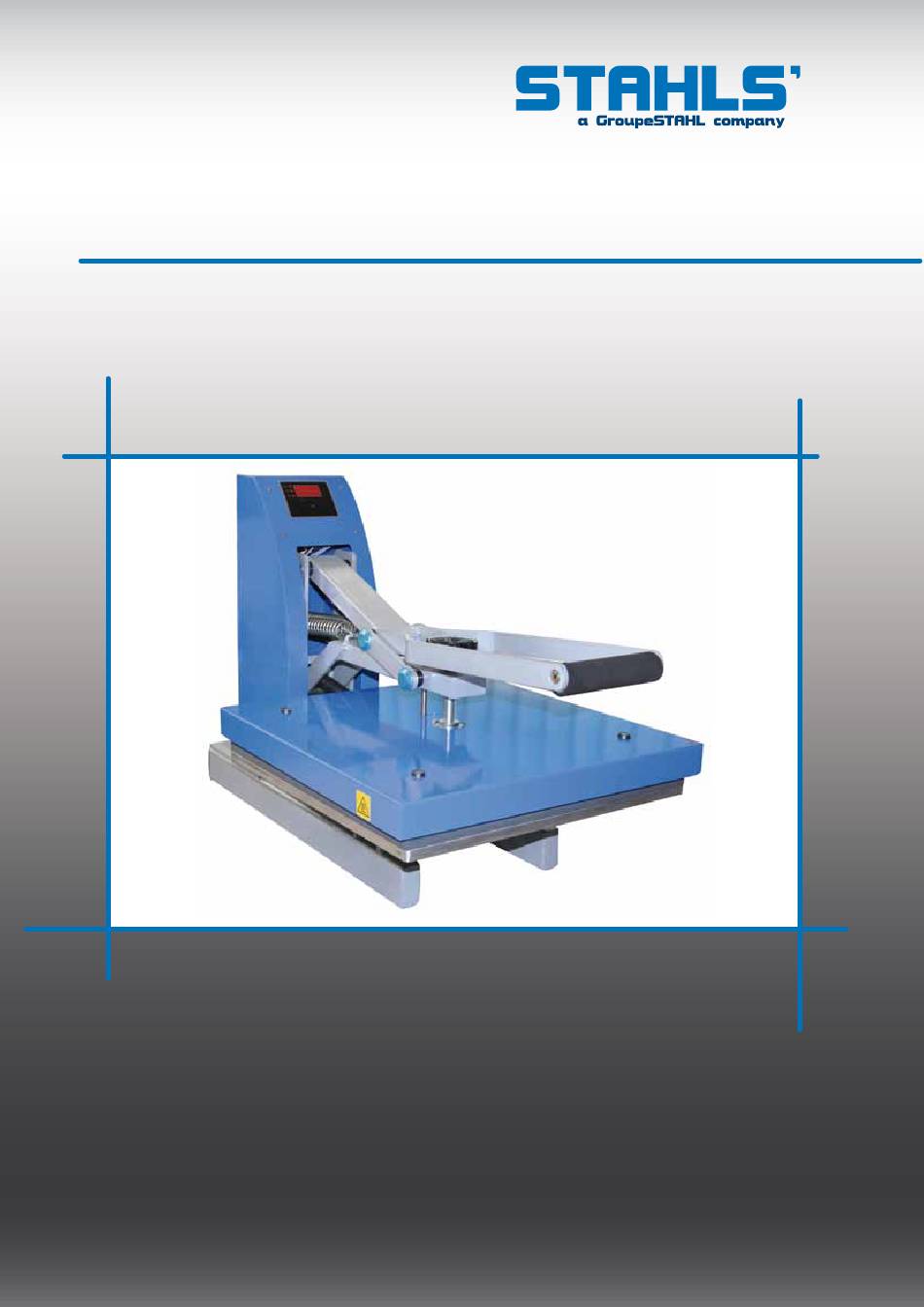

- Seite 1 Clam Basic 28x38 cm • 38x38 cm • 40x50 cm B E D I E N U N G S A N L E I T U N G www.stahls.de...
-
Seite 2: Wichtige Sicherheitsvorschriften
Clam Basic Sicherheitsvorschriften Wichtige Sicherheitsvorschriften WENN SIE IHRE PRESSE BENUTZEN, SOLLTEN IMMER EINIGE GRUNDLEGENDE VORKEHRUNGEN BEFOLGT WERDEN, EINSCHLIEßLICH DER FOLGENDEN: Lesen Sie die komplette Bedienungsanleitung, bevor Sie Ihre Presse in Gebrauch nehmen. Verwenden Sie die Presse ausschließlich zum Bedrucken von Textilien oder anderen geeigneten Produkten, die keine wärmeempfindlichen Bestandteile enthalten und nicht mit chemischen Zusätzen... - Seite 3 Clam Basic Inhaltsverzeichnis Maschinenansicht Clam Basic Bedienfelderklärung Bedienungsanleitung 5-10 Clam Basic elektrischer Schaltplan CE-Zertifizierung Garantiebedingungen...
-
Seite 4: Maschinenabbildung
Clam Basic Maschinenabbildung SEITENANSICHT Druckeinstellknopf Handgriff EIN/AUS Schalter Sicherung Stromkabel VORDERANSICHT LED Display... -
Seite 5: Bedienfelderklärung
Clam Basic Bedienfelderklärung BEDIENFELD digitales Display Temperatureinstellung Mode-Anzeige TEMP TIME MODE Zeiteinstellung Plus (+) Taste Mode Taste Minus (–) Taste... -
Seite 6: Anschließen Des Stromkabels
Clam Basic Bedienungsanleitung Diese Bedienungsanleitung wurde anwendungsfreundlich gestaltet. Lesen Sie sie sorgfältig und folgen Sie der Schritt-für-Schritt Anleitung um die besten Druckergebnisse zu erzielen. Arbeiten Sie vorsichtig und vermeiden Sie den Kontakt mit der heißen Heizplatte. Diese könnte zu ernsthaften Verbrennungen führen. - Seite 7 Clam Basic Bedienungsanleitung Inbetriebnahme Öffnen Sie die Presse. Lokalisieren Sie den EIN/AUS Schalter seitlich am Gehäuse Ihrer Maschine. Schalten Sie den Schalter auf EIN. EIN/AUS Schalter...
-
Seite 8: Einstellen Temperatur
Clam Basic Einstellen Temperatur Temperatureinstellung Drücken Sie den Mode-Knopf an Ihrem LED Display. Das (SET) und (TEMP) Lämpchen direkt neben dem Display leuchtet auf und zeigt Ihnen an, dass Sie sich jetzt im Temperatureinstellmodus befinden. Mit der Minus-Taste “-” bzw. der Plus-Taste “+” können Sie nun die Temperatur hoch- bzw. runterstellen, bis die gewünschte Temperatur in Ihrem Display angezeigt wird. -
Seite 9: Zeiteinstellung
Clam Basic Einstellen Zeit Zeiteinstellung Drücken Sie den Mode-Knopf an Ihrem LED Display zweimal. Das (SET) und (TIME) Lämpchen direkt neben dem Display leuchtet auf und zeigt Ihnen an, dass Sie sich jetzt im Zeiteinstellmodus befinden. Mit der Minus-Taste “-” bzw. der Plus-Taste “+” können Sie nun die Zeit hoch- bzw. runterstellen, bis die gewünschten Sekunden in Ihrem Display angezeigt werden. -
Seite 10: Einstellen Des Druckes
Clam Basic Einstellen des Druckes Druckeinstellung Den Druckeinstellknopf finden Sie mittig auf Ihrer Heizplatte. Stellen Sie den Anpressdruck mit Hilfe des Druckeinstellknopfes ein. Drehen Sie ihn im Uhrzeiger- sinn zum Erhöhen des Druckes und gegen den Uhrzeigersinn zum Verringern des Druckes. - Seite 11 Clam Basic Bedienungsanleitung Drucken / Pressen Wenn Ihre Presse die eingestellte Temperatur erreicht hat: Platzieren Sie Ihr Textil auf der Bodenplatte der Presse. Positionieren Sie Ihr Transfer und schließen Sie die Presse vollständig, bis die Heizplatte eingerastet ist. Der Timer zählt die eingestellte Zeit automatisch ab und ein Signalton ertönt.
-
Seite 12: Elektrischer Schaltplan
Clam Basic Elektrischer Schaltplan ON-OFF TERMINAL SWITCH BLOCK CIRCUIT BREAKER 10 AMP TRIAC WHITE HEATER INLET BLACK BLACK 14 GA GREEN WHITE 14 GA HEATER BLACK 22 GA WHITE 22 GA 14 GA. GERMAN 240V VERSION TEMPERATURE CALIBRATION POT CONTROLLER... -
Seite 13: Ce-Zertifizierung
Regelungen in Ihrem Land zur Behandlung von alten elektrischen bzw. elektronischen Geräten und Batterien. Kontaktdaten: STAHLS’ Europe GmbH, Dieselstraße 62, 66763 Dillingen, Germany Telefon: +49 (0) 68 31/97 33-0, Fax: +49 (0) 68 31/97 33 45, www.stahls.de, info@stahls.de... -
Seite 14: Garantiebedingungen
STAHLS’ Europe GmbH über. Die für die Instandsetzung erforderlichen Ersatzteile und anfallende Arbeitszeit werden nicht berechnet. Im ersten halben Jahr ab Kaufdatum gibt STAHLS’ Europe eine Bring-In Garantie auf alle Pressen, das heißt die An- und Rücklieferung übernimmt STAHLS’ Europe. Danach jedoch geht die An- und Rücklieferung zu Lasten des Kunden.
