NC-Bildschirm
5.3
Konfiguration Bildschirm
Veränderung der Fensterinhalte
im Bildschirm
DOK-CONTRL-NC*SCR**V23-AW01-DE-P
Konfiguration NC-Bildschirm und Header (MTC200)
Die Konfiguration erfolgt für den gegenwärtig ausgewählten Bildschirm.
Mit der Taste <F3> "Konfig. Bildschirm" wird der Fokus (orangefarbener
Rahmen) auf ein Fenster des NC-Bildschirms gesetzt. Es erscheint eine
neue FKey-Ebene.
Mit der Taste <F8>"Aktiv" kann der Fokus auf das gewünschte Fenster
des Bildschirmes gesetzt werden.
Mit Betätigung der Taste <F2> "Konfig. Fenster" stehen folgende Elemen-
te zur Auswahl und können im Fenster zur Anzeige gebracht werden:
• Positionsanzeige
• Spindel und Vorschub
• Vorschub
• Aktive M-Codes
• Aktive G-Codes
• Werkzeug
• NC-Programm-Status
• Aktives NC-Programm (CNC)
• Aktives NC-Programm (Quelle)
• MDI-Satzeingabe
• D-Korrekturen
• NC-Variable
• NC-Events
• Nullpunkte
• Aktive NC-Stati
Es ist nicht möglich, zwei Fenster in einem Bildschirm mit gleichen Ele-
menten zu belegen. Deshalb werden nur die Elemente zur Auswahl an-
geboten, die noch nicht im Bildschirm angezeigt werden.
Die Fensterinhalte passen sich automatisch an die gegebene Größe im
Grundbildschirm an. Ist der Platz nicht ausreichend, werden Scroll-Balken
eingeblendet. Zur Bedienung der Scroll-Balken muss das Fenster fokus-
siert werden (Siehe Kap. <F8> 'Aktiv', S. 2-2 ).

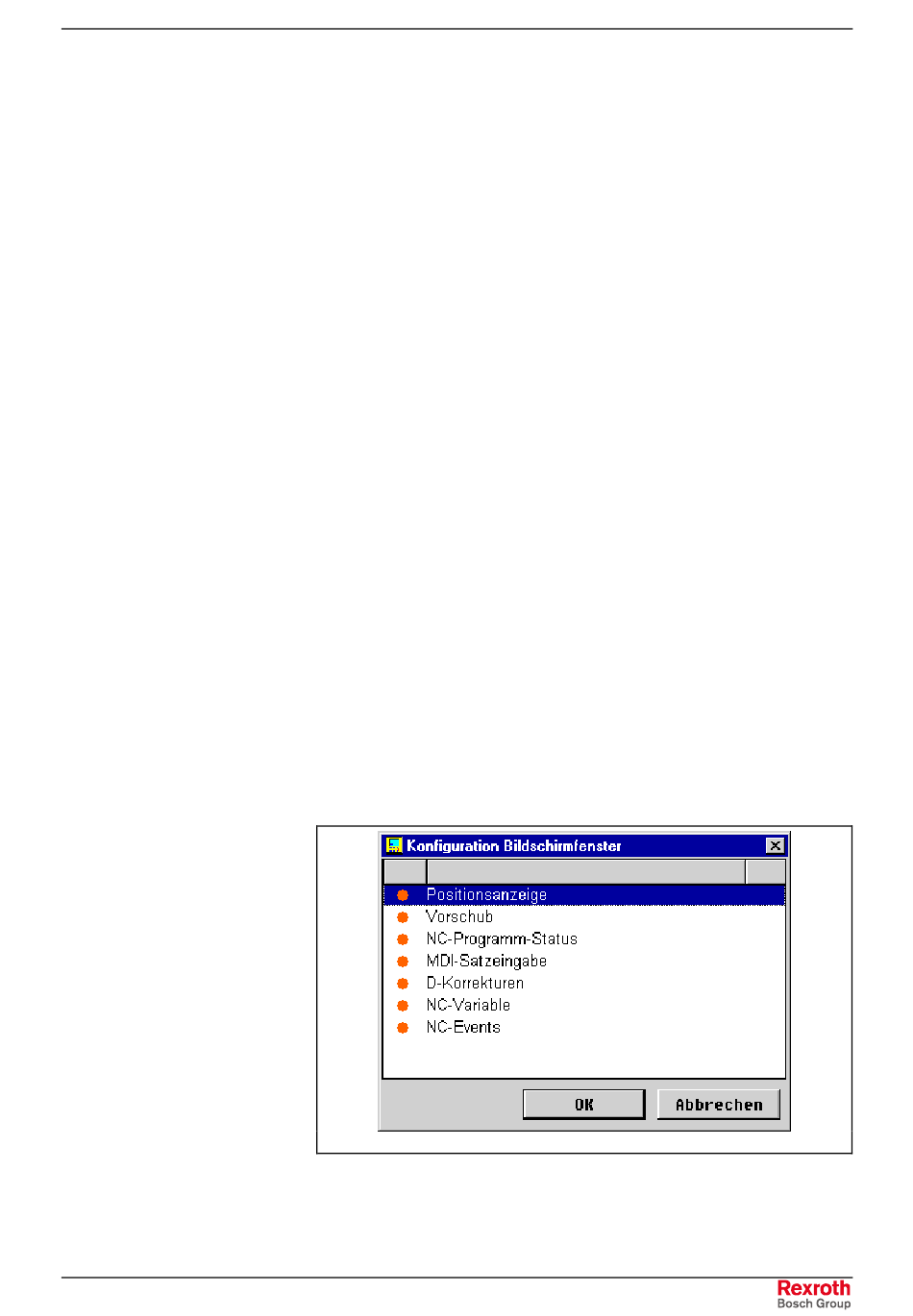

Abb. 5-4:
Konfiguration Fenster
5-3
