I-BASIC 3
I-BASIC 3
S
A
12
ITA

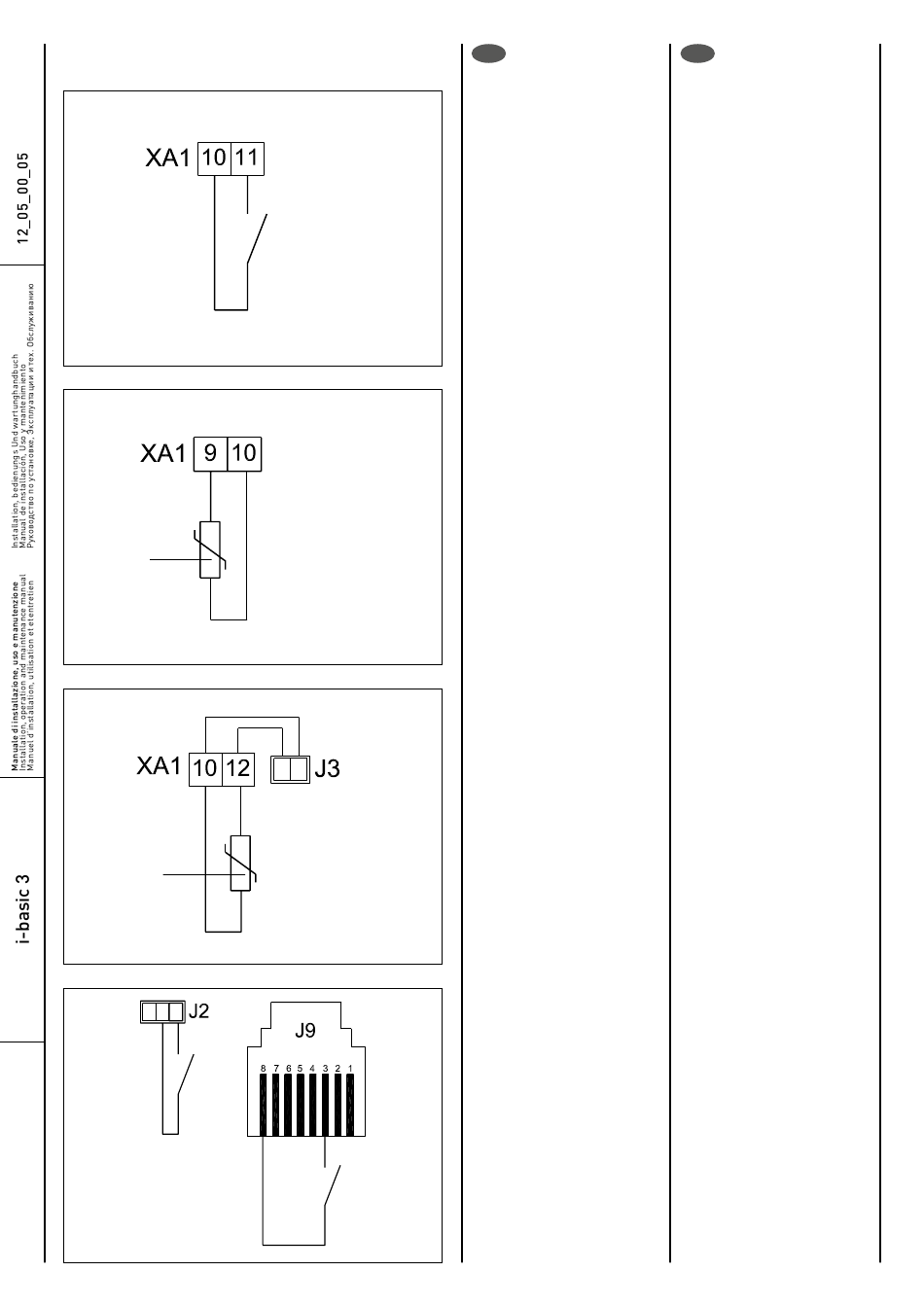

INGRESSO ESTATE/INVERNO
CENTRALIZZATO
APERTO = raffreddamento
CHIUSO = riscaldamento
INGRESSO SENSORE
DI TEMPERATURA ACQUA
RISCALDAMENTO
ventilatore on con T > 35°C
ventilatore off con T < 30°C
RAFFREDDAMENTO
ventilatore on con T < 15°C
ventilatore off con T > 18°C
S) Sensore di temperatura
acqua NTC10K@25°C
1) Nel caso di cambio stagione auto-
matico e sistema 2 tubi con valvola
tre vie, il sensore va posizionato a
monte della valvola.
2) Nel caso di sistema 4 tubi il senso-
re va posizionato nella batteria del ri-
scaldamento
INGRESSO SENSORE DI
TEMPERATURA ARIA REMOTO
(si possono utilizzare i morsetti 10-
12 oppure J3 - sono connessi inter-
namente in parallelo)
A) Sensore di temperatura
aria NTC10K@25°C
Da utilizzare sempre nel caso di in-
stallazione del termostato a bordo
unità. Il sensore viene riconosciuto
automaticamente dal termostato.
Con sensore collegato è attivo il ciclo
di antidestratificazione che attiva il
ventilatore alla minima velocità per
90sec ogni 15 minuti.
INGRESSO CONFIGURABILE:
FINESTRA O ECONOMY
(si può utilizzare J2 oppure J9,
a discrezione)
ECONOMY
APERTO = comfort
CHIUSO= economy
In ECONOMY viene regolata una
temperatura fissa:
17°C in modalità RISCALDAMENTO
28°C in modalità RAFFREDDAMENTO
FINESTRA
APERTO=ventilatore off - valvola chiusa
CHIUSO= comfort
ENG
WINTER/SUMMER
CENTRALIZED INPUT
Open= cooling
Closed= heating
WATER TEMPERATURE
SENSOR INPUT
HEATING
fan on with T > 35°C
fan off with T < 30°C
COOLING
fan on with T < 15°C
fan off with T > 18°C
S) Water temperature
sensor NTC10K@25°C
1) For a 2 pipe system with a three
way valve set to automatic season
change the sensor is positioned
upstream of the valve.
2) For a 4 pipe system the sensor is
positioned in the heating battery.
REMOTE AIR SENSOR
TEMPERATURE INPUT
(used terminal 10-12 or J3 - these in-
put are internally connected in paral-
lel)
A) Air temperature
sensor NTC10K@25°C
Must always be used if the regulator
is installed on board the unit. The
sensor is automatically recognised by
the thermostat.
With the sensor connected the de-
stratification cycle is active which ac-
tivates the fan at minimum speed for
90 seconds every 15 minutes.
PROGRAMMABLE INPUT:
WINDOW OR ECONOMY
(it can be used J2 or J9 - these input
are internally connected in parallel)
ECONOMY
OPEN = comfort
CLOSED = economy
In ECONOMY mode is set a fixed
temperature:
17°C HEATING mode
28°C COOLING mode
WINDOW
OPEN = fan off - valve closed
CLOSED = comfort
