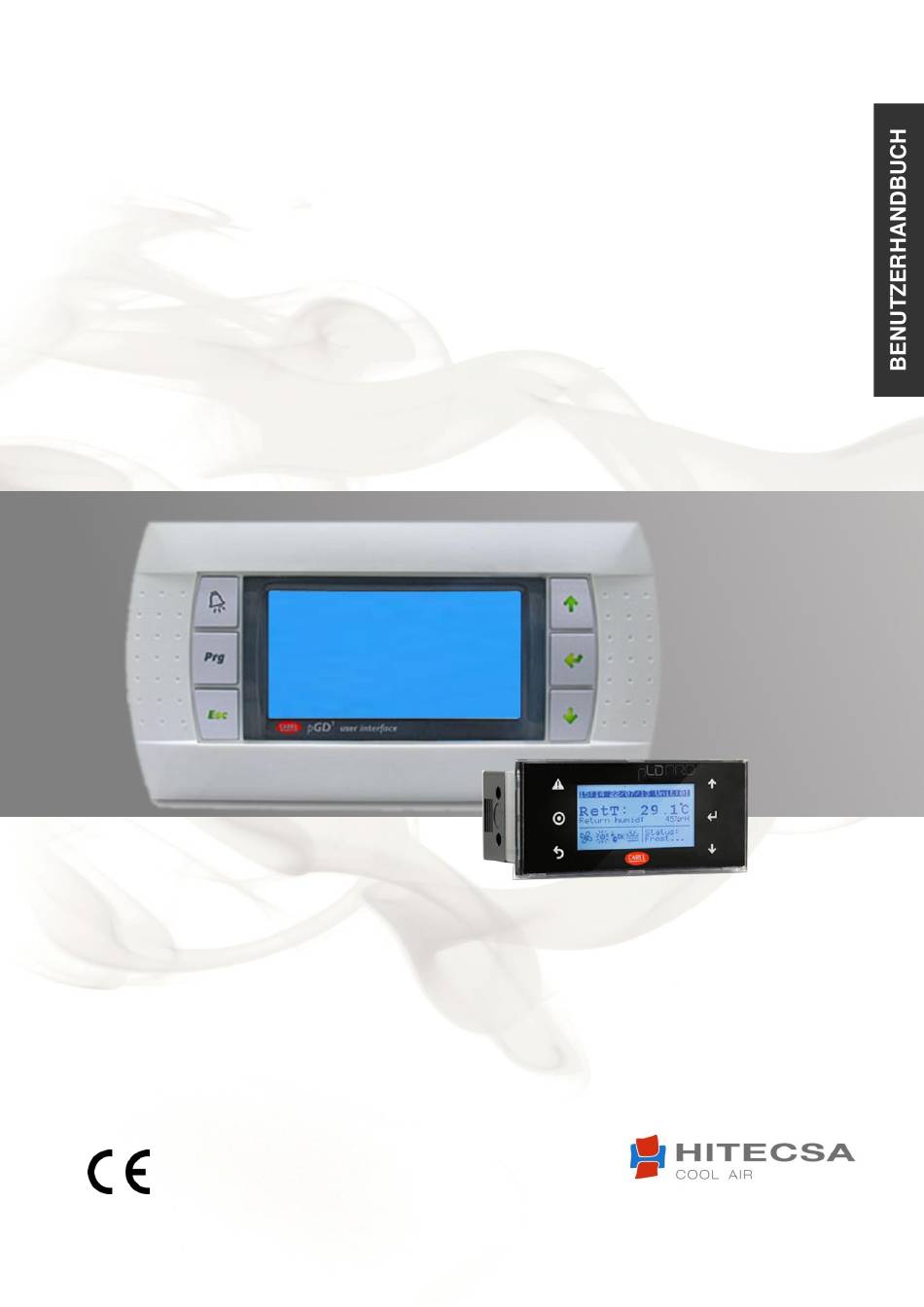

- Seite 1 STEUERUNG PGD1 und Mini PGD THERMOSTATE FÜR WASSER-LUFT- UND LUFT-LUFT- GERÄTE 09.18 207684 Rev. 100 (DE)
- Seite 2 WPHA / WPHBA GESCHLOSSENE HORIZONTALE KLIMAANLAGEN Vielen Dank für Ihr Vertrauen in dieses Hitecsa-Produkt. Seit mehr als 35 Jahren bieten wir ein umfangreiches Angebot an Spezialausrüstung für Klima- und Kühlanlagen an. Unsere Suche nach effizienten, flexiblen, überschaubaren und praktischen Lösungen ist ein Markenzeichen unseres Produktkatalogs.
-
Seite 3: Inhaltsverzeichnis
Steuerung PGD1 und Mini PGD Thermostate für WASSER-LUFT- und LUFT-LUFT- Geräte Steuerung PGD1 und Mini PGD INHALTSVERZEICHNIS BESCHREIBUNG .......................... 4 FUNKTIONSWEISE ........................5 FRONTALANSICHT ......................... 5 ÄNDERUNG DES SOLLWERTS FÜR DIE TEMPERATUR ............ 6 SYSTEMMODI.......................... 6 ZEITPROGRAMMIERUNG ...................... 7 WECHSEL SOMMER-WINTER ..................... 10 STOPP / START DER EINHEIT ..................... -
Seite 4: Beschreibung
Tastensymbole Beleuchtete Tasten nur im PGD1 Das PGD1 kann an der Schalttafel und außen montiert werden; das Mini PGD kann nur an einer Schalttafel montiert werden. HITECSA verfügt über zwei Arten von Software für dieses Gerät: HIT005:Wird in Einheiten installiert, wo der PGD keine Option ist, zum Beispiel: in Einheiten mit Free-Cooling, Rücklüftern, Wärmerückgewinnungseinheiten, usw. -
Seite 5: Funktionsweise
Steuerung PGD1 und Mini PGD Thermostate für WASSER-LUFT- und LUFT-LUFT- Geräte FUNKTIONSWEISE FRONTALANSICHT Steuerung Mini Steuerung PGD1 TASTE ALARM: Wird verwendet, um Alarme auf dem Display anzuzeigen. Wenn die Taste rot leuchtet (nur PDG1-Steuerung), bedeutet dies, dass ein Alarm in der Maschine vorliegt. -
Seite 6: Änderung Des Sollwerts Für Die Temperatur
Steuerung PGD1 und Mini PGD Thermostate für WASSER-LUFT- und LUFT-LUFT- Geräte FUNKTIONSWEISE ÄNDERUNG DES SOLLWERTS FÜR DIE TEMPERATUR Drücken Sie die Taste, um die vorherige Displayseite anzuzeigen Wählen Sie das Menü NOTIZEN; durch Drücken der Taste wird folgende Displayseite angezeigt: Durch Drücken... -
Seite 7: Zeitprogrammierung
Steuerung PGD1 und Mini PGD Thermostate für WASSER-LUFT- und LUFT-LUFT- Geräte FUNKTIONSWEISE ZEITPROGRAMMIERUNG Wichtig: Wenn Sie einen Th-Tune-Thermostat haben, müssen Sie ihn zuerst deaktivieren, um Änderungen an pGD1 sicher durchzuführen. Der Stopp / Start per Tastatur hat Vorrang vor jedem aktivierten Zeitplan. - Seite 8 Steuerung PGD1 und Mini PGD Thermostate für WASSER-LUFT- und LUFT-LUFT- Geräte FUNKTIONSWEISE ZEITPROGRAMMIERUNG C. Typ Zeitplan mit Änderung des Sollwerts: Ähnlich wie beim Typ EIN-AUS, aber in diesem Fall wird die Einheit nicht gestoppt; Sie ändern vielmehr den Sollwert entsprechend den ausgewählten Zeiten und Tagen. Bedenken Sie, dass der Arbeitssollwert der Maschine nicht länger vom Menü...
- Seite 9 Steuerung PGD1 und Mini PGD Thermostate für WASSER-LUFT- und LUFT-LUFT- Geräte Erzwungen: Drücken Sie auf dem Startbildschirm einige Sekunden lang die Taste „Prg“. Um diese Funktion zu deaktivieren, müssen Sie die Ein-Aus-Taste drücken, um das Gerät anzuhalten, und diese erneut drücken, um es in dem zuvor ausgewählten Starttyp zu belassen.
-
Seite 10: Wechsel Sommer-Winter
Steuerung PGD1 und Mini PGD Thermostate für WASSER-LUFT- und LUFT-LUFT- Geräte FUNKTIONSWEISE WECHSEL SOMMER-WINTER Drücken Sie die Taste, um die vorherige Displayseite anzuzeigen. Wählen Sie das Menü EIN / AUS mittels Tastendruck aus; folgende Displayseite wird angezeigt: Durch Drücken der Taste gelangen Sie in den Modus Parametermodus ändern. -
Seite 11: Stopp / Start Der Einheit
Steuerung PGD1 und Mini PGD Thermostate für WASSER-LUFT- und LUFT-LUFT- Geräte FUNKTIONSWEISE STOPP / START DER EINHEIT Drücken Sie die Taste, um die vorherige Displayseite anzuzeigen. Wir wählen das Menü STOPP / START mittels Tastendruck; folgende Displayseite wird angezeigt: Durch Drücken der Taste gelangen wir in den Modus Betriebsmodus ändern. -
Seite 12: Modus Belüftung
Steuerung PGD1 und Mini PGD Thermostate für WASSER-LUFT- und LUFT-LUFT- Geräte FUNKTIONSWEISE MODUS BELÜFTUNG Drücken Sie die Taste um die vorherige Displayseite anzuzeigen. Wählen Sie das Menü STOPP / START durch Drücken der Taste aus; folgende Displayseite wird angezeigt: Drücken Sie die Taste um die Parameter der Betriebsart zu ändern. -
Seite 13: Lokalnetz
Steuerung PGD1 und Mini PGD Thermostate für WASSER-LUFT- und LUFT-LUFT- Geräte FUNKTIONSWEISE LOKALES NETZWERK Wenn Sie ein einzelnes Terminal benutzen, um mehrere Maschinen zu steuern, benutzen Sie ein sogenanntes RED-LAN. „Platte wechseln”; “Einheit:“ Wählen Sie im Hauptmenü auf dem Display erscheint die Einheit, die Sie bearbeiten, als „Gehe zur... -
Seite 14: Alarme
Steuerung PGD1 und Mini PGD Thermostate für WASSER-LUFT- und LUFT-LUFT- Geräte FUNKTIONSWEISE ALARME Sämtliche Alarme, die auf dem Thermostat angezeigt werden, führen zum Stoppen des Geräts, mit Ausnahme von jenen, die eine WARN-Kategorie haben. Löschen von Alarmen Diese Taste leuchtet auf, wenn das Gerät einen aktiven Alarm aufweist. Durch Drücken dieser Taste wird der akustische Alarm gelöscht. -
Seite 15: Beschreibung Der Alarmmeldungen: Pgd1 (Hit005)
Steuerung PGD1 und Mini PGD Thermostate für WASSER-LUFT- und LUFT-LUFT- Geräte FUNKTIONSWEISE ALARME Beschreibung der Alarmmeldungen: pGD1 (HIT005) ALARMMELDUNGEN pGD1 (HIT005) Nachricht / Beschreibung Kategorie Thermischer Kompressor 1 Alarm Thermischer Kompressor 2 Alarm Thermische Entlüftung C1 und / oder Hochdruck C1 Alarm Thermische Entlüftung C2 und / oder Hochdruck C2... - Seite 16 Steuerung PGD1 und Mini PGD Thermostate für WASSER-LUFT- und LUFT-LUFT- Geräte HIPLUS AIRE ACONDICIONADO S.L. Masia Torrents, 2 Tel. +34 93 893 49 12 Fax. +34 93 893 96 15 08800 Vilanova i la Geltrú Barcelona, Spanien www.hitecsa.com Wir behalten uns das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen.
